AD5341

製造中

12ビットD/Aコンバータ、＋2.5～＋5.5V電源、115µA消費電流、バイト・ロード・パラレル・インターフェース付き、20ピンTSSOPパッケージ

データシート (Rev. A) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 20ピンTSSOPパッケージの単一12ビットDAC
  • 低消費電力：140μA＠5V、115μA＠3V
  • パワーダウン：200nA＠5V、80nA＠3V
  • モノトニシティ保証
  • パワーオン時ゼロVにリセット
  • ダブルバッファ入力ロジック
  • LDACピンでDAC出力を同時アップデート（アクティブ・ロー）
  • CLRピンで非同期にクリアー機能（アクティブ・ロー）
  • 低消費パラレル・インタフェース
  • 温度範囲：－40～＋105℃

AD5330/AD5331/AD5340/AD5341はシングルの8ビット、10ビット、12ビットD/Aコンバータ（DAC）です。2.5～5.5Vの電圧範囲で動作し、3V電源時の消費電流をわずか115µAに抑え、さらに消費電流を80nAに低減するパワーダウン・モードを特長としています。また、出力を正と負の電源レールまで駆動できるオンチップの出力バッファがあります。さらにAD5330、AD5340、AD5341では、バッファ付きまたはバッファなしの電圧リファレンス入力を選択できます。

製品のハイライト

  • 20ピンのTSSOPパッケージ
  • 低消費電力、2.5～5.5Vの単電源動作
  • バッファ付きまたはバッファなしの電圧リファレンス入力を選択可能
  • 3V電源時で0.35mW、5V電源時で0.7mWの消費電力
  • 0V～VREFまたは0V～2VREFのプログラマブル電圧出力範囲（GAINピンによる）
  • 上位および下位バイト・ロードの8ビット・パラレル・インターフェース（HBENピンで制御）

    •
    AD5341
    12ビットD/Aコンバータ、＋2.5～＋5.5V電源、115µA消費電流、バイト・ロード・パラレル・インターフェース付き、20ピンTSSOPパッケージ
    AD5341 Functional Block Diagram AD5341 Pin Configuration
    myAnalogに追加

    myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

    新規プロジェクトを作成
    質問する
    サポート

    アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

    ドキュメント

    データシート 1

    ユーザ・ガイド 1

    さらに詳しく
    myAnalogに追加

    myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

    新規プロジェクトを作成

    ソフトウェア・リソース

    必要なソフトウェア／ドライバが見つかりませんか？

    ドライバ／ソフトウェアをリクエスト

    ハードウェア・エコシステム

    製品モデル 製品ライフサイクル 詳細
    AD5512A
    		製造中

    D/Aコンバータ、12ビット、2.7V～5.5V、シリアル入力、電圧出力、16ピン3mm×3mm LFCSPパッケージ、nanoDAC™シリーズ
    AD5681R
    		製造中 D/Aコンバータ、12ビット、±1LSBのINL性能、2ppm/℃のリファレンス内蔵、超小型、SPIインターフェース、nanoDAC+
    Modal heading
    myAnalogに追加

    myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

    新規プロジェクトを作成

    ツールおよびシミュレーション

    Precision DAC Error Budget Tool

    Precision DAC Error Budget Toolは、高精度DACシグナル・チェーンのDC精度を計算するウェブ・アプリケーションです。これは、シグナル・チェーン全体で静的誤差がどの程度累積するかを示すもので、これにより設計のトレードオフを手早く評価できます。計算には、電圧リファレンス、オペアンプ、および高精度DACが生成するDC誤差が含まれます。

    ツールを開く

    評価用キット

    eval board
    schematic 1
    schematic 2
    schematic 3
    EVAL-AD5341

    AD5341 Evaluation Board

    今すぐ購入 詳細を表示

    機能と利点

    • Full featured evaluation board (EVAL-AD5341DBZ) in conjunction with the nanoDAC motherboard (EVAL-MBnanoDAC-SDZ)
    • On-board references
    • Various link options
    • PC control in conjunction with Analog Devices, Inc., system demonstration platform

    製品詳細

    The EVAL-AD5341DBZ evaluation board helps users quickly prototype new AD5341 circuits and reduce design times. The AD5341 operates from a single 2.5 V to 5.5 V supply.


    For full data, see the AD5341 data sheet, which must be used in conjunction with user guide UG-982 when using the evaluation board. The EVAL-AD5341DBZ interfaces to the USB port of a PC via the SDP-B controller board. Software is available that allows users to program the AD5341.


    The EVAL-AD5341DBZ evaluation board requires the EVAL-SDP-CB1Z board (SDP-B controller board).
    EVAL-AD5341
    AD5341 Evaluation Board

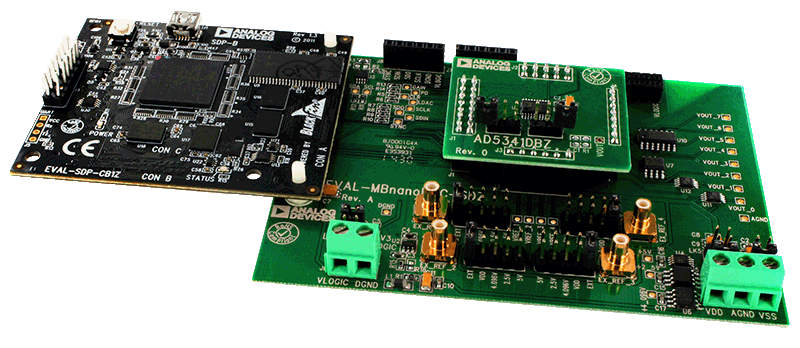

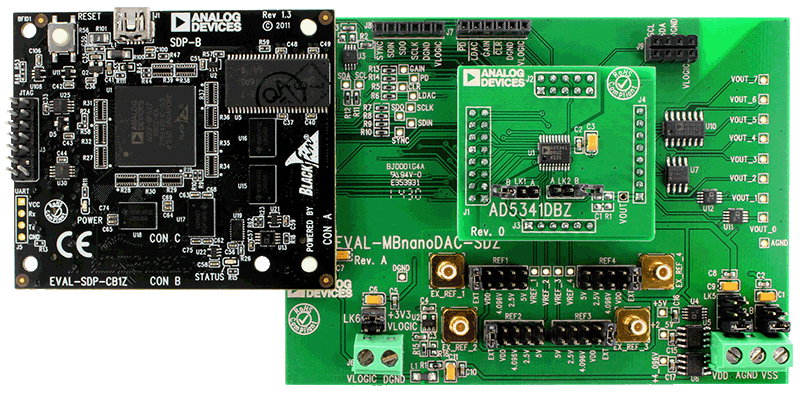

    Eval-AD5341DBZ-Angle-web Eval-AD5341DBZ-Bottom-web Eval-AD5341DBZ-Top-web
