AD5321

12 ビット D/A コンバータ、2.5 ~ 5.5 V 電源、120 µA 消費電流、2 線式インターフェース、電圧出力

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$4.65
特長
  • バッファ付き電圧出力の 12 ビット DAC
  • 6 ピン SOT-23 と 8 ピン MSOP パッケージ
  • マイクロパワー: 消費電流 120 µA @ 3 V
  • 2 線式(I2C コンパチブル)のシリアル・インターフェース
  • データ・リードバック機能
  • 電源: 2.5 V ~ 5.5 V
  • 全コードにわたり単調増加性を設計保証
  • パワーダウン時の消費電流: 50 nA @ 3 V
  • レファランスは電源から供給
  • 0 V にパワーオン・リセット
  • レール to レール動作の出力バッファ・アンプを内蔵
  • 3 つのパワーダウン機能
製品概要
show more Icon

AD5301/AD5311/AD5321 は +2.5 ~ +5.5 V の電圧範囲の単電源で動作し、3 V 電源時の消費電流が 120 µA のシングル、バッファ付き電圧出力 8/10/12 ビット D/A コンバータ(DAC)です。オンチップの出力アンプは、レール to レール出力振幅動作が可能で、0.7 V/µs のスルーレート性能を備えています。各デバイスでは、最大 400 kHz のクロック・レートで動作する 2 線式(I2C コンパチブル)のシリアル・インターフェースを使用します。複数のデバイスで同じバスを共有できます。

DAC のリファレンス電圧は電源入力から供給されるため、最大のダイナミック・レンジを提供します。これらのデバイスは、パワーオン・リセット回路を採用しており、DAC 出力は 0 V にパワーアップされ、デバイスに対する有効な書込みが行われるまでこの値を維持します。また、これらの製品はパワーダウン機能も備えており、パワーダウン時には消費電流を、5 V 動作時に標準で 50 nA に低減し、パワーダウン・モード時の出力負荷をソフトで選択する機能を提供します。

ノーマル動作での消費電力が小さいため、これらの DAC は、携帯用バッテリ駆動装置に最適です。消費電力は、電源 5 V の時 0.75 mW、3 V の時 0.36 W で、パワーダウン・モードでは 1 μW に削減されます。

アプリケーション
  • 携帯型バッテリ駆動の計測器
  • デジタル・ゲインおよびオフセット調整
  • プログラマブル電圧源および電流源
  • プログラマブル減衰器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$4.65

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD5321BRMZ
  • HTML
  • HTML
AD5321BRMZ-REEL7
  • HTML
  • HTML
AD5321BRTZ-500RL7
  • HTML
  • HTML
AD5321BRTZ-REEL7
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

3 22, 2021

- 21_0001

Addition of Amkor Philippines as an Alternate Site for Singulated MSOP and MSOP_EP

1 5, 2015

- 14_0246

Qualification of ASE Chungli, as an Alternate Assembly Site for Select MSOP Devices

5 15, 2012

- 10_0006

Halogen Free Material Change for mini SOIC Products

2 8, 2010

- 04_0080

Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.

AD5321BRMZ

製造中

AD5321BRMZ-REEL7

製造中

AD5321BRTZ-500RL7

製造中

8 16, 2017

- 16_0291

CANCELLED: Addition of Amkor Philippines as Alternate Assembly Site for 5L, 6L and 8L SOT23 Chip-On-Lead Packages

2 4, 2010

- 10_0009

Halogen Free Material Change for SOT_23 Products

AD5321BRTZ-500RL7

製造中

AD5321BRTZ-REEL7

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

3 22, 2021

- 21_0001

arrow down

Addition of Amkor Philippines as an Alternate Site for Singulated MSOP and MSOP_EP

1 5, 2015

- 14_0246

arrow down

Qualification of ASE Chungli, as an Alternate Assembly Site for Select MSOP Devices

5 15, 2012

- 10_0006

arrow down

Halogen Free Material Change for mini SOIC Products

2 8, 2010

- 04_0080

arrow down

Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.

AD5321BRMZ

製造中

AD5321BRMZ-REEL7

製造中

AD5321BRTZ-500RL7

製造中

8 16, 2017

- 16_0291

arrow down

CANCELLED: Addition of Amkor Philippines as Alternate Assembly Site for 5L, 6L and 8L SOT23 Chip-On-Lead Packages

2 4, 2010

- 10_0009

arrow down

Halogen Free Material Change for SOT_23 Products

AD5321BRTZ-500RL7

製造中

AD5321BRTZ-REEL7

製造中

評価用キット

評価用キット 1

reference details image

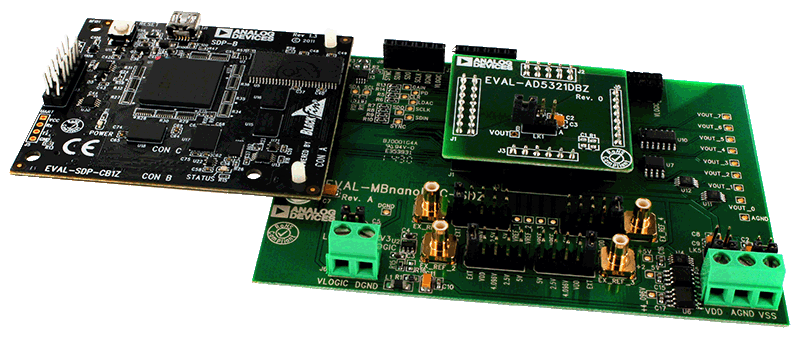

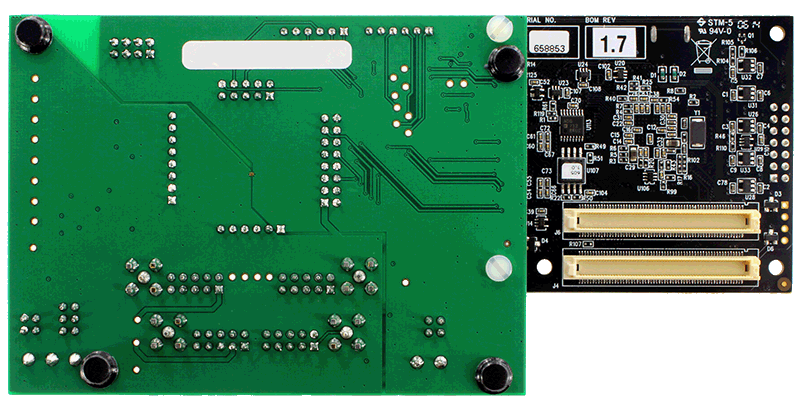

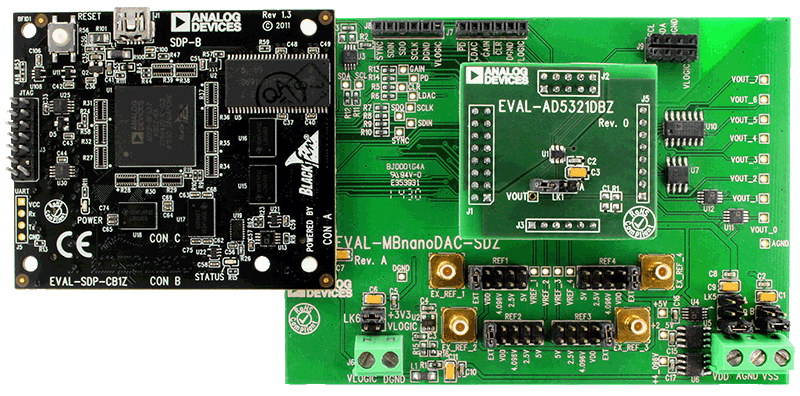

EVAL-AD5321
