AD5320: 12 ビットD/Aコンバータ、＋2.7 ～＋5.5 V 、140 μ A 、レールto レール出力、SOT- 23 パッケージ (Rev.A)
データシートご利用上の注意
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
特長
- マイクロパワー：消費電流140µA＠5V、115µA＠3V
- パワーダウン時の消費電流：200nA＠5V、50nA＠3V
- 設計で単調増加性を保証
- 0Vにパワーオン・リセット
- SYNC（アクティブ・ロー）割込み機能
- 低消費電力、SPI™、QSPI™、MICROWIRE™、DSPコンパチブルの3線式シリアル・インターフェース
- レールtoレール動作の出力バッファ・アンプを内蔵
- 温度範囲：－40～＋105℃
- 3つのパワーダウン機能
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
AD5320は＋2.7～＋5.5Vの電圧範囲の単電源で動作し、3V電源時の消費電流が115µAのシングル、12ビット、バッファ付き電圧出力D/Aコンバータ（DAC）です。オンチップの高精度出力アンプは、レールtoレール出力振幅動作が可能です。最大30MHzのクロック・レートで動作する汎用性の高い3線式シリアル・インターフェースを使用します。このシリアル・インターフェースは、標準のSPI™、QSPI™、MICROWIRE™、DSPインターフェース規格と互換性があります。
製品のハイライト
日本語
AD5320: 12 ビットD/Aコンバータ、＋2.7 ～＋5.5 V 、140 μ A 、レールto レール出力、SOT- 23 パッケージ (Rev.A)
データシートご利用上の注意質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
AD5320
資料
Filters
1つが該当
-
すべて
-
データシート
-
ユーザ・ガイド
-
よく聞かれる質問
-
すべて
-
English
-
日本語
データシート
2
ユーザ・ガイド
1
よく聞かれる質問
1
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| AD5320BRMZ |
8-Lead MSOP
|
|
|
| AD5320BRMZ-REEL |
8-Lead MSOP
|
|
|
| AD5320BRMZ-REEL7 |
8-Lead MSOP
|
|
|
| AD5320BRTZ-500RL7 |
6-Lead SOT-23
|
|
|
| AD5320BRTZ-REEL7 |
6-Lead SOT-23
|
|
- AD5320BRMZ
- ピン／パッケージ図
-
8-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD5320BRMZ-REEL
- ピン／パッケージ図
-
8-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD5320BRMZ-REEL7
- ピン／パッケージ図
-
8-Lead MSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD5320BRTZ-500RL7
- ピン／パッケージ図
-
6-Lead SOT-23
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD5320BRTZ-REEL7
- ピン／パッケージ図
-
6-Lead SOT-23
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
1 5, 2015
- 14_0246
Qualification of ASE Chungli, as an Alternate Assembly Site for Select MSOP Devices
AD5320BRMZ
製造中
AD5320BRMZ-REEL
製造中
AD5320BRMZ-REEL7
製造中
5 15, 2012
- 10_0006
Halogen Free Material Change for mini SOIC Products
AD5320BRMZ
製造中
AD5320BRMZ-REEL
製造中
AD5320BRMZ-REEL7
製造中
2 8, 2010
- 04_0080
Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.
AD5320BRMZ
製造中
AD5320BRMZ-REEL
製造中
AD5320BRMZ-REEL7
製造中
AD5320BRTZ-500RL7
製造中
AD5320BRTZ-REEL7
製造中
2 4, 2010
- 10_0009
Halogen Free Material Change for SOT_23 Products
AD5320BRTZ-500RL7
製造中
AD5320BRTZ-REEL7
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
1 5, 2015
- 14_0246
Qualification of ASE Chungli, as an Alternate Assembly Site for Select MSOP Devices
AD5320BRMZ
製造中
AD5320BRMZ-REEL
製造中
AD5320BRMZ-REEL7
製造中
5 15, 2012
- 10_0006
Halogen Free Material Change for mini SOIC Products
AD5320BRMZ
製造中
AD5320BRMZ-REEL
製造中
AD5320BRMZ-REEL7
製造中
2 8, 2010
- 04_0080
Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.
AD5320BRMZ
製造中
AD5320BRMZ-REEL
製造中
AD5320BRMZ-REEL7
製造中
AD5320BRTZ-500RL7
製造中
AD5320BRTZ-REEL7
製造中
2 4, 2010
- 10_0009
Halogen Free Material Change for SOT_23 Products
AD5320BRTZ-500RL7
製造中
AD5320BRTZ-REEL7
製造中

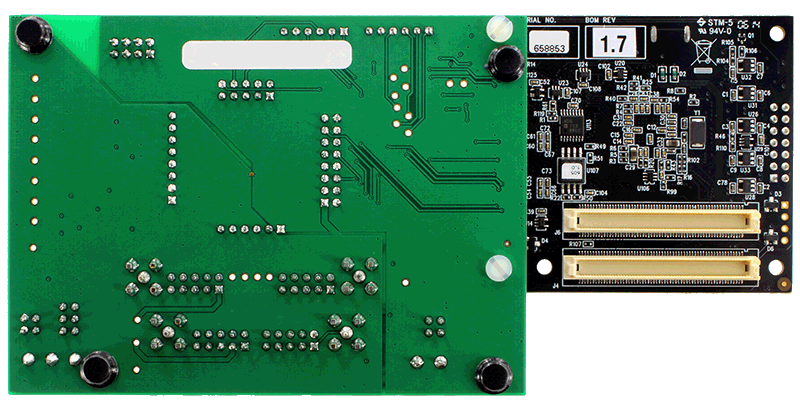

評価用キット 1
EVAL-AD5320

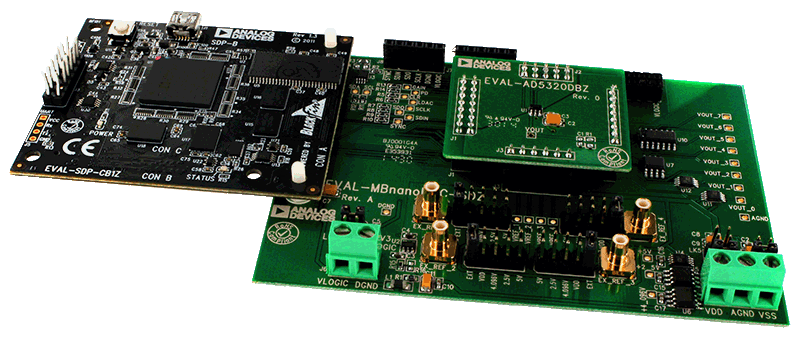

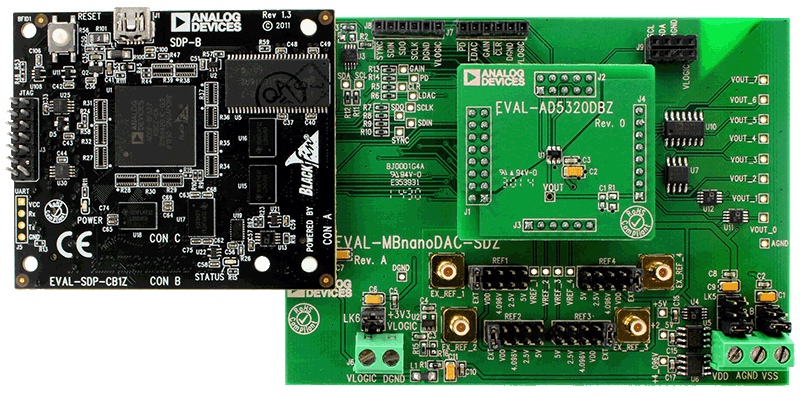

AD5320DBZ Evaluation Board
