製品概要

機能と利点

  • INL誤差:±0.5LSB(max)、DNL誤差:±05LSB(max)
  • 低ドリフト2.5Vリファレンス:2ppm/℃(typ)
  • 小型パッケージ:3mm×3mmの16ピンLFCSP
  • 総合未調整誤差(TUE):±0.1%フルスケール(max)
  • オフセット誤差:±1.5mV(max)
  • ゲイン誤差:±0.1%フルスケール(max)
  • 高い駆動能力:20mA、電源レールから0.5Vまで
  • 選択可能な1または2のゲイン設定(GAINピン)
  • ゼロ・スケールまたはミッド・スケールにリセット(RSTSELピン)
  • 1.8Vロジックに互換
  • リードバックまたはデージーチェーン可能な50MHzのSPIインターフェース
  • 低グリッジ:0.5nV-sec
  • 低消費電力:3.3mW@3V
  • 電源電圧:2.7V~5.5V
  • 温度範囲:- 40℃~+105℃

製品概要

AD5317Rは、nanoDAC®ファミリーの一製品で、クワッド、10ビット、バッファ回路内蔵の電圧出力DACです。このデバイスは、2.5V、2ppm/℃の内部リファレンス(デフォルトでイネーブル)を備えており、ゲイン・セレクト・ピンによって、2.5V(ゲイン=1)または5V(ゲイン=2)のフルスケール出力が選べます。この製品は単電源2.7V~5.5Vで動作し、設計によって単調増加性が保証されており、0.1%FSR未満のゲイン誤差と1.5mVのオフセット誤差性能を実現します。デバイスは3mm×3mmのLFCSPとTSSOPパッケージを採用しています。

AD5317Rは、パワーオン・リセット回路を内蔵しており、RSTSELピンで、パワーアップ時の、DAC出力をゼロ・スケールまたミッド・スケールにすることができ、デバイスに対する有効な書込みが行われるまでこの値を維持します。この製品はチャンネルごとのパワーダウン機能も備えており、パワーダウン・モード期間ではデバイスの消費電流を、3V動作時に標準で4μAに低減します。

AD5317Rは、汎用性の富んだSPIインターフェースを採用しており、VLOGICピンで1.8V / 3V / 5Vロジックが選べます。

製品のハイライト

  1. 優れたDC性能
    総合未調整誤差(TUE):±0.1%FSR(max)
    オフセット誤差:±1.5mV(max)
    ゲイン誤差:±0.1%FSR(max)
  2. 低ドリフトの内蔵 2.5Vリファレンス
    温度係数:2ppm/℃(typ)
    温度係数:5ppm/℃(max)
  3. 2種類のパッケージ
    3mm × 3mm、16 ピンLFCSP
    16 ピンTSSOP

アプリケーション

  • ゲインとオフセットのデジタル調整
  • プログラマブルな減衰器
  • 工業用オートメーション
  • データ・アクイジション・システム


製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

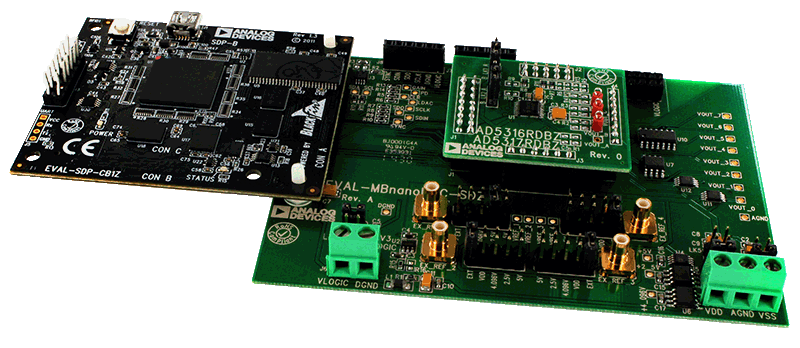

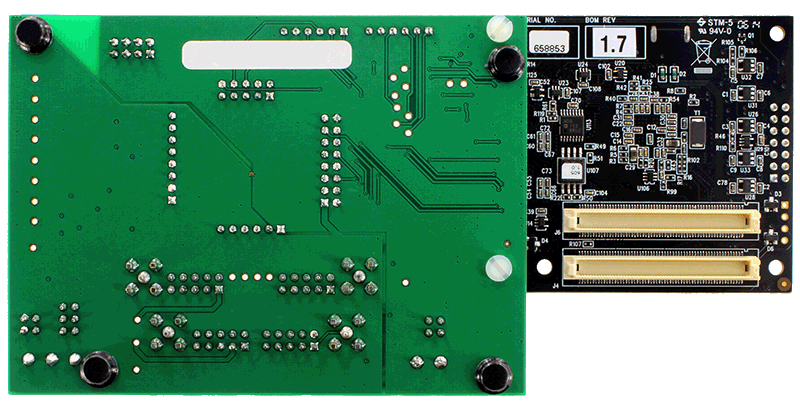

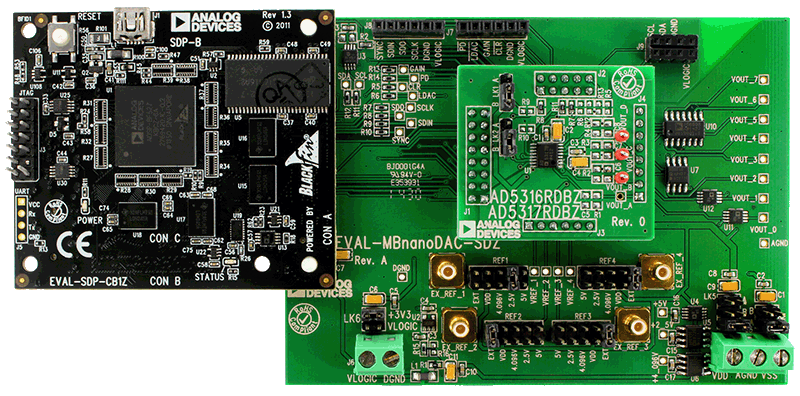

評価キット (1)

ツールおよびシミュレーション

Precision DAC Error Budget Tool

Precision DAC Error Budget Toolは、高精度DACシグナル・チェーンのDC精度を計算するウェブ・アプリケーションです。これは、シグナル・チェーン全体で静的誤差がどの程度累積するかを示すもので、これにより設計のトレードオフを手早く評価できます。計算には、電圧リファレンス、オペアンプ、および高精度DACが生成するDC誤差が含まれます。

Precision DAC Error Budget Tool
