LTM8051

設定可能1.2A出力アレイ付きクワッド40VIN Silent Switcher μModuleレギュレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$10.63
特長
  • 4つのフル機能降圧スイッチング電源
  • 低ノイズのSilent Switcher®アーキテクチャ
  • CISPR22クラスB準拠
  • CISPR25クラス5準拠
  • 広い入力電圧範囲:3V~40V
  • 広い出力電圧範囲:0.8V~8V
  • 選択可能なスイッチング周波数:300kHz~3MHz
  • チャンネルごとの連続出力電流:1.2A(12VIN、3.3VOUT、TA = 85°C)
  • チャンネルごとの連続出力電流:1.5A(12VIN、3.3VOUT、TA = 60°C)
  • 増加した出力電流について多相または複数μModuleの並列接続が可能
  • 小型パッケージ(6.25mm × 11.25mm × 2.22mm)表面実装BGA
製品概要
show more Icon

LTM8051は、クワッド40VIN、1.2A降圧Silent Switcher μModule®レギュレータです。Silent Switcherアーキテクチャにより、3MHzまでの周波数で高い効率を実現しながら、EMIを最小限に抑えます。パッケージには、コントローラ、パワー・スイッチ、インダクタ、その他のサポート部品が含まれます。LTM8051は、広い入力電圧範囲で動作し、0.8V~8Vの出力電圧および300kHz~3MHzのスイッチング周波数を、それぞれ1本の抵抗で設定できます。設計を仕上げるには、入出力フィルタのバルク・コンデンサのみが必要です。LTM8051の製品ビデオ は、Webサイトで入手できます。

LTM8051は小型(6.25mm × 11.25mm × 2.22mm)のオーバーモールド・ボール・グリッド・アレイ(BGA)パッケージを採用しており、標準的な表面実装装置による自動アセンブリに適しています。LTM8051はSnPb(BGA)またはRoHS準拠で提供されます。

アプリケーション

  • ATE(自動試験装置)
  • 分散型電源レギュレーション
  • 産業用電源
  • 医療機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$10.63

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTM8051EY#PBF
  • HTML
  • HTML
LTM8051IY
  • HTML
  • HTML
LTM8051IY#PBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM8051EY#PBF

製造中

LTM8051IY

製造中

LTM8051IY#PBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM8051EY#PBF

製造中

LTM8051IY

製造中

LTM8051IY#PBF

製造中

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

DC2860A

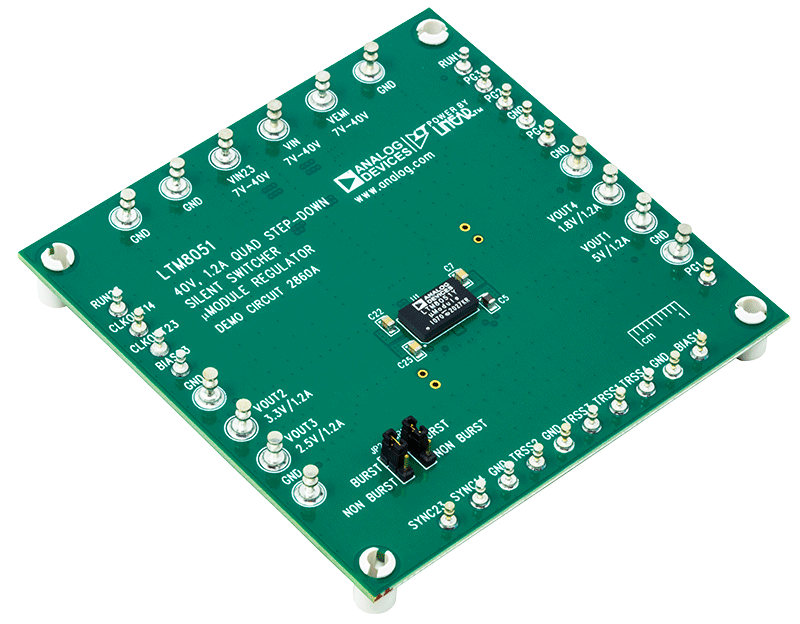

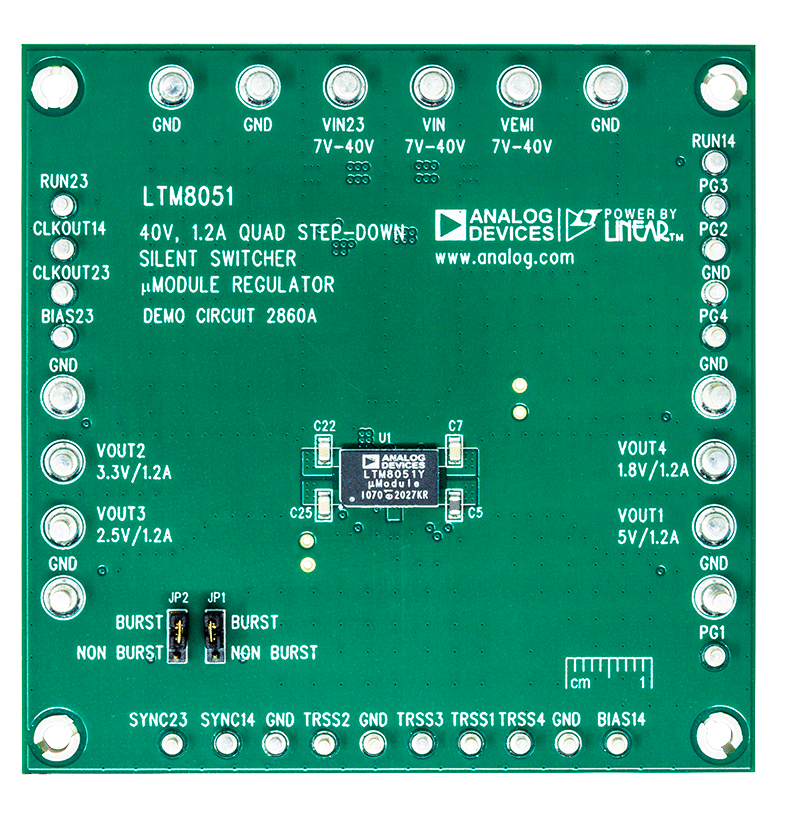

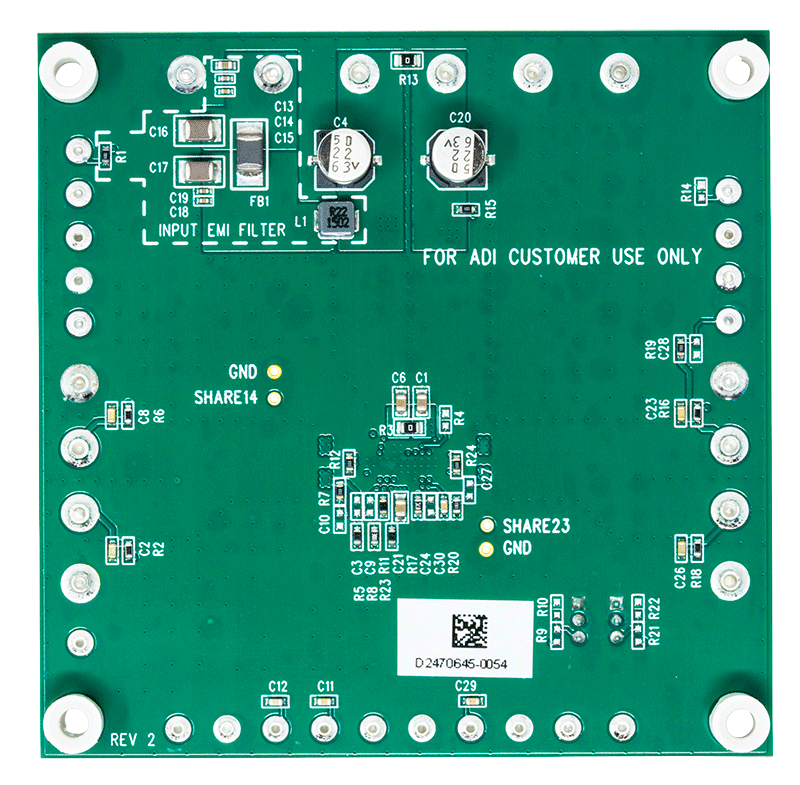

LTM8051デモ用ボード | 40V、1.2Aクワッド降圧Silent Switcher μModuleレギュレータ
