LTM8024: 40V 入力、デュアル3.5Aまたはシングル7A Silent Switcher μModuleレギュレータ データシート (Rev.0)
データシートご利用上の注意
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
特長
- 2つのフル機能降圧スイッチング電源
- 低ノイズ静音スイッチャー®構造
- CISPR22クラスB準拠
- 広い入力電圧範囲：3V～40V
- 広い出力電圧範囲：0.8V～8V
- 連続出力電流：3.5A（12VIN、3.3VOUT、TA = 80°C）
- 上昇した電流での多相並列動作
- 選択可能なスイッチング周波数：200kHz～3MHz
- 小型パッケージ（9mm × 11.25mm × 3.32mm）表面実装BGA
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LTM8024は、40VIN、デュアル3.5Aまたはシングル7A降圧Silent Switcher µモジュール®レギュレータ。Silent Switcher®（サイレント・スイッチャ）アーキテクチャにより、3MHzまでの周波数で高い効率を実現しながら、EMIを最小限に抑えています。パッケージには、コントローラ、パワー・スイッチ、インダクタ、その他の部品が含まれています。LTM8024は、広い入力電圧範囲で動作し、0.8V～8Vの出力電圧と200kHz～3MHzのスイッチング周波数を、それぞれ1本の抵抗で設定することができます。設計を仕上げるために必要なのは、入出力フィルタのバルク・コンデンサのみです。LTM8024の製品ビデオは、Webサイトで入手できます。
LTM8024は熱強化型のコンパクト（9mm × 11.25mm × 3.32mm）なオーバーモールド・ボール・グリッド・アレイ（BGA）パッケージを採用しており、標準的な表面実装装置による自動アセンブリに適しています。LTM8024はRoHS準拠です。
アプリケーション
- オートモーティブ・バッテリ・レギュレーション
- ポータブル製品用電源
- 分散型電源レギュレーション
- 工業用電源
日本語
LTM8024: 40V 入力、デュアル3.5Aまたはシングル7A Silent Switcher μModuleレギュレータ データシート (Rev.0)
データシートご利用上の注意質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTM8024
資料
Filters
1つが該当
-
すべて
-
データシート
-
信頼性データ
-
ユーザ・ガイド
-
情報
-
技術記事
-
すべて
-
English
-
日本語
データシート
2
信頼性データ
1
41.87 K
ユーザ・ガイド
1
1.03 M
情報
1
HTML
技術記事
2
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
ソリューション・カタログ 1
Book & eBook 1
Analog Dialogue 2
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTM8024EY#PBF |
88-Lead BGA (11.25mm x 9mm x 3.32mm)
|
|
|
| LTM8024IY#PBF |
88-Lead BGA (11.25mm x 9mm x 3.32mm)
|
|
- LTM8024EY#PBF
- ピン／パッケージ図
-
88-Lead BGA (11.25mm x 9mm x 3.32mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTM8024IY#PBF
- ピン／パッケージ図
-
88-Lead BGA (11.25mm x 9mm x 3.32mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
7 21, 2021
- 21_0159
Ink Mark to Laser Mark Conversion for µModule
LTM8024EY#PBF
製造中
LTM8024IY#PBF
製造中
2 28, 2020
- 20_0123
Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia
LTM8024EY#PBF
製造中
LTM8024IY#PBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
7 21, 2021
- 21_0159
Ink Mark to Laser Mark Conversion for µModule
LTM8024EY#PBF
製造中
LTM8024IY#PBF
製造中
2 28, 2020
- 20_0123
Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia
LTM8024EY#PBF
製造中
LTM8024IY#PBF
製造中
ソフトウェアおよび製品のエコシステム
評価用キット 2
AD-JUPITER-EBZ
Software-Defined Radio
機能と利点
- RF/SDR
- ADRV9002 transceiver
- 2 x receiver, 2 x transmitter
- LO frequency range 30 MHz to 6 GHz
- 12 kHz to 40 MHz frequency bandwidth
- Sampling rate 12 kSPS to 61.44 MSPS
- External Device Clock Input
- External MCS Input
- RF Front-end
- Processing System
- Zynq UltraScale+ MPSoC XCZU3EG
- ARM Cortex-A53 1.5 GHz
- ARM Cortex-R5 500 MHz
- Mali-400 MP2 graphic processor
- Programmable logic 154 k
- DDR4 – 2 GB (x32)
- Boot source
- SD card 3.0
- Flash memory 128 MB
- User Interfaces
- USB 3.1 Gen 1 – Type C
- Upstream Facing Port (UFP)
- Downstream Facing Port (DFP)
- USB 2.0 compatible
- Ethernet 1000BASE-T RGMII
- Display Port v1.2 (2 lanes, 5.4 Gbps)
- SATA 3
- USB (micro) debug interface
- 16 GPIOs (3V3 LVCMOS)
- USB Type-C (power only)
- Power Sink 5V, 9V/3A
- USB Type-C (data)
- Power Sink 5V/3A
- Power Source 5V/0.9 A
- 802.3at POE compliant, 25.5 W Type2 (POE+)
製品の詳細
The AD-JUPITER-EBZ is a versatile software-defined platform based on Analog Devices ADRV9002 and Xilinx Zynq UltraScale+ MPSoC. The ADRV9002 is a new generation RF transceiver that has dual-channel transmitters, dual-channel receivers covering a frequency range of 30 MHz to 6 GHz. This device has a high-quality RF linearity performance and a set of advanced features like fast profiles switching, flexible power vs. performance configuration, fast frequency hopping, multi-chip synchronization, and digital pre-distortion (DPD) for narrow and wide band waveform.
The evaluation platform includes XCZU3EG processing device that has a wide range of interfaces, making the system capable of local processing or streaming to a remote host. It comes integrated in a self-contained ruggedized aluminum case, which gives flexibility in evaluating and prototyping across different environments.
APPLICATIONS
- Aerospace and Defense
- Communications
- Advanced Education
DC1868A
LTM8024デモ用ボード | 40V、デュアル3A降圧μModuleレギュレータ
製品の詳細

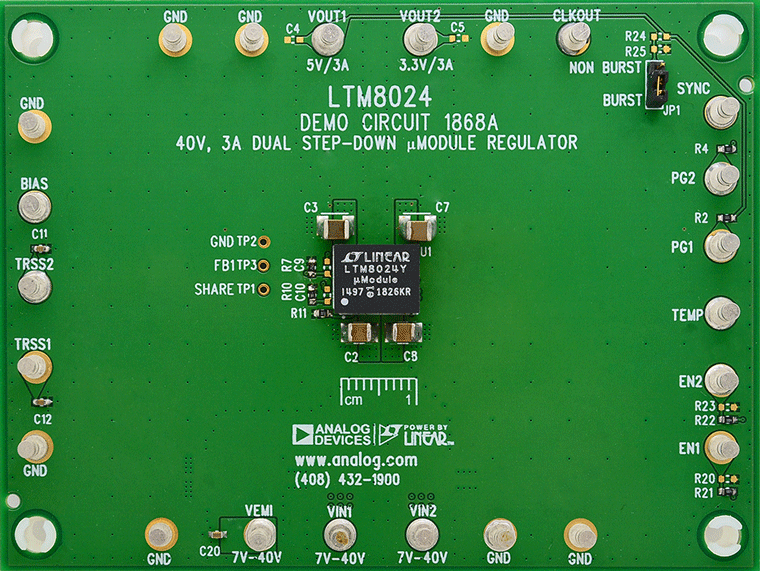

デモ回路1868Aは、LTM8024 μModuleレギュレータを搭載したデュアル降圧DC/DCスイッチング・コンバータです。デモ用ボードは、7V〜40Vの入力から、5V/3Aおよび3.3V/3Aのデュアル出力を供給するよう設計されています。Silent Switcher®アーキテクチャにより、3MHzまでの周波数で高い効率を実現しながら、EMIを最小限に抑えます。動作モード（バースト・モードまたは不連続モード／SYNC）はジャンパで設定できます。バースト・モード動作は、軽負荷状態での効率を改善します。
