LTM4732

新規設計に推奨

16VIN、4A、超低ノイズのSilent Switcher（サイレント・スイッチャ）3 μModuleレギュレータ

データシート (Rev. A)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 1cm2（片面PCB）または0.5cm2（両面PCB）未満のフル機能ソリューション
  • 低ノイズのSilent Switcher®（サイレント・スイッチャ）3アーキテクチャ
    • 超低EMI放射
    • 超低RMSノイズ（10Hz～100kHz）：4μVRMS
  • ライン、負荷、温度に対する最大全DC出力電圧誤差：±1.5%
  • 入力電圧範囲：3V～16V
  • 出力電圧範囲：0.3V～6V
  • 最大連続出力電流：4A
  • 調整と同期が可能：400kHz～4MHz
  • 電流モード制御、高速過渡応答
  • 強制連続モード機能
  • 電流分担による多相並列接続
  • プログラム可能なパワー・グッド
  • 6.25mm × 4mm × 1.92mmの小さい28ピンBGAパッケージで提供

LTM4732は、6.25mm × 4mm × 1.92mmの小さいボール・グリッド・アレイ（BGA）パッケージに収容された、フル機能の4A降圧Silent Switcher（サイレント・スイッチャ）3パワーμModule®（マイクロモジュール）レギュレータです。このパッケージには、スイッチング・コントローラ、パワーMOSFET、インダクタ、および補助部品が内蔵されています。LTM4732は3V～16Vの入力電圧範囲で動作し、出力範囲0.3V～6Vをサポートしています。単一の抵抗で出力電圧を設定することにより、出力範囲全体でユニティ・ゲイン動作が可能であるため、出力電圧に関係なく出力ノイズがほぼ一定になります。設計を完成させるのに必要なのは、バルク入出力コンデンサのみです。

LTM4732は、ホット・ループ・バイパス・コンデンサを内蔵したSilent Switcher 3アーキテクチャを採用しており、低電磁干渉（EMI）と高効率を実現します。またLTM4732には、優れた低周波数（100kHz未満）出力ノイズ性能を実現するために、超低ノイズ・アーキテクチャが採用されています。低EMIと低ノイズを特長とするLTM4732は、高効率の同期スイッチング・レギュレータを活用する、ノイズの影響を受けやすいアプリケーションに最適です。LTM4732は、RoHS準拠の端子仕上げで提供されます。

アプリケーション

  • テレコム、ネットワーク、産業用機器
  • RF電源：PLL、VCO、ミキサー、LNA、PA
  • 低ノイズ計測器
  • 高速／高精度データ・コンバータ
LTM4732
16VIN、4A、超低ノイズのSilent Switcher（サイレント・スイッチャ）3 μModuleレギュレータ

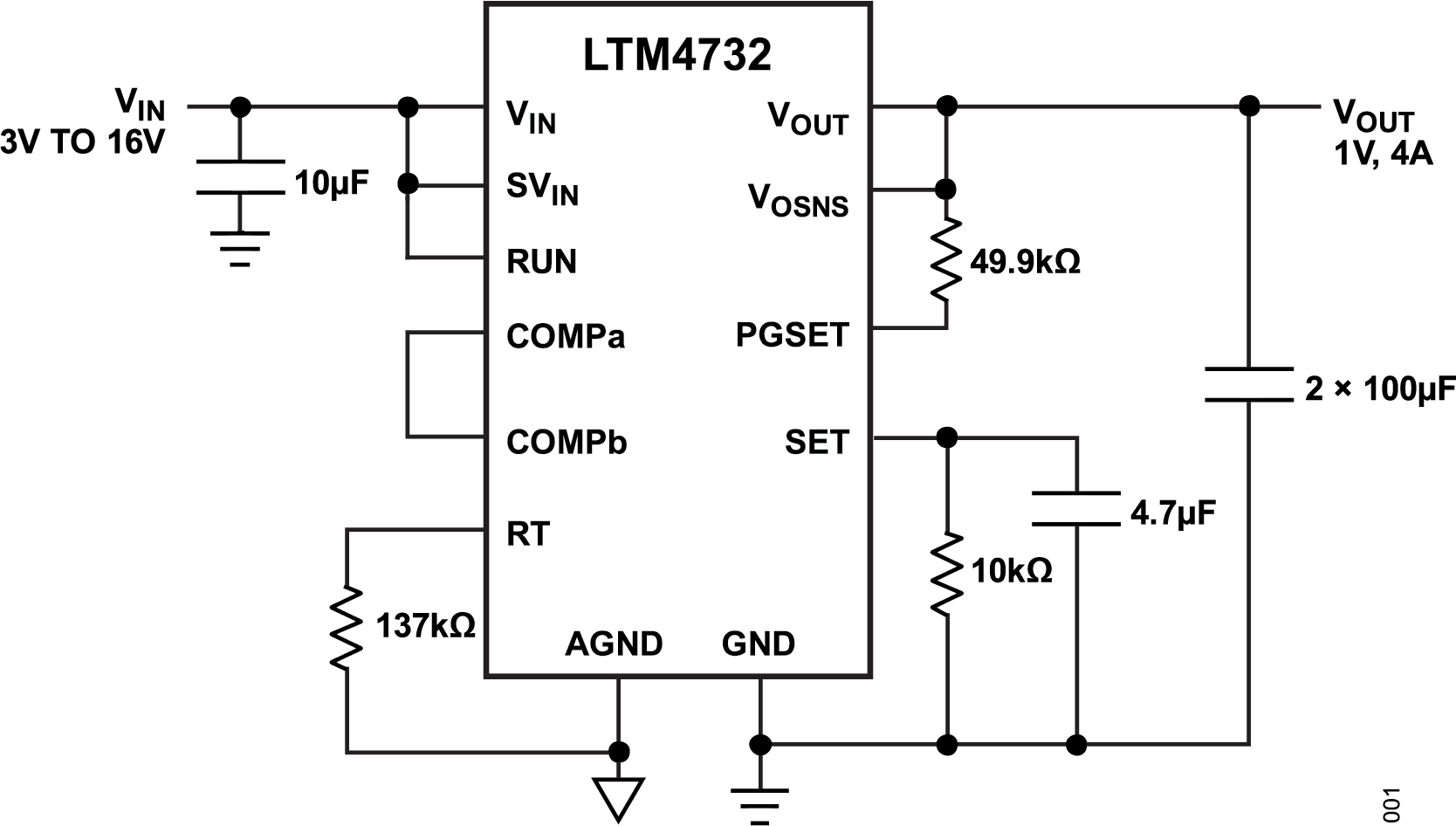

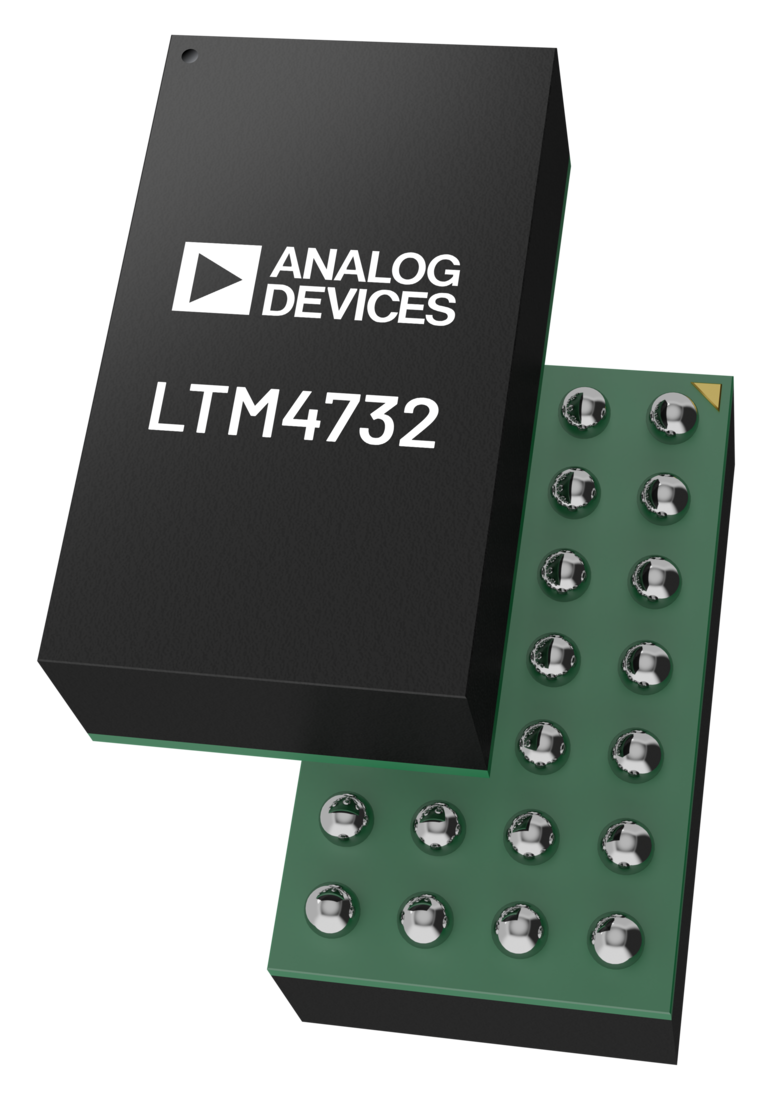

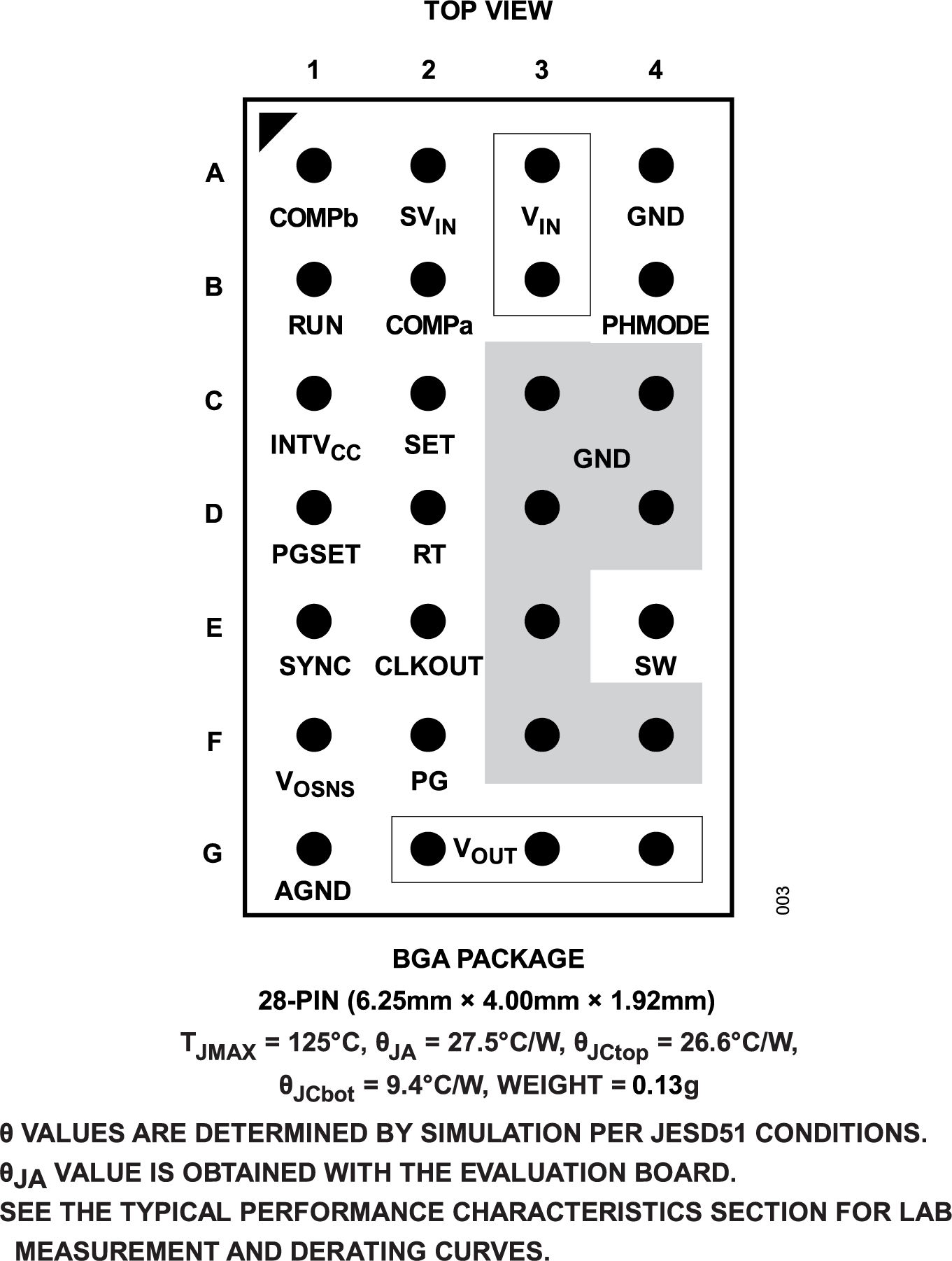

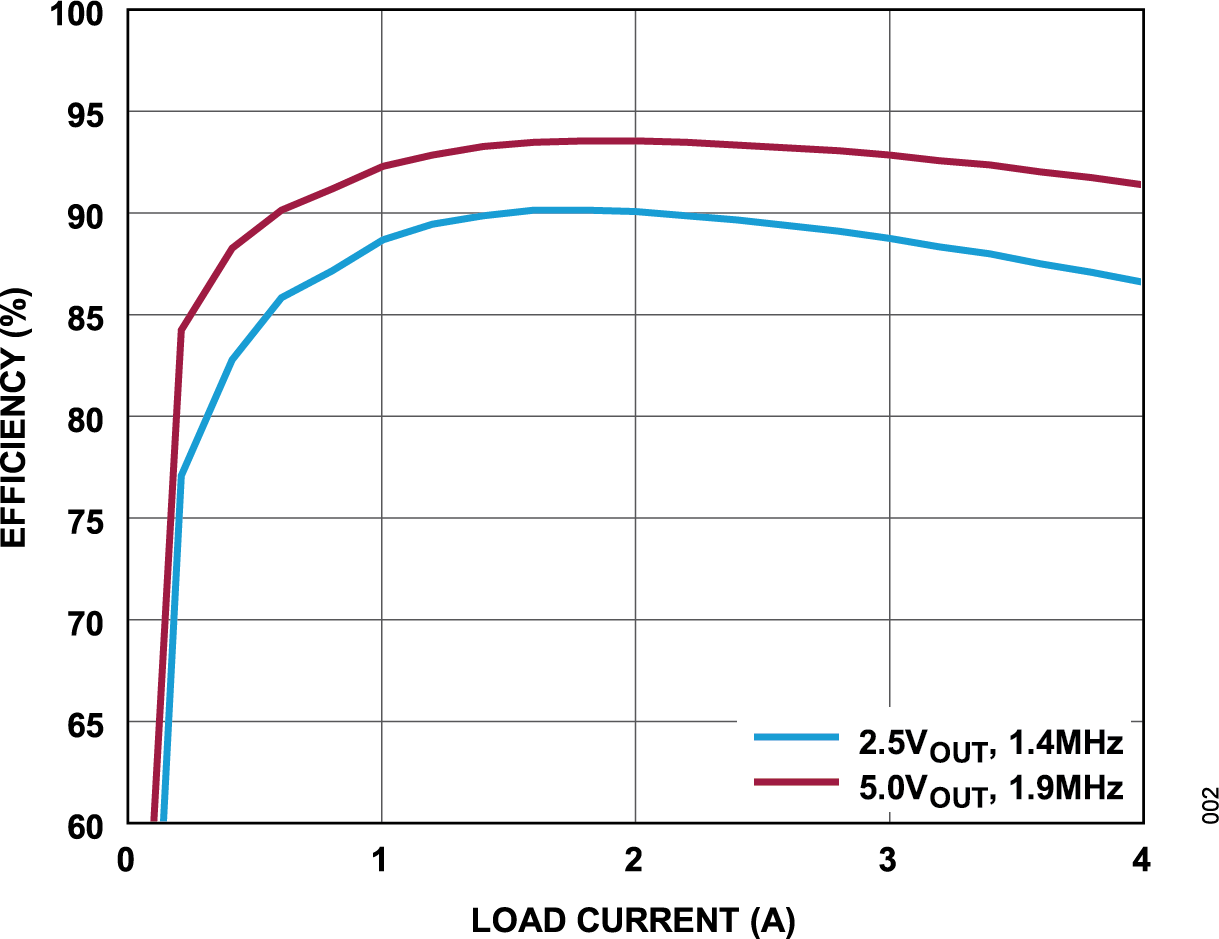

LTM4732 Typical Application Circuit LTM4732 Typical Application Graph LTM4732 Simplified Block Diagram LTM4732 Pin Configuration LTM4732 Chip Illustration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ツールおよびシミュレーション

LTpowerCAD 1

次のデバイス用の設計ツールがLTpowerCADでご使用になれます。

  • LTM4732
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTpowerCAD

LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。

評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-LTM4732-AZ

LTM4732: 16V, 4A Ultralow Noise Silent Switcher 3 μModule Regulator

今すぐ購入 詳細を表示

機能と利点

  • Parallel for High-Power Applications
  • External or Internal Compensation
  • With Optional Input EMI Filter

製品詳細

The EVAL-LTM4732-AZ evaluation board is a step-down DC-to-DC switching converter featuring the LTM®4732 power μModule® (micromodule) regulator. The EVAL-LTM4732-AZ is designed to deliver 4A maximum output current from a 4V to 16V input. The LTM4732 employs Silent Switcher®3 architecture with internal hot loop bypass capacitors to achieve both low electromagnetic interference (EMI) and high efficiency. The LTM4732contains a current mode regulator IC, a power inductor, and a modest amount of input and output capacitance. A single resistor (R3) sets the output voltage, providing unity-gain operation over the output range, resulting in a virtually constant output noise independent of the output voltage.

The EVAL-LTM4732-AZ evaluation board’s default switching frequency is 800kHz. An external resistor is placed from the RT pin to GND (R7) to set the switching frequency.

The SYNC pin programs three different operating modes (JP1 jumper): select PULSE for pulse-skipping mode (PSM) with improved efficiency at light loads; select FCM for forced continuous mode operation where fixed frequency operation is more critical than low current efficiency, and where the lowest output ripple is desired; select SYNC to synchronize to an external clock signal.The RUN terminal can be used to set the LTM4732 in shutdown mode. The power good output (PG) will be low when the output voltage exceeds the ±7.5% regulation window. When the power good feature is used, set the PGSET resistor (R1) value according to the regulator output voltage.

The LTM4732 data sheet provides a complete description of the operation and the application information. The data sheet must be read in conjunction with this user guide.
EVAL-LTM4732-AZ
LTM4732: 16V, 4A Ultralow Noise Silent Switcher 3 μModule Regulator

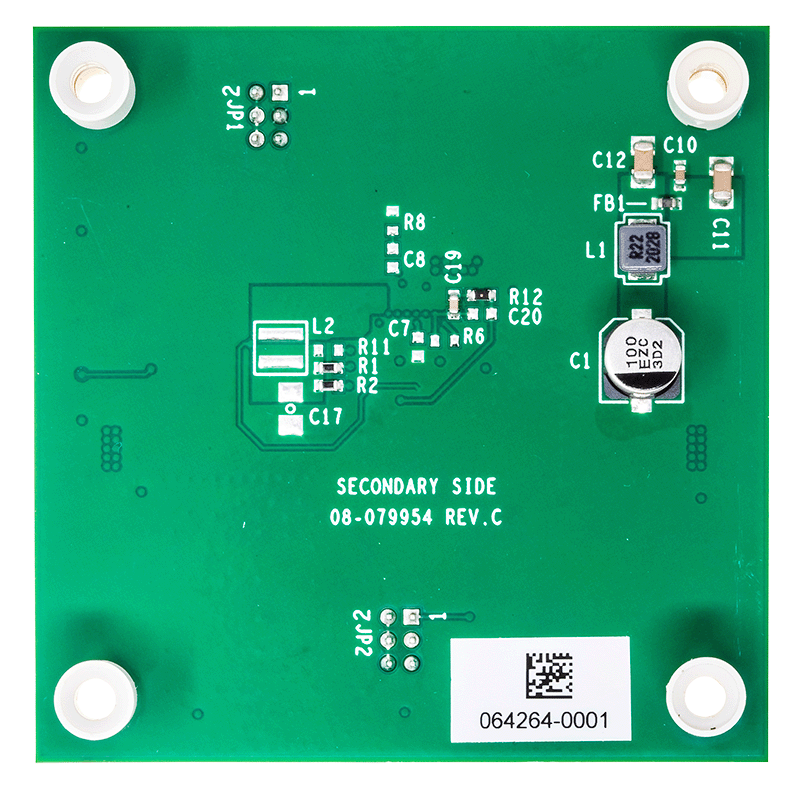

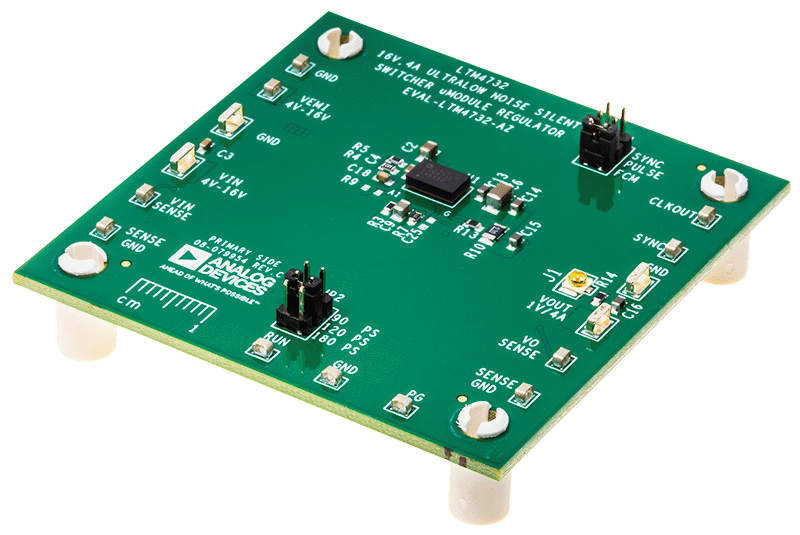

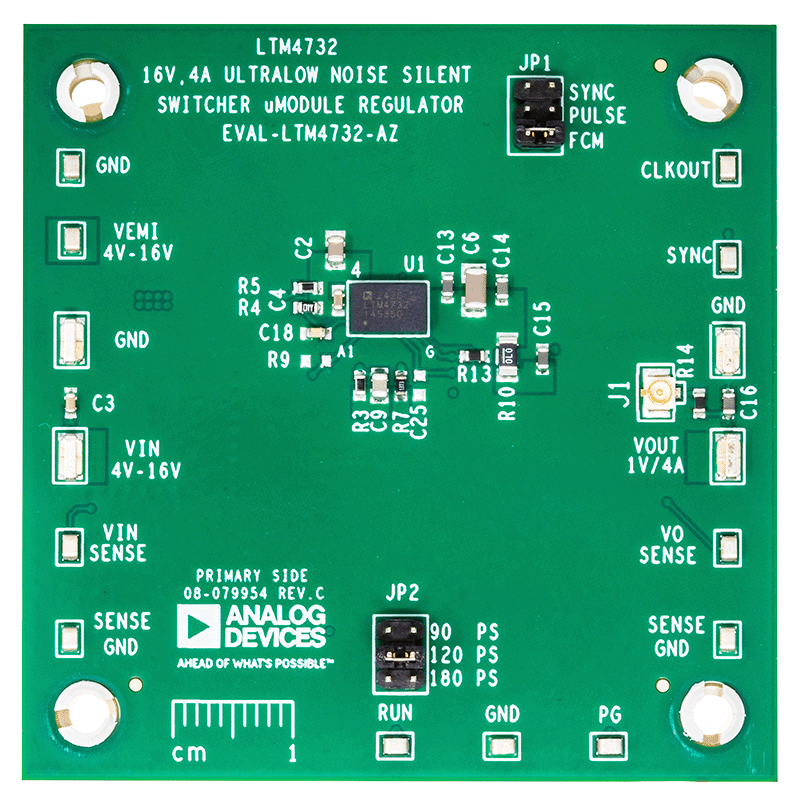

EVAL-LTM4732-AZ Evaluation Board Angle View EVAL-LTM4732-AZ Evaluation Board Top View EVAL-LTM4732-AZ Evaluation Board Bottom View
