LTC4331

製造中

堅牢な差動リンクを介した I²C スレーブ・デバイス・エクステンダ

データシート (Rev. A)

製品セレクション・テーブル

製品モデル: 6
1Ku当たりの価格: 最低価格：$3.36

Viewing:

製品情報

最大 1 MHz のシリアル・クロック、高速モード・プラス（Fm+）
選択可能なリンク・ボーレートで I²C を最大 1200 m まで拡張
±60 V までの過電圧故障から保護
±リンク・ピンで 40 kV ESD
リンク・ピンで IEC レベル 4 ESD ±8 kV および EFT ±5 kV
拡張コモン・モード電圧範囲: ±15 V
リモート割込み／SMBALERT および制御信号

低 EMI モード
SMBus 3.0 互換
I²C アイドル検出およびスタック・バス保護
I²C デバイス・アドレス共有
3 V ～ 5.5 V の電源電圧
1.62 V ～ 5.5 V のロジック電源
4 mm × 5 mm 20 ピン QFN パッケージ

LTC4331 は、高ノイズの産業環境で動作するように設計された、ポイント to ポイント SMBus 互換 I²C スレーブ・デバイス・エクステンダです。±60 V 故障保護差動トランシーバーを使用する LTC4331 は、SMBALERT および制御信号を含め、I²C/SMBus バスを最長 1200 m の単一ツイスト・ペア差動リンクまで拡張できます。コモン・モード拡張動作電圧範囲により、このソリューションではノード間の大きな接地電位差への耐性を提供します。EMI に敏感な環境に対しては、スルー・レート制御ピンによって差動リンクから放射される EMI を低減します。

また、LTC4331 は I²C 間のブリッジとして動作し、ローカル・ネットワークとリモート・ネットワーク間で独立したバス周波数を可能にします。このソリューションはマスタに対して完全にトランスペアレントで、ほとんどの場合、追加のコードは必要ありません。ただし、追加の設定と故障モニタリング用に制御インターフェースが提供されています。

SCL クロック・ストレッチングを完全にサポートするマスタ・コントローラを強く推奨します。

アプリケーション

工業用制御およびセンサー
照明およびサウンド・システム制御

製品モデル: 6
1Ku当たりの価格: 最低価格：$3.36

ドキュメント

データシート 2

LTC4331: I²C Slave Device Extender Over Rugged Differential Link Data Sheet (Rev.A) 03/20/2023

LTC4331: 堅牢な差動リンクを介したI²Cスレーブ・デバイス・エクステンダデータシート (Rev.0) 03/20/2023

ユーザ・ガイド 1

DC2754A Demo Manual (Rev.0) 03/18/2019

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
LTC4331CUFD#PBF	20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
LTC4331CUFD#TRPBF	20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
LTC4331HUFD#PBF	20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
LTC4331HUFD#TRPBF	20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
LTC4331IUFD#PBF	20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
LTC4331IUFD#TRPBF	20-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys

これは最新改訂バージョンのデータシートです。

ツールおよびシミュレーション

IBISモデル 1

LTC4331 IBIS Model

評価用キット

LTC4331 デモ用ボード

今すぐ購入詳細を表示

製品詳細

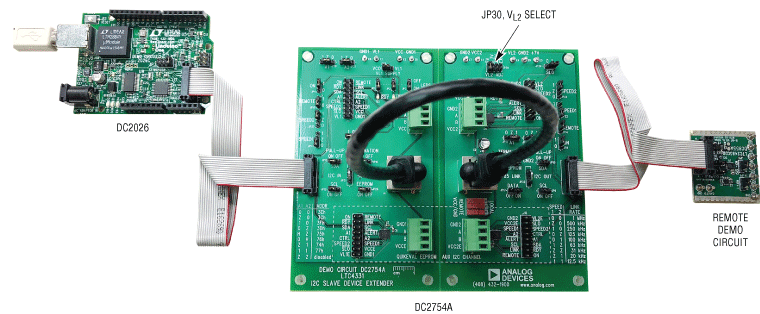

デモ回路 2754A は I²C ベースの QuikEval^™ インターフェースを最大 450 フィートまで拡張し、LTC4331 を特長としています。QuikEval インターフェースを認識するために、このデモ回路は 2 つのフル機能 I²C エクステンダと LT3461 ブーストコンバータおよび２つの LT1761 LDOで構成されるリモートサイド電源を備えています。

LTC4331 は、高ノイズの産業環境で動作するように設計された、SMBus 互換 I²C スレーブ・デバイス・エクステンダです。I²C/SMBus は、 ±60 V のフォルト保護された差動トランシーバーにより単一のシングルペアにわたって拡張されています。LTC4331’の拡張された 15 V コモンモード電圧範囲により、異なるグラウンド電位同士を橋渡しします。

QuikEval エクステンダとして利用するときは、DC2754A は DC2026 USB シリアルアダプタの使用が必要です。DC2754A はクロックストレッチをサポートしないため、DC590 USB シリアルアダプタとは互換性がありません。

DC2754A’のジャンパとタレットにより、他のアプリケーションでの使用および/または他のアプリケーション回路のデモンストレーションのための再設定が容易になります。回路ボードは、物理的な分離を可能にするためにローカル側とリモート側との間にスコアを付けて製造されています。リンクケーブルの接続は、プラグ可能な端子台またはイーサネットケーブルを使用して行われます。

2つのフル機能 I²C エクステンダが含まれます。1 つめのエクステンダには、診断 LED、ジャンパ、タレット、および大型（0805）抵抗器のフルセットが付き、簡単にユーザー再設定および顧客固有のアプリケーションへの接続ができます。2 つめのエクステンダは LED なしの QuikEval EEPROM に特化した設定ですが、0603 ジャンパと抵抗器、および 0.1 インチセンターの未実装テストポイントを介して、再設定のうえ顧客固有のアプリケーションを使用できます。

LTC4331 のデータシートには、部品、動作、および用途の詳細がすべて記載されています。このデータシートは、必ずこのデモ・マニュアルと併せて参照してください。LTC4331 は 20 ピン QFN パッケージおよび 3 つの温度グレード（商用 0°C ～ 70°C、工業用 –40°C ～ 85°C および高温 –40°C ～ 125°C）でご利用いただけます。
