LTC3336

15V/250mAナノパワー降圧DC/DC、設定可能なピーク入力電流

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$1.18
特長
  • 入力電圧範囲:2.5V~15V
  • 出力電流:最大250mA
  • IVIN = 65nA(レギュレーション時、無負荷)
  • 出力電圧範囲:1.2V~5V
  • 16固定出力電圧(4ピンストラップ入力を介して設定)
  • 4ピークVIN電流(2ピンストラップ入力を介して設定)(10mA/30mA/100mA/300mA)
  • ドロップアウト・モード時の低IQ
  • パワーグッド(PGOOD)出力
  • 2mm × 2mm の12ピンLQFNおよび1.18mm × 1.62mmの12ピン・チップ・スケール(WLCSP)パッケージ
製品概要
show more Icon

LTC3336は、小型高効率ナノパワー・ヒステリシス降圧DC/DCで、2.5V~15Vの入力から最大250mAの出力電流を供給できます。入力静止電流は、出力電圧が2.4V未満で、出力が無負荷のレギュレーション時に通常65nAです。この値は、出力から内部回路をブートストラップできる、より高い出力電圧の場合、更に低減されます。

性能仕様は、メイン(非充電式)バッテリ駆動のアプリケーションに適しています。低IQで、ピーク電流をバッテリの最大容量ポイントに一致するレベルに設定できます。

ピーク入力電流は10mA、30mA、100mA、300mAにピン選択可能です。出力電圧も1.2V、1.5V、1.6V、1.8V、2.0V、2.4V、2.5V、2.8V、3.0V、3.2V、3.3V、3.6V、3.7V、4.1V、4.2V、5.0Vで選択可能です。

LTC3336は、小型2mm × 2mmの12ピンLQFNまたは超小型の1.18mm × 1.62mmの12ピンWLCSPパッケージで提供されます。

アプリケーション

  • 低消費電力メイン・バッテリ駆動のシステム(例えば、1 × ~3×リチウムイオン、3× ~8×単四)
  • 工業用リモート・センサー(例えば、メータ、アラーム)
  • アセット・トラッカ
  • 電子ドア・ロック
  • キープアライブ電源/バッテリ・バックアップ
  • SmartMesh®アプリケーション

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$1.18

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3336ACBZ-1-R7
  • HTML
  • HTML
LTC3336ACBZ-2-R7
  • HTML
  • HTML
LTC3336EV#TRMPBF
  • HTML
  • HTML
LTC3336EV#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC2965A

LTC3336 | 15V/250mAナノパワー降圧DC/DC、プログラマブルなピーク入力電流

zoom

DC2965A

LTC3336 | 15V/250mAナノパワー降圧DC/DC、プログラマブルなピーク入力電流

LTC3336 | 15V/250mAナノパワー降圧DC/DC、プログラマブルなピーク入力電流

製品の詳細

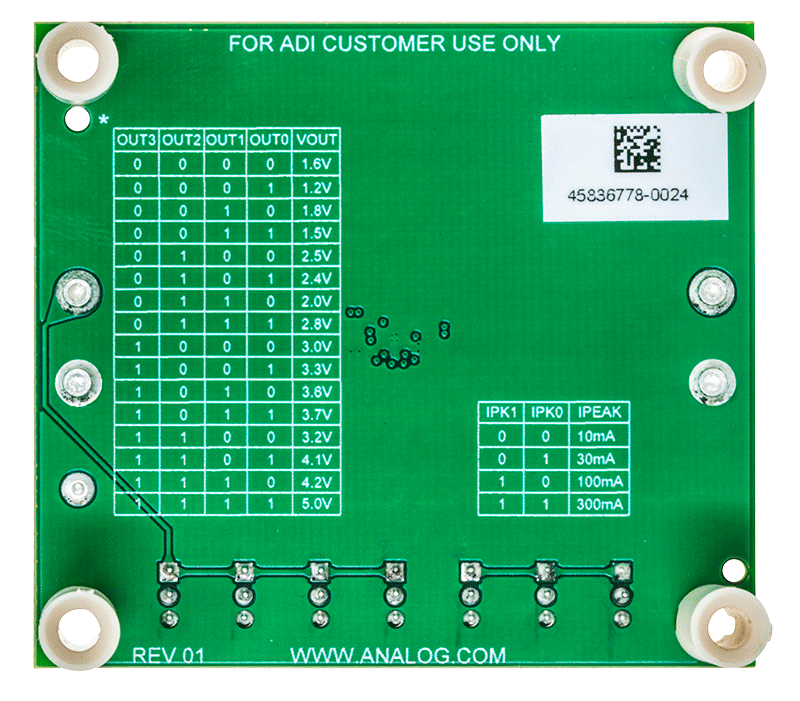

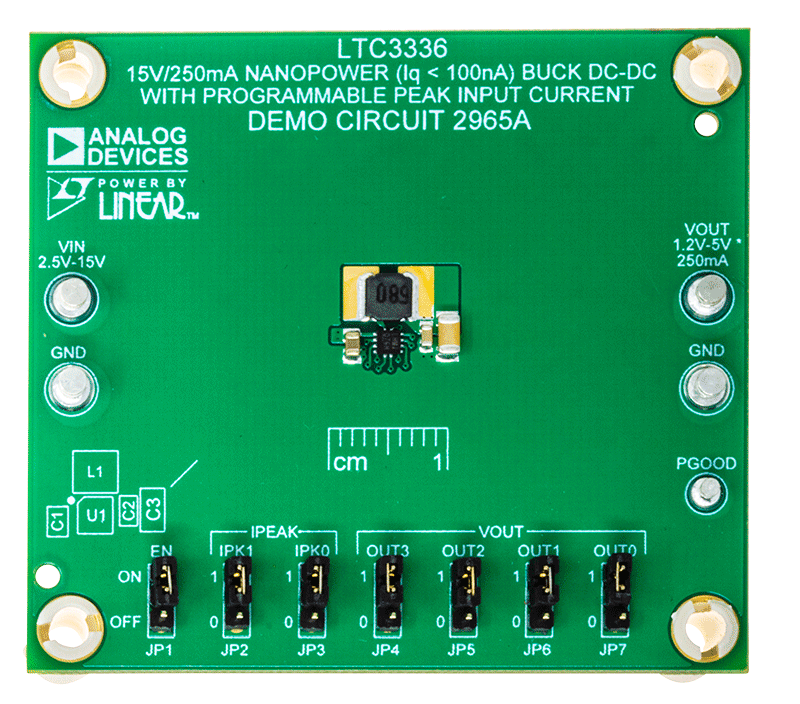

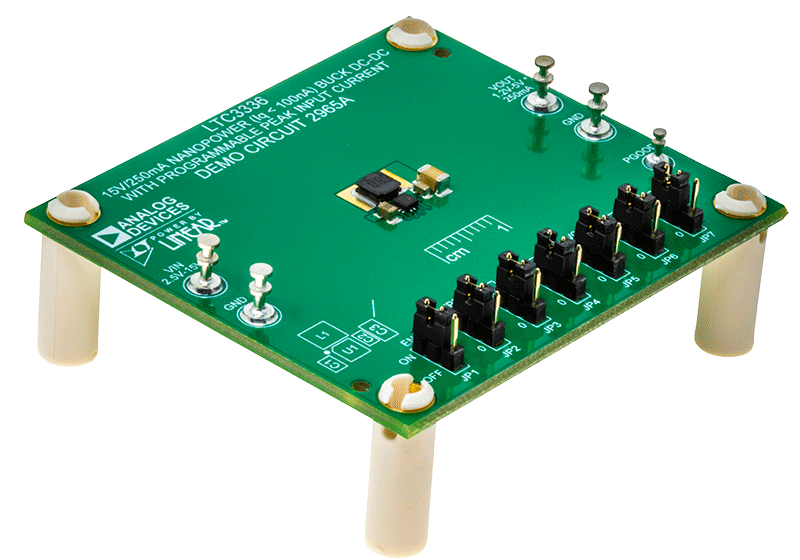

デモ回路2965Aは、LTC3336 15V/250mAナノパワー降圧DC/DC用のデモ回路であり、ピーク入力電流がプログラマブルであり、設定可能な出力電圧とピーク電流制限値を使用して動作します。LTC3336は2.5V~15Vの入力電圧と最大300mAのピーク電流をサポートし、通常の自己消費電流は80nAです。出力電圧は1.2V~5Vの範囲で設定できます。

DC2965AはLTC3336の最大出力構成となるシンプルなレイアウトを示します。回路を削減して、IPEAKレベルを低減できます。

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
