製品概要

機能と利点

  • RF帯域幅:45~1050、1400~2100、2800~4200MHz
  • 最大位相ディテクタ・レート:100MHz
  • 超低位相ノイズ:帯域内で−110dBc/Hz(代表値)
  • 性能指数(FOM):−227dBc/Hz

製品概要

HMC829LP6GEは、低ノイズの広帯域フラクショナルNフェーズロック・ループ(PLL)です。基本周波数2800MHz~4200MHzの電圧制御発振器(VCO)と内蔵VCO出力分周器(1/2/4/6.../60/62分周)があり、45MHz~1050MHz、1400MHz~2100MHz、2800MHz~4200MHzの周波数を生成することができます。また、最大100MHzで使用できる内蔵位相ディテクタ(PD)とデルタ・シグマ変調器により、広いループ帯域幅で優れたスペクトル性能を実現します。

動作原理とレジスタ・マップについては、"PLLs with Integrated VCO - Microwave VCOs"(VCO内蔵PLL - マイクロ波VCO)オペレーティング・ガイドをご覧ください。

アプリケーション

  • 携帯電話/4G、WiMaxインフラストラクチャ
  • リピータおよびフェムトセル
  • 通信テスト機器
  • CATV機器
  • フェーズドアレイ・アプリケーション
  • DDSの代替
  • 超高データレート無線

製品ライフサイクル icon-not-recommended 最終販売

このファミリーの全製品について製造中止が予定されています。製品の最終購入をご検討の場合は、弊社営業担当、あるいは販売代理店にお問い合わせください。また、「製造中止情報」 をご覧いただき、最終受注期限および最終引き受け納期をご確認ください。

参考資料

  • すべてを表示 (12)
  • データシート (1)
  • アプリケーション・ノート (4)
  • ユーザ・ガイド (1)
  • セレクション・ガイド (1)
  • 品質関連資料 (3)
  • Tape & Reel Specification (1)
  • 技術記事 (1)
  • ツール

    設計ツール

    ADIsimPLL™

    アナログ・デバイセズの新しい高性能PLL製品を迅速かつ確実に評価できるツールです。現在利用できるツールの中で、最も総合的なPLLシンセサイザーの設計/シミュレーション・ツールです。実施されるシミュレーションには、主要な非線形効果が含まれており、これはPLLの性能に大きく影響を及ぼします。ADIsimPLLによって、設計プロセスの繰り返し作業が1つ以上排除されるため、設計から製品の市場投入までの期間が大幅に短縮することができます。

    おすすめ製品

    HMC829 互換製品

    推奨製品 Reference Clean Up PLL

    推奨製品 リファレンス・バッファ

    • With integrated filters for improved noise: LTC6957.

    設計リソース

    アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。

    PCN-PDN Information

    サンプル&購入

    オンライン購入や支払い方法などに関する質問については、「オンライン購入に関するFAQ」をご確認ください。

    サンプルは、外部のADI Sample Siteでのご注文となります。選択したパーツはSample Siteログイン後、カートに引き継がれます。Sample Siteを初めて使用する際は、アカウント登録をお願いいたします。Sample Siteに関するご質問は、SampleSupport@analog.com までお問合せください。



    モデル一覧の項目説明

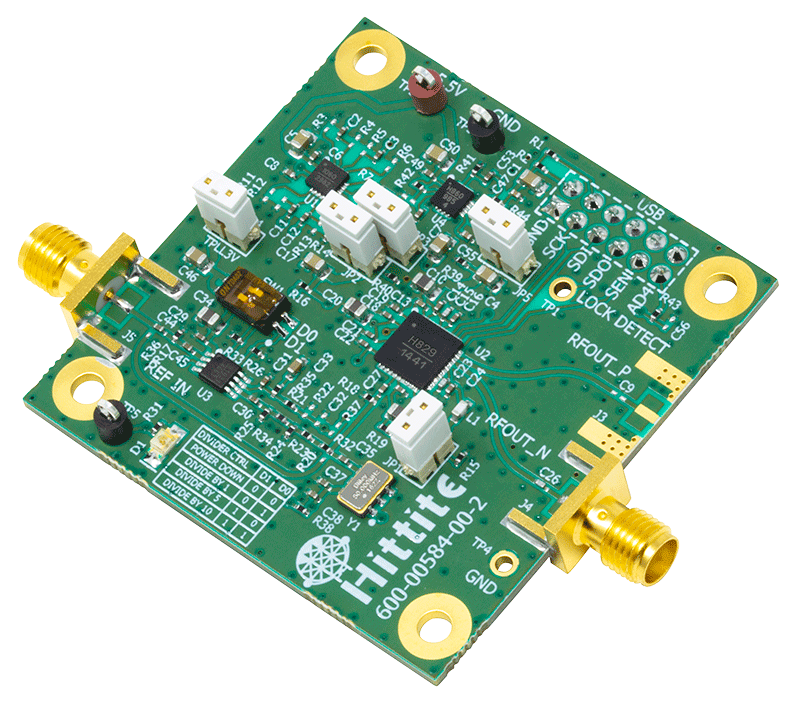

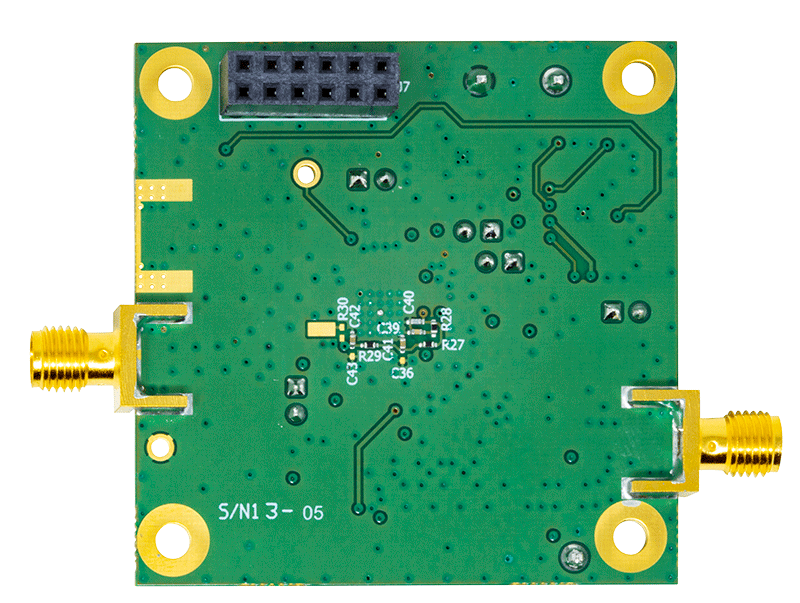

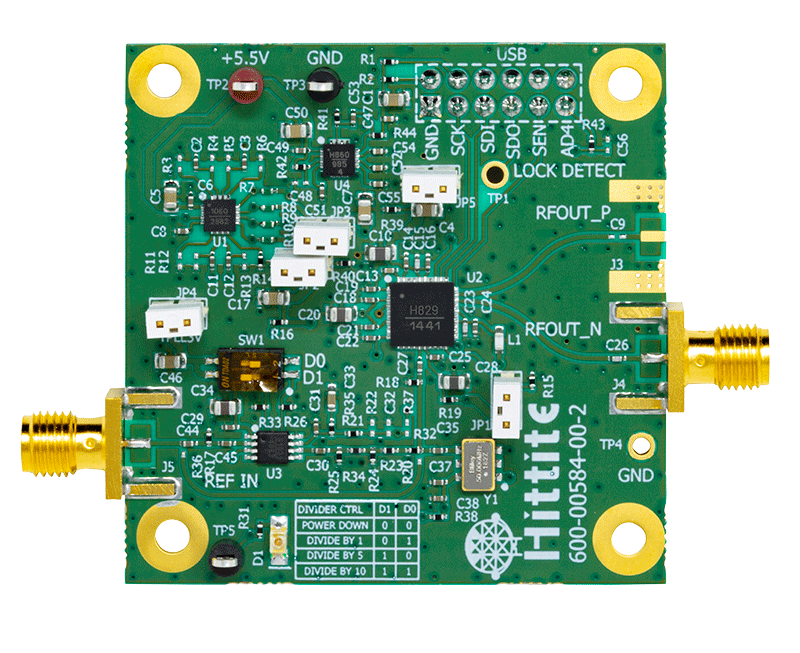

    評価用ボード
