製品概要
機能と利点
- 広帯域：DC～8GHz RF入力、4GHz、19ビット・プリスケーラ
- 業界をリードする位相ノイズとスプリアス：−112dBc/Hz @ 8GHzフラクショナル、50kHzオフセット
- 性能指数：
- −230dBc/Hz、フラクショナル・モード
- −233dBc/Hz、インテジャー・モード、100MHz PFD
- 高PFDレート：100MHz
- 24ピン4×4mm SMTパッケージ：16mm2
製品概要
HMC704は、集積化シンセサイザで可能な最大限の位相ノイズと最小限のスプリアス成分を実現するための製品です。SiGe BiCMOSプロセスで製造されたこのフラクショナルN周波数シンセサイザは、超低ノイズのデジタル位相ディテクタ、VCO分周器、リファレンス分周器、精密制御されたチャージ・ポンプで構成されています。
固有位相ノイズが極めて低く、スプリアスも少ないため、ループ帯域幅が広くなり、周波数ホッピングが高速化し、マイクロフォニック雑音が低くなります。24ビット・フラクショナル変調器による精密周波数モードによって、周波数誤差ゼロでフラクショナル周波数を生成できます。これは、デジタル・プリディストーション・システムには重要な機能です。
シリアル・インターフェースはリードバック機能があり、さまざまなプロトコルを使用することができます。
アプリケーション
- マイクロ波ポイントtoポイント無線
- モバイル無線用基地局
- （GSM、PCS、DCS、CDMA、WCDMA）
- 無線LAN、WiMAX
- 通信テスト機器
- CATV機器
- 自動車
製品ライフサイクル
最終販売
このファミリーの全製品について製造中止が予定されています。製品の最終購入をご検討の場合は、弊社営業担当、あるいは販売代理店にお問い合わせください。また、「製造中止情報」 をご覧いただき、最終受注期限および最終引き受け納期をご確認ください。

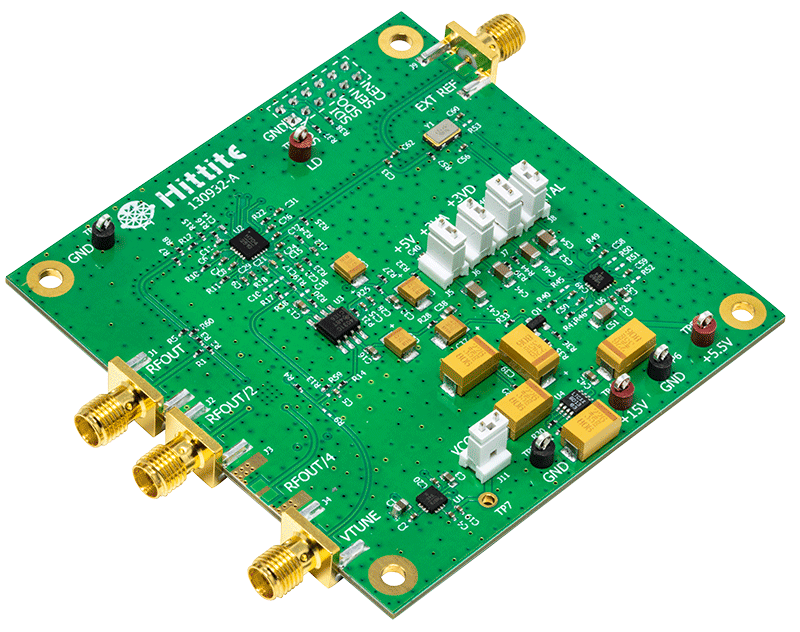

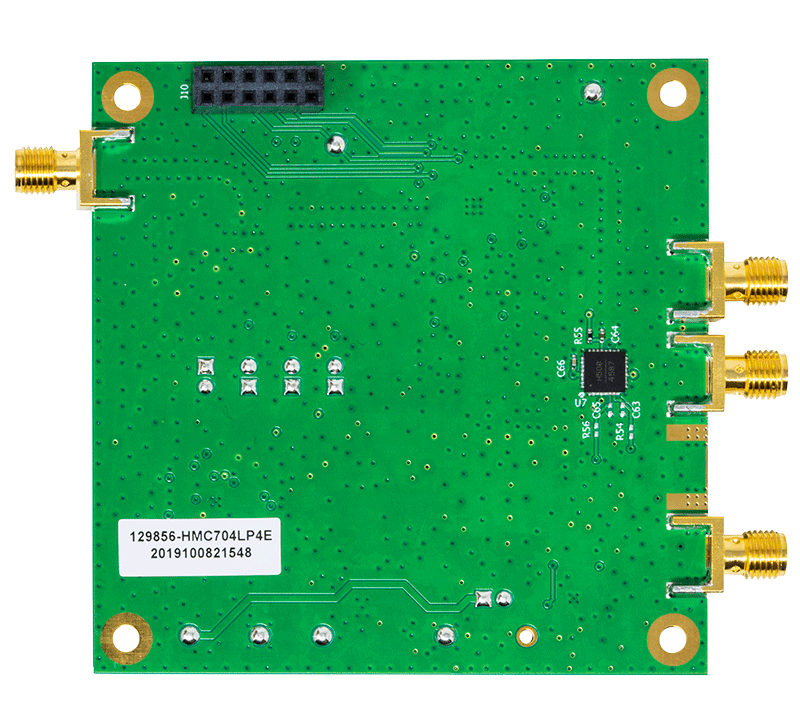

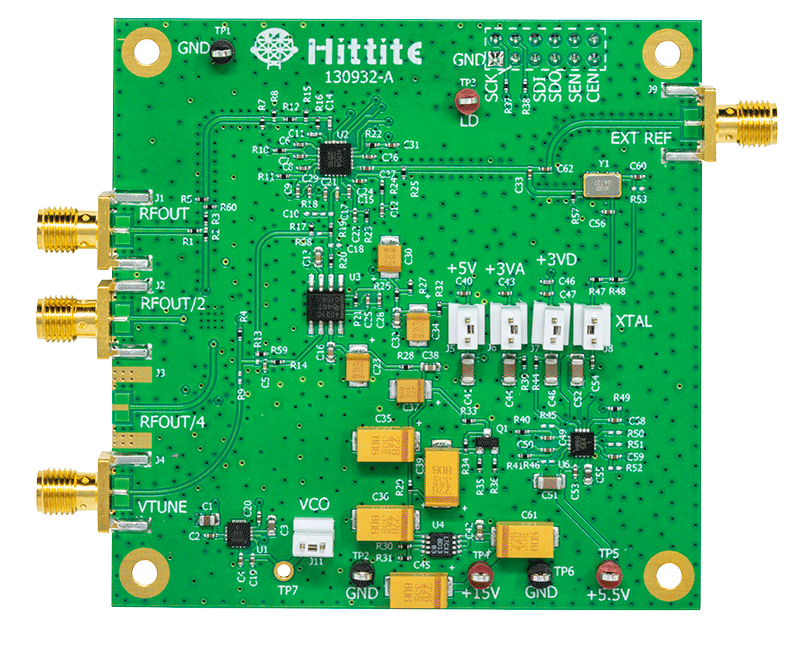

評価キット (1)
参考資料
-
RF/マイクロ波/ミリ波IC セレクション・ガイド11/2/2022
-
IMS2015: PLL周波数シンセサイザとADIsimFrequencyPlanner11/28/2018
-
フェーズ・ロック・ループ（PLL）の基礎7/9/2018 アナログ・ダイアログ
-
Wideband Phase-Locked Loops with Integrated Voltage Controlled Oscillators: Can They Replace a Discrete Solution?4/1/2016
-
最高13.6GHzに対応するPLL/VCO、その整数境界スプリアスの解析と除去8/1/2015 アナログ・ダイアログ
ツールおよびシミュレーション
設計ツール
ADIsimFrequency Planner Tool
For those developers dealing with integer boundary spurs from Analog’s PLL synthesizers, the best solution is ADIsimFrequencyPlanner. The frequency planner quickly analyzes the PFD frequency for a user’s output requirements and then optimizes the frequency of each output to identify the highest contributing integer boundary spur performance.
ADIsimPLL™
アナログ・デバイセズの新しい高性能PLL製品を迅速かつ確実に評価できるツールです。現在利用できるツールの中で、最も総合的なPLLシンセサイザーの設計／シミュレーション・ツールです。実施されるシミュレーションには、主要な非線形効果が含まれており、これはPLLの性能に大きく影響を及ぼします。ADIsimPLLによって、設計プロセスの繰り返し作業が1つ以上排除されるため、設計から製品の市場投入までの期間が大幅に短縮することができます。
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| HMC704LP4E | 材料宣誓書（MD） | 信頼性データ | 24-Lead QFN (4mm x 4mm w/ EP) | |
| HMC704LP4ETR | 材料宣誓書（MD） | 信頼性データ | 24-Lead QFN (4mm x 4mm w/ EP) | |
| ウェハ・ファブリケーション・データ |
