ADuM4122

新規設計に推奨

シングル・ゲート、可変スルー・レート、絶縁型ゲート・ドライバ、3A短絡(<3Ω)

利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.J)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

Viewing:

製品情報

  • 出力ピンあたり2Aの出力電流(<3Ω RDSON_x
  • 3Aピーク短絡電流
  • 3.3V~6.5V、VDD1
  • 4.5V~35V、VDD2
  • Positive Going Threshold、3.3V VDD1でのUVLO
  • 複数のPositive Going Threshold、VDD2でのUVLOオプション
    • グレードA:4.4V(代表値)の立上がり閾値、UVLO
    • グレードB:7.3V(代表値)の立上がり閾値、UVLO
    • グレードC:11.3V(代表値)の立上がり閾値、UVLO
  • 高精度タイミング特性
    • 48nsの最大伝搬遅延(立下りエッジ)
  • CMOS入力ロジック・レベル
  • 高いコモンモード過渡耐圧:>150kV/µs
  • 高いジャンクション温度動作:125°C
  • デフォルトのロー・レベル出力
  • 選択可能なスルー・レート制御
  • 安全と規制に関する認定(申請中)
    • UL 1577によるUL認定
      • 5kV rmsで1分間
    • 「CSA Component Acceptance Notice 5A」に準拠
    • VDE適合性認定(申請中)
      • DIN V VDE V 0884-10
      • VIORM = 849V peak
  • ワイドボディ、8ピンSOIC_IC

ADuM4122は、絶縁型シングル・デバイスのデュアル出力ドライバで、高精度の絶縁を提供するためにiCoupler®技術を採用しています。ADuM4122は5kV rmsの絶縁性能を備えており、ワイドボディの8ピンSOICパッケージで提供されます。これらの絶縁部品は、高速相補型金属酸化膜半導体(CMOS)とモノリシック・トランス技術を組み合わせることで、他のデバイスに比べて優れた性能特性を実現します(パルス・トランスとゲート・ドライバの組み合わせなど)。

ADuM4122は3.3V~6.5Vの入力電源で動作し、より低電圧のシステムとの互換性も備えています。高電圧レベル変換方式を採用するゲート・ドライバとは異なり、ADuM4122では、入力と出力間に真の電気的絶縁が提供されています。

ADuM4122には、2つの出力ドライブ強度のスルー・レート制御を容易にするための2つの出力ピンが含まれています。VOUTピンは、VIN+ピンのロジックに従う一方で、昇圧出力であるVOUT_SRCはVIN+ピンに従うように、または高Zになるように切り替えられます。スルー・レートの切り替えは1次側で制御します。スルー・レートを制御することで、電磁干渉(EMI)の緩和や電圧オーバーシュート制御が可能になります。

ADuM4122の内部温度がサーマル・シャットダウン温度を超えた場合、内部サーマル・シャットダウンによって出力がローに設定されます。

その結果、ADuM4122は、幅広いスイッチング電圧範囲にわたり、絶縁型ゲート・バイポーラ・トランジスタ(IGBT)/金属酸化膜半導体電界効果トランジスタ(MOSFET)構成のスイッチング特性について信頼性の高い制御を提供し、簡単なスルー・レート制御を実現できます。

用途

  • スイッチング電源
  • 絶縁型IGBT/MOSFETゲート・ドライバ
  • 産業用インバータ

ADuM4122
シングル・ゲート、可変スルー・レート、絶縁型ゲート・ドライバ、3A短絡(<3Ω)
ADuM4122 Functional Block Diagram ADuM4122 Pin Configuration ADuM4122 Circuit Diagram
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。


ドキュメント

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存/新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト

ツールおよびシミュレーション

LTspice


下記製品はLTspiceで使用することが出来ます。:

  • ADUM4122A
  • ADUM4122B
  • ADUM4122C

IBISモデル 1

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。




評価用キット

eval board
EVAL-ADuM4122

ADuM4122評価用ボード

機能と利点

  • 3A短絡回路出力機能
  • 出力電力デバイス抵抗:<3 Ω
  • 出力電圧範囲:最大35V
  • 出力/入力の低電圧ロックアウト(UVLO)
  • 複数のスイッチ・タイプに対応するパッド配置
  • 外部直列ゲート抵抗のパッド配置
  • 接続を容易にするスクリュー端子
  • 容量性負荷テスト用の配置
  • スルー・レート設定が容易なジャンパ

製品詳細

EVAL-ADuM4122EBZ評価用ボードは、スルー・レート制御を備えたADuM4122絶縁型ゲート・ドライバをサポートします。 ADuM4122の入力信号と出力ゲート・ドライバ間の絶縁には、iCoupler®技術が使用されています。評価用ボードは、様々な駆動条件を構成する、ジャンパとネジ端子を提供します。EVAL-ADuM4122EBZボードは、方形波およびVIN+SRCピンのDC値で動作します。

ADuM4122は最大35Vの電圧で動作します。VIN+ピンのロジック・レベル電圧は、VOUT出力を制御します。 SRCピンは、VOUT_SRCピンを高インピーダンスに設定するか、またはユーザー設定のVIN+でのパルス幅変調(PWM)入力のロジックに従うかを制御します。外部の直列ゲート抵抗をVOUTピンとVOUT_SRCピンからの出力と組み合わせると、1つの絶縁型ゲート・ドライバに容易に選択可能な2つのスルー・レートを備えることができます。

EVAL-ADuM4122EBZボードは、デバイスの伝搬遅延、駆動能力、スルー・レート選択、入力ロジックのテストを行います。

ADuM4122の詳細については、ADuM4122のデータシートを参照してください。評価用ボードを使用する際には、このユーザー・ガイドと併せてデータシートを参照してください。

EVAL-ADuM4122
ADuM4122評価用ボード

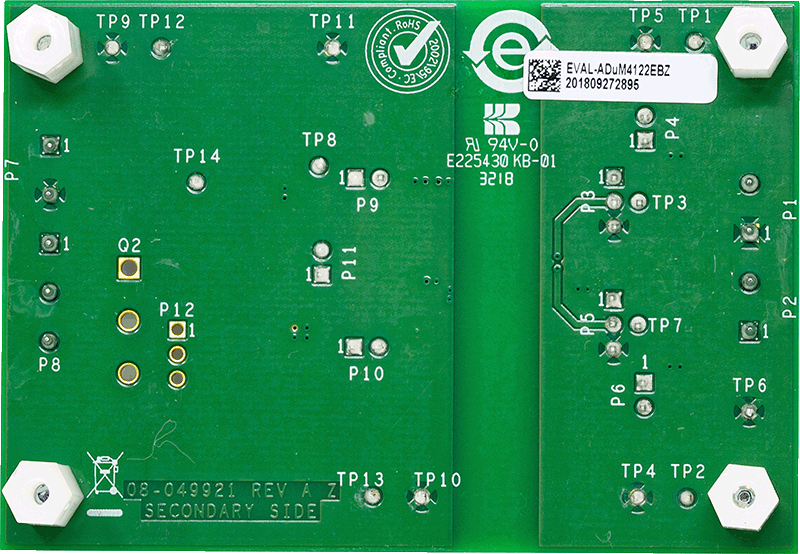

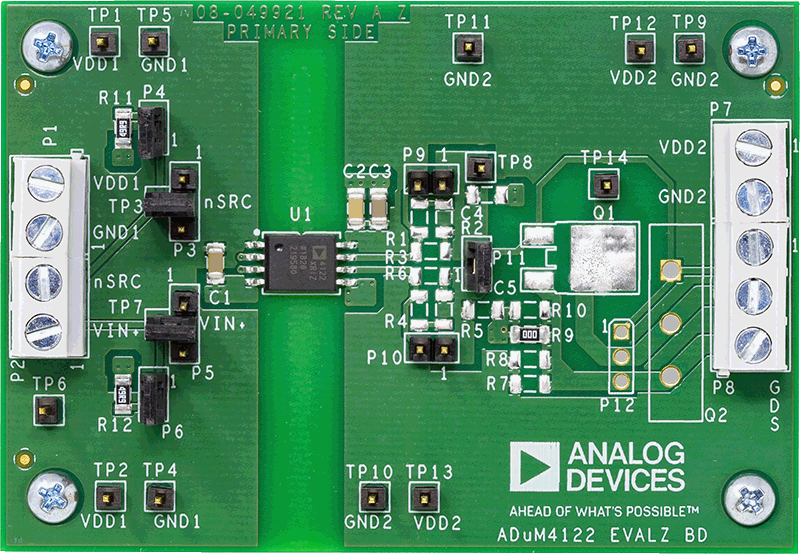

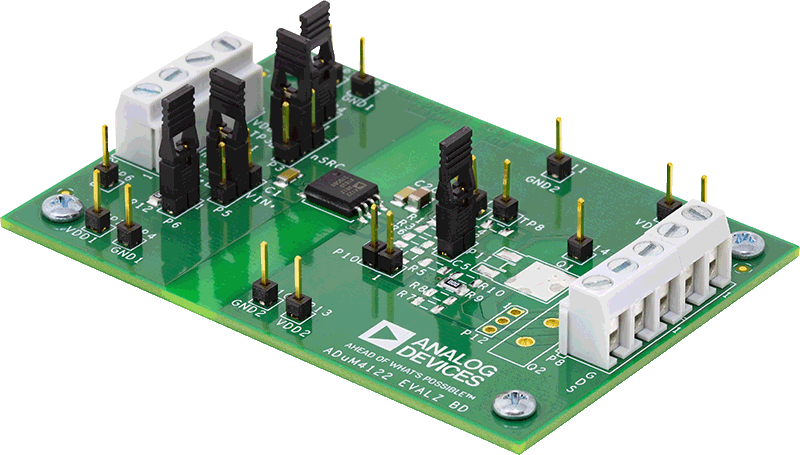

ADuM4122 Evaluation Board ADuM4122 Evaluation Board ADuM4122 Evaluation Board
