ADTF3175

1メガ・ピクセルTime of Flightモジュール

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$192.50
特長
  • 3.5μm × 3.5μmピクセルの1024 × 1024 ToFイメージャ
  • 75° × 75°の視野(FOV)
  • 940nmのバンドパス・フィルタを備えたイメージャ・レンズ・サブアセンブリ
  • アイ・セーフ対応の照射サブアセンブリ
  • 4レーンのMIPI CSI-2 Txインターフェース、レーンあたり1.5Gbps
  • 4線式SPIおよび2線式I2Cシリアル・インターフェース
  • モジュール起動シーケンス用NVM(フラッシュ)
  • ローカル・イメージャおよび照射レール用の電源レギュレータ
  • 1024 × 1024の分解能および512 × 512のモード分解能でキャリブレーション済み
  • 深度範囲:0.4m~4m(15mm以下の実効値深度ノイズ(1 σ)、19%以上の反射率、3klux相当の太陽光)
  • 深度精度:±5mm(全深度範囲)
  • 50ピンMODULE、ML-50-1パッケージ
製品概要
show more Icon

ADTF3175は、高分解能な3D深度センシング・システムやビジョン・システムに適したフル機能Time of Flight(ToF)モジュールです。1メガ・ピクセルのCMOS間接Time of Flight(iToF)イメージャであるADSD3100をベースとするADTF3175には、イメージャ用のレンズおよび光学的なバンドパス・フィルタ、そして光学系、レーザー・ダイオード、レーザー・ダイオード・ドライバ、フォトディテクタが組み込まれた赤外照射光源、フラッシュ・メモリ、内部で使用される電源電圧を生成する電源レギュレータなどが統合されています。このモジュールは複数の範囲や分解能モードに対して完全に較正されています。深度センシング・システムを完成させるには、ADTF3175からの未加工イメージ・データをホスト・システム・プロセッサまたは深度ISPを使用して外部で処理します。

ADTF3175のイメージ・データ出力は、4レーンのモバイル業界プロセッサ・インターフェース(MIPI)によるカメラ・シリアル・インターフェース2(CSI-2)Txインターフェースを通じて、ホスト・システムと電気的にインターフェースされます。モジュールのプログラミングと操作は、4線式SPIおよびI2Cシリアル・インターフェースで制御します。

ADTF3175のモジュール・サイズは42mm × 31mm × 15.1mmで、−20°C~65°Cの温度範囲で仕様が規定されています。

アプリケーション

  • マシン・ビジョン・システム
  • ロボティクス
  • ビルディング・オートメーション
  • 拡張現実(AR)システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$192.50

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADTF3175BMLZ
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

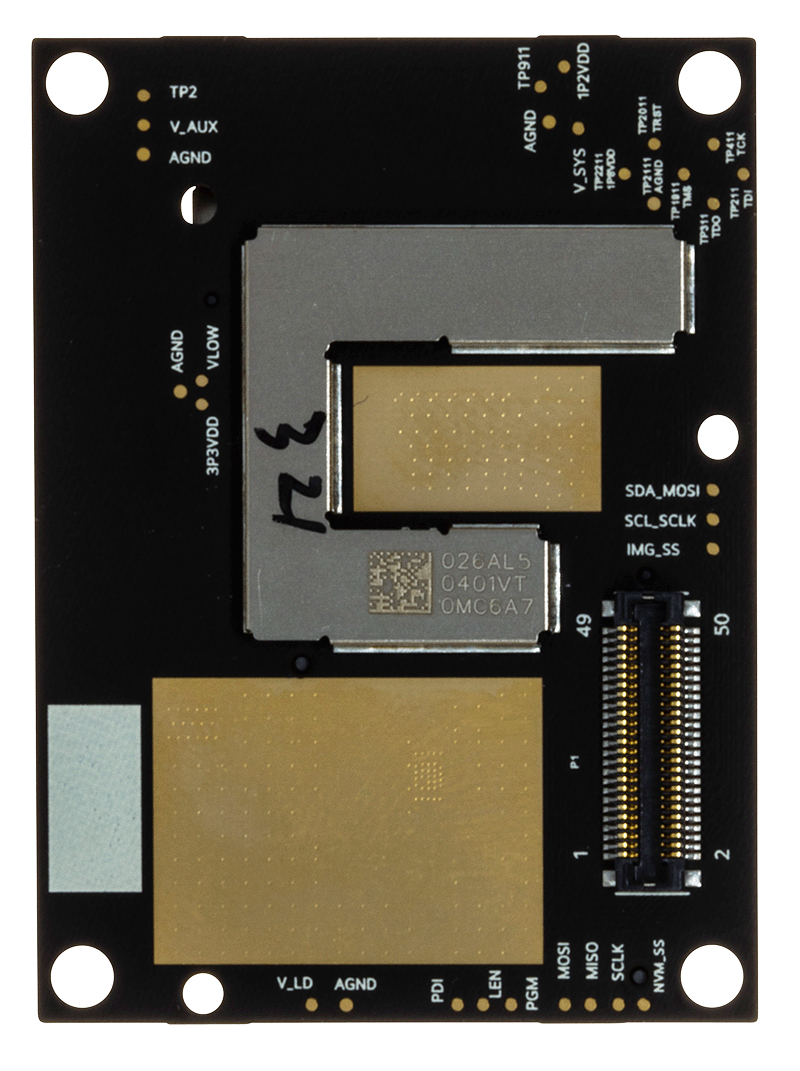

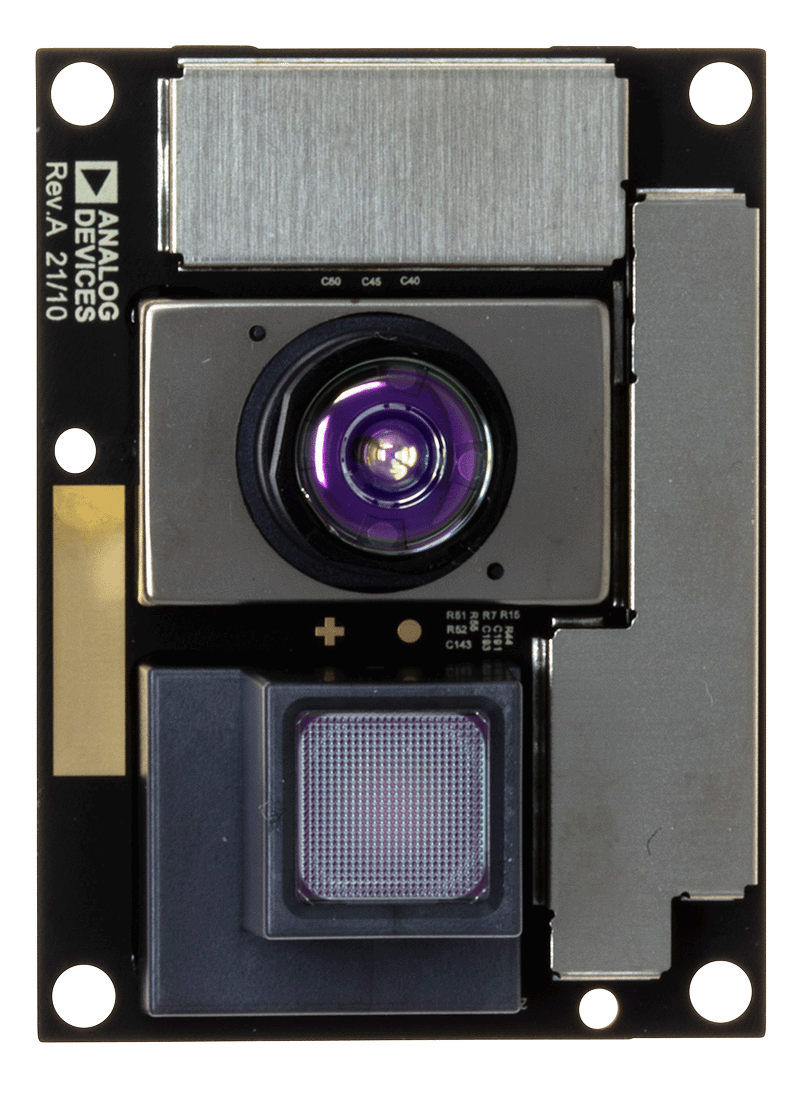

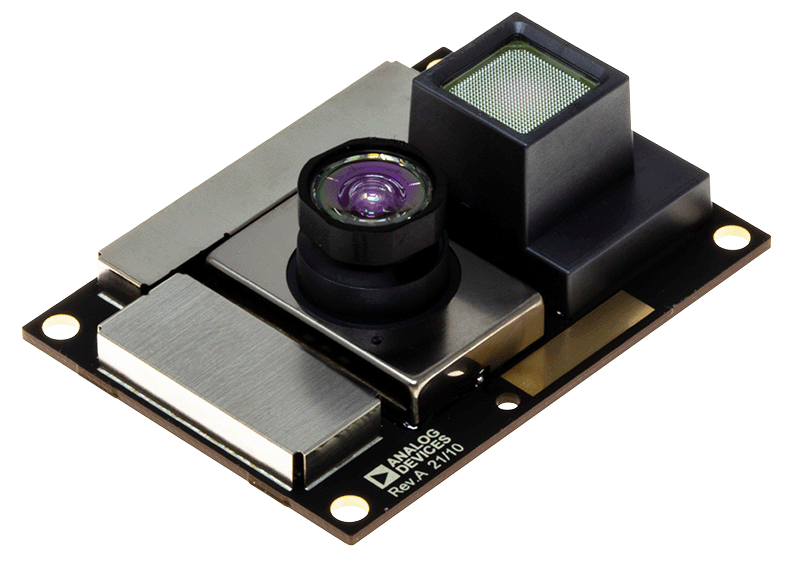

EVAL-ADTF3175

Time of Flight Evaluation Kit

zoom

EVAL-ADTF3175

Time of Flight Evaluation Kit

Time of Flight Evaluation Kit

機能と利点

  • Resolution: 1024×1024 TOF sensor
  • Illumination: FOI 81°x81° - 940nm VCSEL
  • Field of view: FOV 75°x75°
  • Operating range: 0.4 to 4m @ 15% reflectance (native)
  • Depth Noise: <15mm
  • Accuracy: ± 3mm depth error

製品の詳細

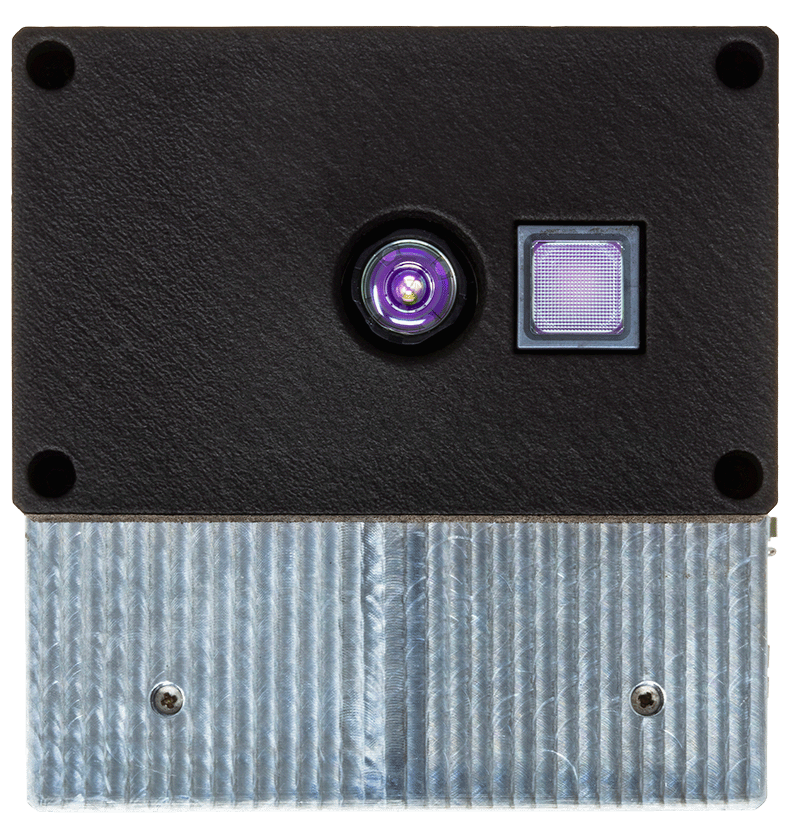

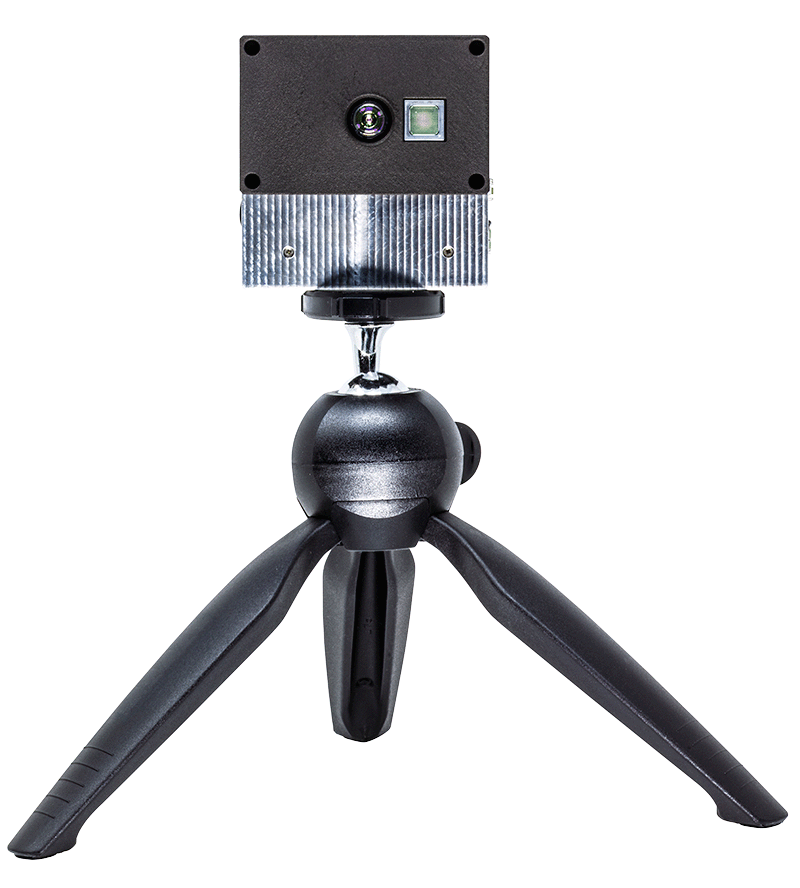

The EVAL-ADTF3175D-NXZ time of flight (ToF) evaluation kit is showcasing the ADTF3175 module with ADI's depth ISP, the ADSD3500. The kit supports ethernet over USB connectivity to a PC for real-time visualization, capture and post processing of depth data. The kit includes host PC software (Windows) and an open source multi-platform SDK for custom application development.
