ADRV9003

狭帯域/広帯域RFトランシーバー

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$191.32
特長
  • シングルチャンネル・トランスミッタおよびデュアルチャンネル・レシーバーを搭載した高集積トランシーバー
  • 30MHz~6000MHzの周波数範囲
  • 12kHz~40MHzのトランスミッタおよびレシーバー帯域
  • 2つのフル統合型フラクショナルN RFシンセサイザ
  • 低電圧差動伝送およびCMOS同期シリアル・データ・インターフェース・オプション
  • 低消費電力モニタとスリープ・モード
  • マルチチップ同期機能
  • 高速周波数ホッピング
  • ダイナミック・データ・レートおよびサンプル・レート向けダイナミック・プロファイル切り替え
  • 4線式SPIを介して全機能をプログラム可能
  • 12mm × 12mm、196ボールCSP_BGA
製品概要
show more Icon

ADRV9003は高度に集積化されたRFトランシーバーで、シングルチャンネル・トランスミッタとデュアルチャンネル・レシーバー、集積化されたシンセサイザ、デジタル信号処理機能を備えています。

ADRV9003は、性能と消費電力の関係をシステムで最適化するよう設計された、高性能で直線性が高い、高ダイナミック・レンジのトランシーバーです。デバイスの設定は変更ができ、要求の厳しい、低消費電力でバッテリ駆動の携帯機器に最適です。ADRV9003は、30MHz~6000MHzで動作し、UHF、VHF、産業、科学、医療用(ISM)バンド、狭帯域のセルラ周波数帯(kHz)および最大40MHzの広帯域動作に対応します。ADRV9003は、TDDとFDD両方の動作に対応しています。

トランシーバーは、最高水準のノイズ指数と直線性を備えた直接変換信号経路で構成されています。レシーバーとトランスミッタを一体化した各サブシステムは、DCオフセット補正回路、直交誤差補正(QEC)回路、およびプログラマブル・デジタル・フィルタを内蔵しており、デジタル・ベースバンドにこれらの機能は不要です。また、補助A/Dコンバータ(ADC)、補助D/Aコンバータ(DAC)、汎用入出力(GPIO)などのいくつかの補助機能も内蔵されており、モニタリングや制御などの追加機能も利用できます。

全機能内蔵型のフェーズ・ロック・ループ(PLL)により、トランスミッタ、レシーバー、クロックの各セクションに対して高性能で低消費電力のフラクショナルN周波数合成が可能です。注意深い設計とレイアウト技術により、民生用高性能無線アプリケーションに必要な絶縁が実現されます。

電圧制御発振器(VCO)とループ・フィルタのすべての構成要素が内蔵されており、外付け部品数が最小限に抑えられています。局部発振器(LO)には、高速ロック・モードを含む柔軟な設定オプションがあります。

トランシーバーには、低消費電力のスリープ・モードとモニタ・モードがあり、通信を監視しながらも電力を節約し、ポータブル機器のバッテリ寿命を延ばすことができます。ADRV9003のコアは、1.0V、1.3V、1.8Vのレギュレータから直接給電でき、標準的な4線式シリアル・ポートを介して制御されます。他の電源電圧を使用することにより、適切なデジタル・インターフェース・レベルを提供することや、レシーバー、トランスミッタ、補助コンバータの性能を最適化することができます。

高データ・レート・インターフェースと低データ・レート・インターフェースに対応するには、構成可能なCMOSまたは低電圧差動伝送(LVDS)のシリアル同期インターフェース(SSI)を選択します。ADRV9003では、12mm × 12mm、196ボールのチップ・スケール・ボール・グリッド・アレイ(CSP_BGA)パッケージが採用されています。

アプリケーション

  • 基幹系通信
  • 超短波(VHF)、極超短波(UHF)、6GHzまでのセルラ
  • 時分割複信(TDD)および周波数分割複信(FDD)アプリケーション

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$191.32

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADRV9003BBCZ
  • HTML
  • HTML
ADRV9003BBCZ-RL
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

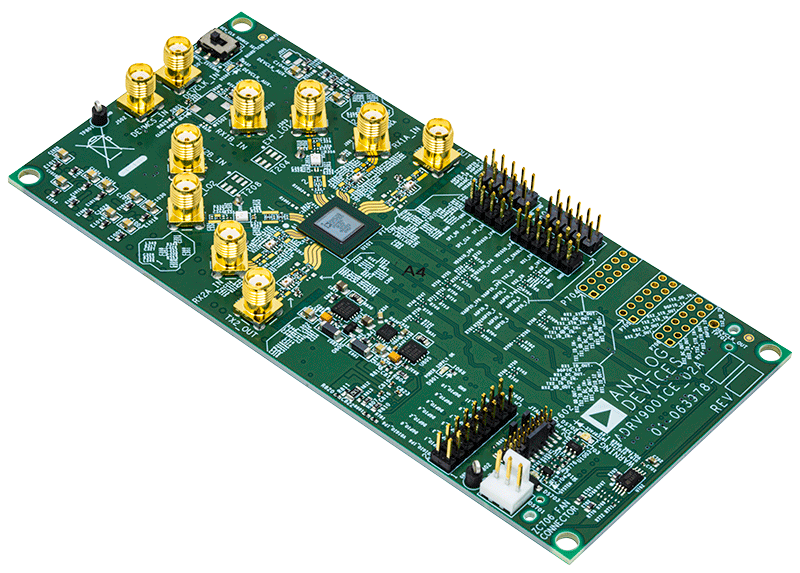

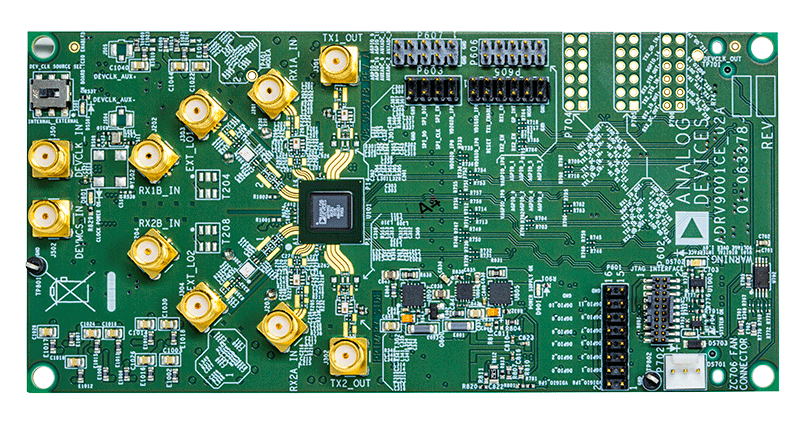

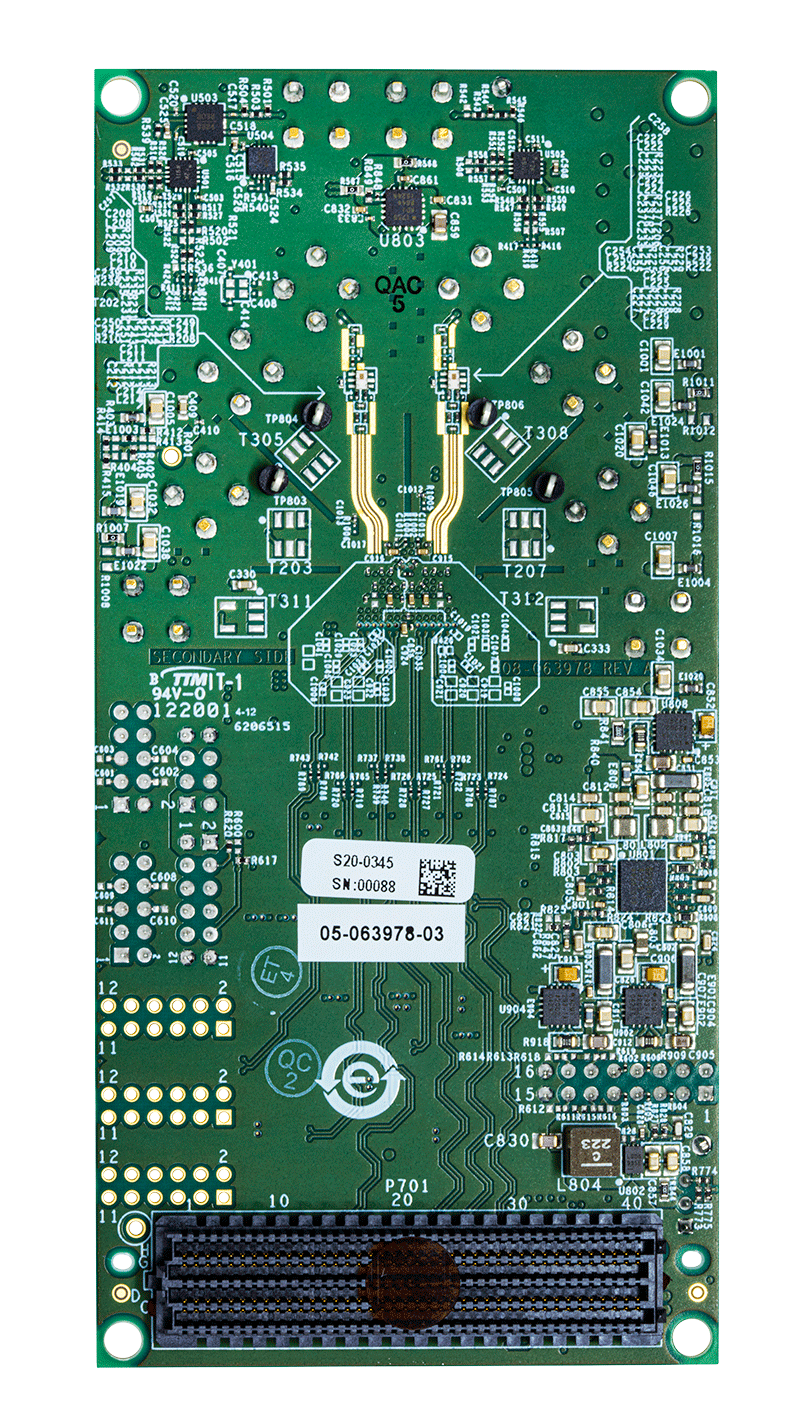

EVAL-ADRV9002

RFアジャイル・トランシーバー・ファミリ用システム開発ユーザ・ガイド

zoom

EVAL-ADRV9002

RFアジャイル・トランシーバー・ファミリ用システム開発ユーザ・ガイド

RFアジャイル・トランシーバー・ファミリ用システム開発ユーザ・ガイド

機能と利点

  • 30MHz~6GHzの周波数範囲にわたって動作する2 × 2狭帯域/広帯域RFトランシーバー・プラットフォーム
  • フル機能の評価用無線カード
    • ADRV9002NP/W1/PCBZ:30MHz~3GHzの周波数帯用
    • ADRV9002NP/W2/PCBZ:3GHz~6GHzの周波数帯用
  • 以下がオンボードで可能
    • クロックおよびMCS分配
    • 高効率電源ソリューション向けリファレンス設計
    • 消費電力モニタリング・ソリューション
  • FPGAマザーボード(ZC706およびZCU102)用FMCコネクタ
  • 1つのFMCコネクタから給電
  • 回路図、レイアウト、BOM、HDL、ドライバ、アプリケーション・ソフトウェアを含む

製品の詳細

ADRV9002NP/W1/PCBZおよびADRV9002NP/W2/PCBZは、ADRV9002デュアルチャンネル狭帯域/広帯域RFトランシーバーのデモンストレーション用に設計された無線カードです。この無線カードは、デバイス評価用の2x2トランシーバー・プラットフォームを提供します。高効率電源回路ボードや高性能クロック/MCU分配など、この無線カードを動作させるために必要なペリフェラルはすべて無線ボードに搭載されています。無線カードの1つをFMCコネクタを介してFPGAマザーボードに接続すれば、フル機能のADRV9002評価用プラットフォームが完成します。

回路図/CAD/BOM/S-パラメータ/IBISファイル

このハードウェアはTESソフトウェアと共に使用すると、ADRV9003およびADRV9004トランシーバーをエミュレートできます。ADRV9003またはADRV9004トランシーバーをTESで選択すると、特定のトランシーバーに合うよう調整された必要な初期化シーケンスをソフトウェアにより生成することができます。
