ADRF5160

高出力, 88 W ピーク, シリコン SPDT, 反射スイッチ, 0.7 GHz ~ 4.0 GHz

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$17.40
特長
  • 反射, 50 Ω 設計
  • 低挿入損失:0.7 dB(代表値)〜 2.0 GHz
  • TCASE = 105°C で高出力に対応
    • 長寿命(> 10 年)(平均値)
      • CW 電力:43 dBm
      • ピーク電力:49 dBm
      • 平均 LTE 出力(8 dB PAR):41 dBm
    • シングル・イベント(< 10 秒)(平均値)
      • 平均 LTE 出力(8 dB PAR):44 dBm
  • 高直線性
    • P0.1dB:47 dBm(代表値)
    • IP3:70 dBm(代表値)
  • ESD 定格
    • HBM:4 kV、(クラス 3A)
    • CDM:1.25 kV
  • 正側(供給)単電源:5 V
  • 正電圧制御、CMOS/TTL 互換
  • 32 ピン 5 mm × 5 mm LFCSP パッケージ
製品概要
show more Icon

ADRF5160 は 0.7 GHz ~ 4.0 GHz のシリコンベースの高出力シリコン単極 2 投(SPDT)反射スイッチで、リードレスの表面実装パッケージを採用しています。このスイッチは、ロングターム・エボリューション(LTE)ベースのステーションなどの高出力のセルラ・インフラストラクチャ・アプリケーションに最適です。ADRF5160 は、41 dBm(8 dB PAR LTE、長寿命(>10 年)平均代表値)の高出力に対応し、0.7 dB(代表値)〜 2.0 GHz の低挿入損失、70 dBm(代表値)の入力 3 次インターセプト(IP3)、47 dBm の 0.1 dB 圧縮ポイント(P0.1dB)を実現します。オンチップ回路は、5 Vの正側(供給)単電源および 1.1 mA(代表値)の代表的な電源電流で動作し、ADRF5160 はピン・ダイオード・ベースのスイッチに代わる最適なソリューションとなります。

ADRF5160 は、RoHS 準拠の小型 32 ピン 5 mm × 5 mm LFCSP を採用しています。

アプリケーション

  • ワイヤレス・インフラストラクチャ
  • 防衛および高信頼性アプリケーション
  • 試験装置
  • ピン・ダイオードに代わる製品

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$17.40

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADRF5160BCPZ
  • HTML
  • HTML
ADRF5160BCPZ-R7
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

EVAL-ADRF5160

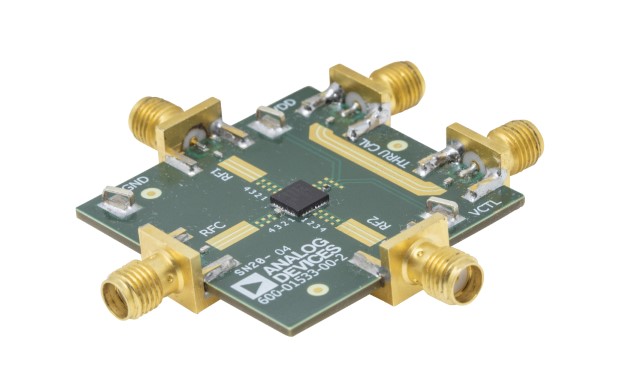

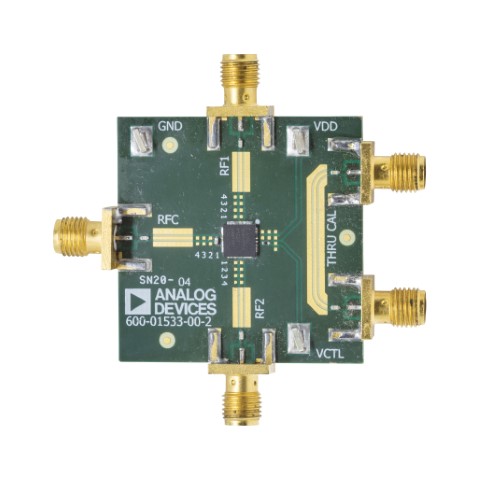

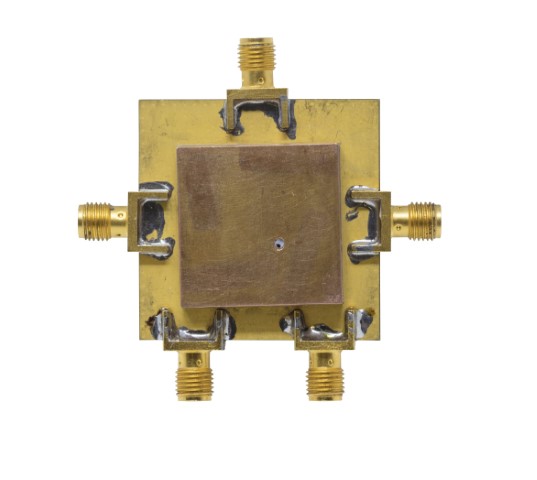

ADRF5160 評価用ボード
