ADPA9002

新規設計に推奨

GaAs, pHEMT, MMIC, Single Positive Supply, DC to 10 GHz Power Amplifier

データシート (Rev. 0)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • OP1dB: 29 dBm typical
  • Gain: up to 15 dB typical
  • OIP3: up to 43 dBm typical
  • Self biased at VDD = 12 V at 385 mA typical with an optional bias control on VGG1 for IDQ adjustment
  • 50 Ω matched input/output
  • 32-lead, 5 mm × 5 mm LFCSP

The ADPA9002 is a gallium arsenide (GaAs), pseudomorphic high electron mobility transistor (pHEMT), monolithic microwave integrated circuit (MMIC), power amplifier that operates between dc and 10 GHz. The amplifier provides 15 dB of gain, 42 dBm of OIP3, and 31.5 dBm of saturated output power (PSAT) while requiring 385 mA from a 12 V supply. The ADPA9002 is self biased in normal operation and has an optional bias control for supply quiescent current (IDQ) adjustment. The amplifier is ideal for military and space and test equipment applications. The ADPA9002 also features inputs and outputs that are internally matched to 50 Ω, housed in a RoHS compliant, 5 mm × 5 mm LFCSP premolded cavity package, making it compatible with high volume surface-mount technology (SMT) assembly equipment.

Note that throughout this data sheet, multifunction pins, such as RFOUT/VDD, are referred to either by the entire pin name or by a single function of the pin, for example, VDD, when only that function is relevant.

Applications

  • Military and space
  • Test instrumentation
ADPA9002
GaAs, pHEMT, MMIC, Single Positive Supply, DC to 10 GHz Power Amplifier
ADPA9002-fbl ADPA9002-pc ADPA9002-cd
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

アプリケーション・ノート 3

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ツールおよびシミュレーション

Sパラメータ 1

評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADPA9002

ADPA9002評価用ボード

今すぐ購入 詳細を表示

機能と利点

  • ヒート・シンク付きデュアル・レイヤRogers 4350評価用ボード
  • エンド起動2.9mm RFコネクタ
  • スルー・キャリブレーション・パス

製品詳細

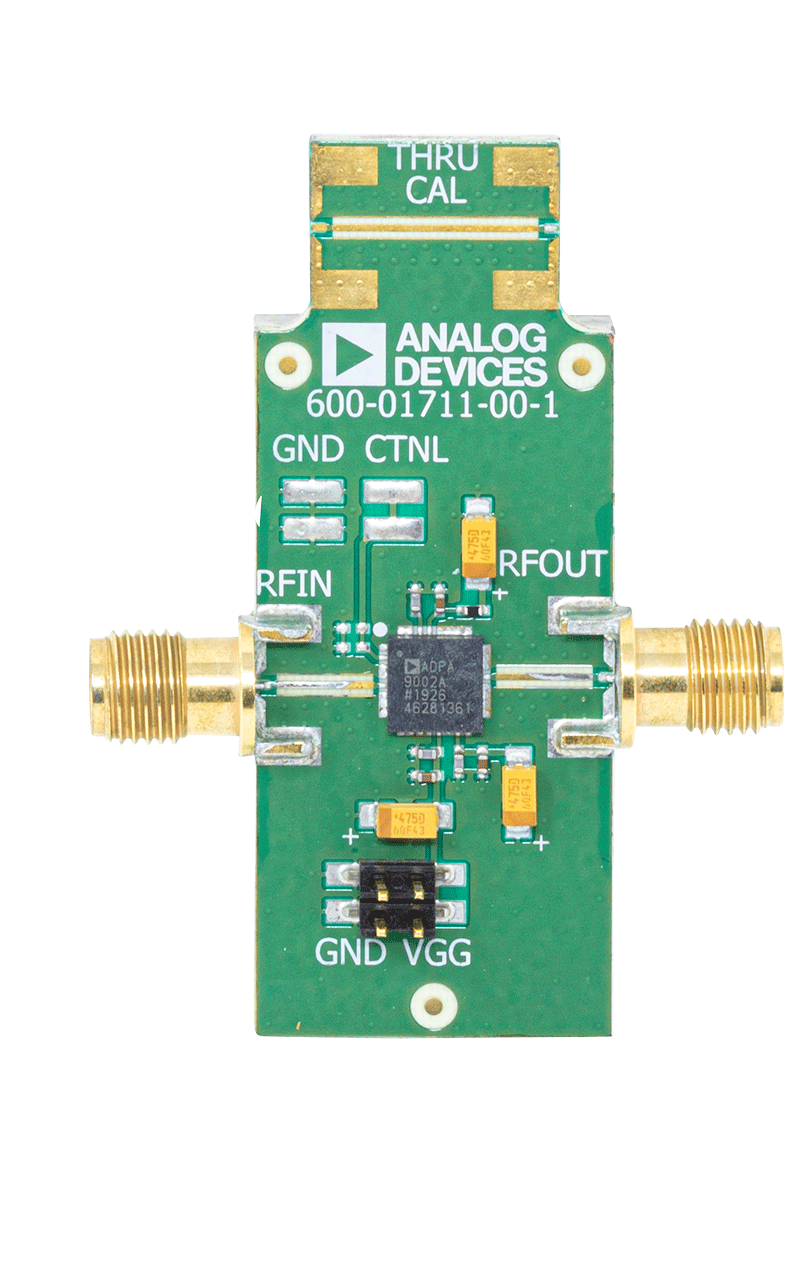

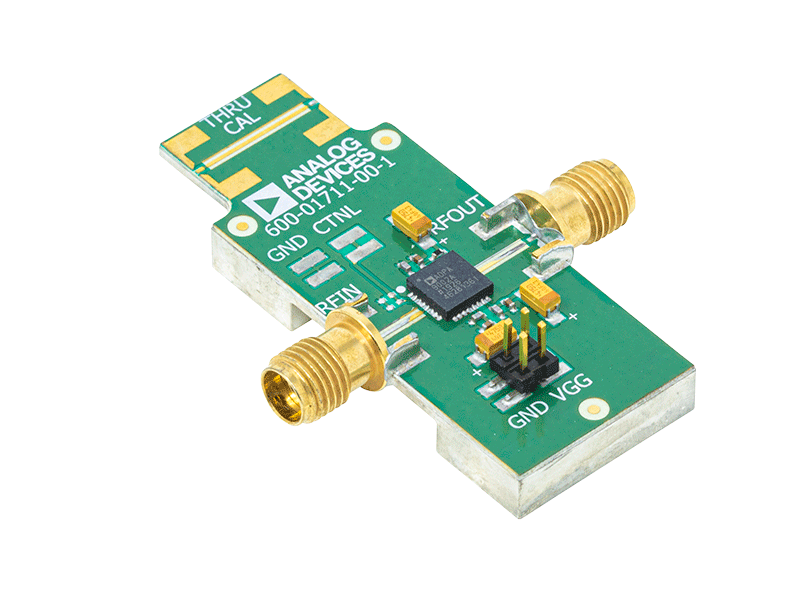

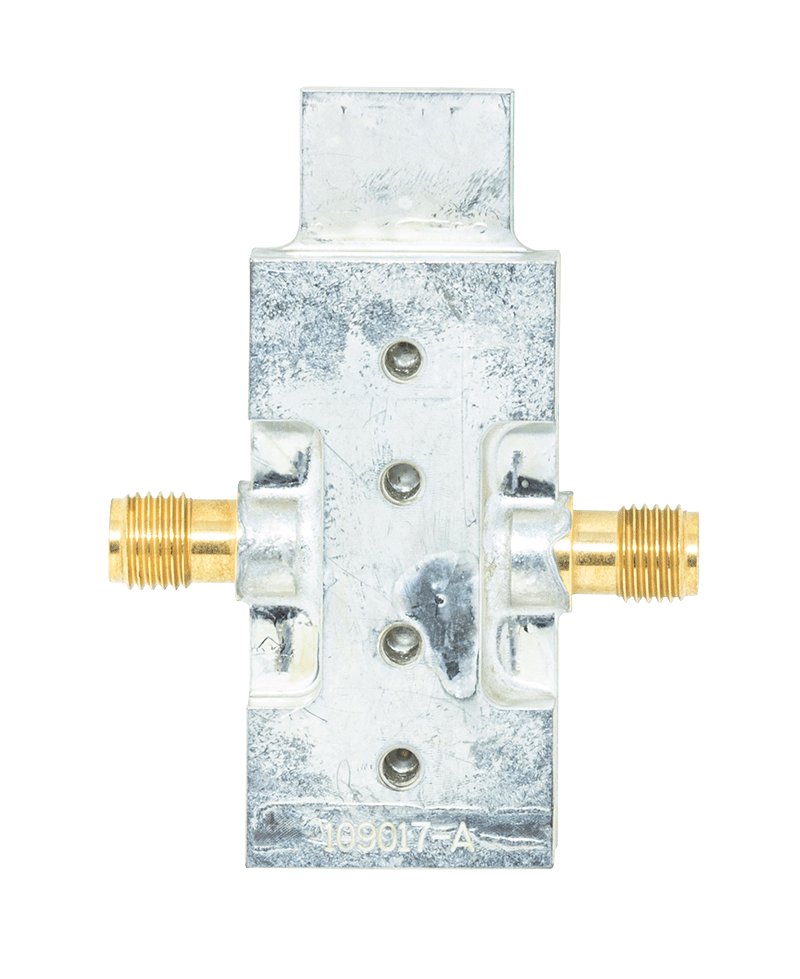

ADPA9002-EVALZは、アルミ製ヒート・シンクに取り付けられた、厚さ10ミルのRogers 4350B、銅被覆を使用したデュアル・レイヤ・プリント基板（PCB）で構成されています。ヒート・シンクは、ADPA9002の熱放散を実現すると共にPCBに機械的支持を与えます。ヒート・シンクには取り付け穴があるので、温度管理に優れた、より大型のヒート・シンクに取り付けることができます。ADPA9002-EVALZのRFINおよびRFOUTポートは2.9mmメス同軸コネクタ（J1およびJ2）で装着されており、それぞれのRFパターンは50Ωの特性インピーダンスを持ちます。ADPA9002-EVALZには、ADPA9002の動作温度−40°C～＋85°Cの全範囲で使用に適したコンポーネントが搭載されています。ボード・パターン損失をキャリブレーションするため、J5コネクタとJ6コネクタの間にスルー・キャリブレーション・パスが用意されています。スルー・キャリブレーション・パスを使用するには、J5およびJ6にRFコネクタを差し込む必要があります。スルー・キャリブレーション・パスの性能については、表2と図3を参照してください。

デバイス・グラウンド・パスとゲート制御電圧には、4ピン・ヘッダー、J3、J4を通じてアクセスします（ヘッダー接続については表1を参照）。

ADPA9002-EVALZのRFパターンは、50Ωのグランデッド・コプレーナ導波路です。パッケージのグラウンド・ピンと露出パッドは、グラウンド・プレーンに直接接続します。ヒート・シンクへの適切な電気伝導および熱伝導を確保するため、グラウンド・パドル直下の領域に特に焦点を当てて上面と底面のグランド・プレーンを複数のビアが接続されています。

ADPA9002-EVALZの電源デカップリング・コンデンサは、デバイスの特性評価に使用された構成を表しています。スコープを使用してコンデンサの数を減らすことができますが、スコープはシステムごとに異なります。コンデンサの構成を変更するときは、まずADPA9002から最も遠い最大のコンデンサを取り外すか、組み合わせることをお勧めします。

ADPA9002の詳細については、ADPA9002のデータシートを参照してください。ADPA9002-EVALZを使用する際は、データシートと併せてこのユーザ・ガイドを参照してください。
EVAL-ADPA9002
ADPA9002評価用ボード
ADPA9002 ADPA9002 ADPA9002
