特長
- PVINx 電圧範囲:3 V ～ 5.5 V
- 連続出力電流
- チャンネル1からチャンネル4（buck）:1 A
- チャンネル5（LDO）:250 mA
- 3.2 MHz 固定 PWM のスイッチング周波数特性
- 同期入力機能
- 降圧レギュレータは90°度の位相で動作します
- 個別精度有効化入力
- パワーオン・リセット出力
- 統合化された補償
- ソフト・スタートと電源投入シーケンスは突入電流を低減します
- アクティブ出力の放電スイッチ機能
- 低 ESR 出力セラミック・コンデンサで安定
- OVLO、UVM、および UVLO
- TSD 保護
- 車載アプリケーション向けに性能評価済み
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

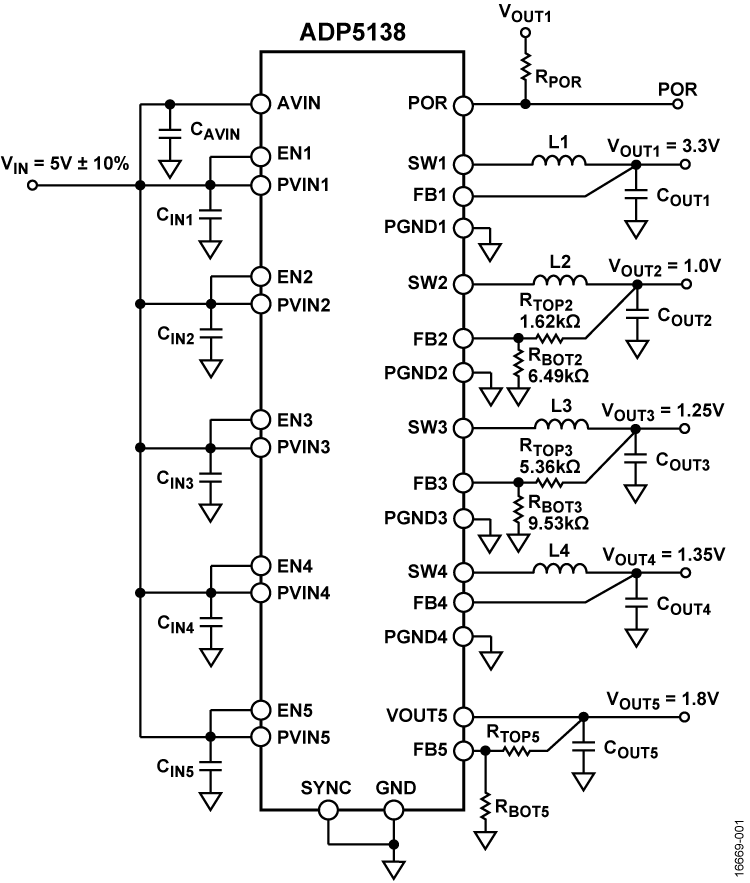

ADP5138 は、4個の高性能同期整流式降圧レギュレータと1個の低ノイズ周波（RF）低ドロップアウト（LDO）レギュレータを内蔵しています。このデバイスは、3 V 〜 5.5 V の PVINx 入力電圧で動作します。各チャンネルの出力電圧は工場出荷時に設定されていますが、抵抗を使用して 0.8 V までプログラムすることができます。各降圧レギュレータは最大 1 A の連続出力電流を供給でき、LDO は 250 mA の出力電流を供給できます。
ADP5138 は、固定 PWM スイッチング周波数（3.2 MHz）で動作するか、振幅変調（AM）帯域外の 2.8 MHz 〜 3.5 MHz の外部クロックに同期することができます。4個の降圧レギュレータは、入力リップル電流と入力コンデンサのサイズを低減するために位相が90°度ずれているため、システム電磁干渉（EMI）を低減するのに役立ちます。
ADP5138 は内部補償を内蔵しており、シンプルな設計になっています。内部のソフト・スタート回路とパワーアップ・シーケンスは、入力突入電流を低減するのに役立ちます。
ADP5138 は入力電圧を監視し、入力過電圧ロックアウト（OVLO）、低電圧モニタ（UVM）、および低電圧ロックアウト（UVLO）機能を提供します。また、出力の低電圧および過電圧を監視します。パワーオン・リセット（POR）信号は、入力または出力電圧故障が発生するとアサートされます。
追加保護には、過電流保護（OCP）、サーマル・シャットダウン（TSD）が含まれます。
ADP5138 は、−40° C ～ +125° C の温度範囲で動作し、28ピンの LFCSP パッケージを採用しています。
アプリケーション
- オートモーティブ
- 工業用機器、計測器
- DC/DCポイント・オブ・ロード（POL）アプリケーション
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADP5138
資料
Filters
1つが該当
-
すべて
-
ユーザ・ガイド
-
データシート
-
すべて
-
English
-
日本語
データシート
2
ユーザ・ガイド
1
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| ADP5138ACPZ-2-R7 |

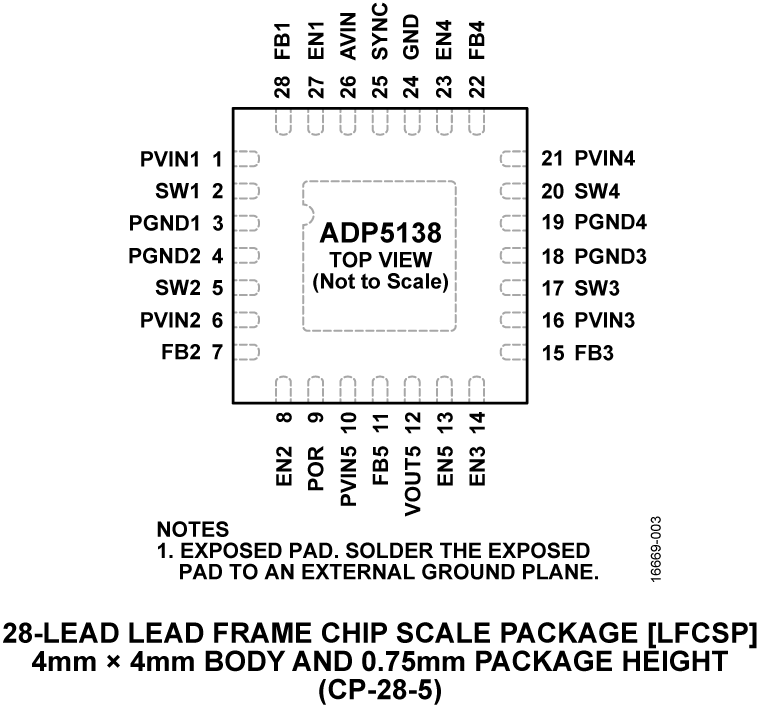

28-Lead LFCSP (4mm x 4mm w/ EP)
|
|
|
| ADP5138WACPZ-1-R7 |
28-Lead LFCSP (4mm x 4mm w/ EP)
|
|
- ADP5138ACPZ-2-R7
- ピン／パッケージ図
-
28-Lead LFCSP (4mm x 4mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADP5138WACPZ-1-R7
- ピン／パッケージ図
-
28-Lead LFCSP (4mm x 4mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
ソフトウェアおよび製品のエコシステム
評価用キット 1
EVAL-ADP5138
ADP5138 評価用ボード
機能と利点
- ADP5138用のフル機能評価用ボード
- コンパクトなソリューション・サイズ
- 優れた温度性能を実現する高ガラス転移温度の4層 PCB
- 縦型印刷回路テール・ピン・ヘッダーによる接続性
- 電源電圧
- 3 V ～ 5.5 V（PVINx、標準5 V）
- クワッド 1 A 降圧レギュレータおよび 250 mA RF LDO レギュレータ用の固定または可変出力オプション
- 各レギュレータの独立したイネーブル・コントロール
- パワーオン・リセット出力
製品の詳細

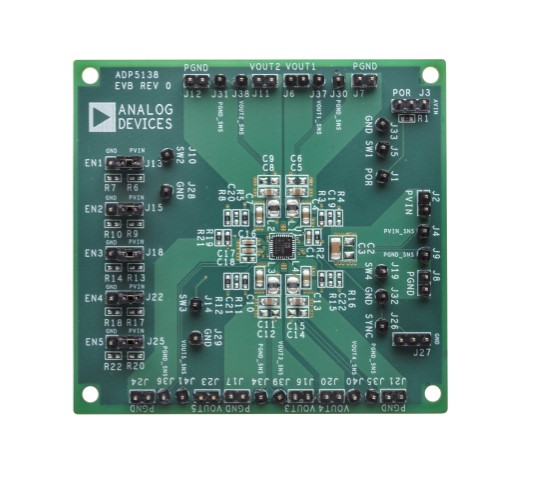

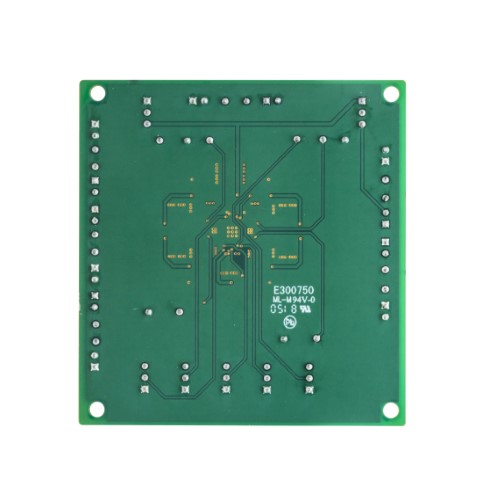

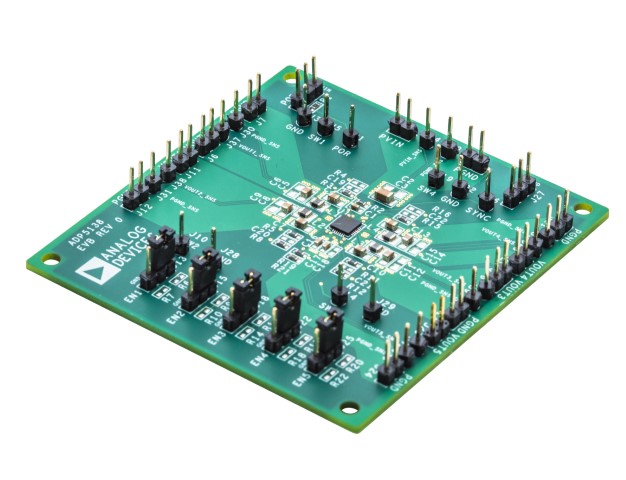

ADP5138W-1-EVALZ 評価用ボードは、ユーザがほぼ理想的な印刷回路基板（PCB）レイアウトでADP5138の性能を評価できる完全でコンパクトなソリューションを提供します。
評価用ボード上のメイン・デバイスである ADP5138 は、4個の高性能同期整流式降圧レギュレータと1個の低ノイズ周波（RF）低ドロップアウト（LDO）レギュレータを内蔵しています。
ADP5138W-1-EVALZ は、各レギュレータに独立したイネーブル・コントロールを備えており、ADP5138 を評価する際に柔軟な設定を行うことができます。
ADP5138 レギュレータの詳細は、アナログ・デバイセズ提供の ADP5138 データシートに記載されています。ADP5138W-1-EVALZ を使用する際は、データシートと本ユーザー・ガイドを併せて参照してください。
