ADHV4710

新規設計に推奨

110Vの高電圧、1Aの大電流で動作可能なオペアンプ

データシート (Rev. 1)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 広い高電圧供給範囲：±12V～±55V
  • 低静止電流：12mA
  • 高い出力能力
    • 出力電圧範囲：最大±52V（IOUT = ±100mA時）
    • 高出力の電流駆動：±1A連続
    • 高スルー・レート：±1300V/μs（1nF負荷時）
  • 広い設定可変性
    • 外部補償と出力スルー制限により、制限なく容量性負荷の安定性を確保
    • 外部トランスコンダクタンスRSLEWにより、任意のゲインおよび調整可能なスルー・レートに対し安定
    • シャットダウン・モードを備えたプログラマブルな供給電流
  • フォルトの保護およびモニタリング
    • デジタル的にプログラマブルな、電流、電圧、サーマル・シャットダウンの各制限値
  • デザインイン・フレンドリ
    • パッケージ：80ピン、12mm × 12mm TQFP
      • 取り付け式ヒートシンク用にEPADが上向きに配置されたパッケージ
  • 動作温度範囲：−40°C～+85°C

ADHV4710は、高電圧、大電力、高速のオペアンプであり、容量性負荷および抵抗性負荷に対し、±1300V/μsのレートで最大±1Aまで駆動できるよう最適化されています。高電圧アンプを低電圧アナログ回路およびSPIプログラマブルなデジタル・エンジンと組み合わせたADHV4710は、自動試験装置（ATE）、プログラマブル電源、圧電素子駆動などの高電圧アプリケーション用に最適です。

ADHV4710は、高電圧シグナル・チェーンに対し幅広い設定が可能です。アンプは、高ゲイン時に高スルー・レートおよび広帯域幅を実現しますが、高電圧の入力および出力に対して低ゲインに設定することも可能です。トランスコンダクタンス抵抗RSLEWを外付けすることにより、任意のゲインおよび調整可能スルー・レートでの安定性を確保できます。補償コンデンサCCOMPを外付けすれば、アンプ出力は容量性負荷を制限なく安定して駆動できます。

アナログ・デバイセズが独自に開発した高電圧BCDMOSプロセス、革新的な高電圧アーキテクチャ、熱強化型パッケージが、この高性能アンプを可能にしています。フォルトに対する保護およびモニタリングはSPIを用いて設定できます。ジャンクション温度センサーの電圧出力や調整可能なシャットダウン遅延などの機能を可能にするアナログ機能も備わっています。ADHV4710は、最大±55Vの高電圧両電源、非対称両電源、110Vの単電源で動作します。

アプリケーション

  • 高電圧パワー・アンプ（PA）
  • 高電圧SMU/VIソース
  • 高電圧任意波形発生器（AWG）
  • 圧電トランスジューサ駆動
  • プログラマブル電源
ADHV4710
110Vの高電圧、1Aの大電流で動作可能なオペアンプ
ADHV4710 Functional Block Diagram ADHV4710 Pin Configuration ADHV4710 Chip Illustration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 3

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
電圧リファレンス 1
ADR365
製造中 電圧リファレンス、5.0VOUT、低ノイズ、高シンク / ソース能力、低消費電力
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADHV4710

ADHV4710（110V、高電圧、1A電流オペアンプ）の性能評価

今すぐ購入 詳細を表示

機能と利点

  • ADHV4710の評価が簡単
  • 安定した温度管理
  • LVDSインターフェースの電気的絶縁
  • ユーザ定義の回路構成に対応
  • エッジ・マウント・コネクタおよびテスト・ポイントを装備

製品詳細

このユーザ・ガイドでは、ADHV4710の評価に使用されるEVAL-ADHV4710SDZボードについて説明します。ADHV4710は12mm × 12mmの80ピン薄型クワッド・フラット・パッケージ（TQFP）で提供され、ヒート・シンクを取り付けるための露出パッドを上面に備えています。この評価用ボードは、ユーザ定義の様々な構成で迅速かつ容易にADHV4710を評価するためのプラットフォームとなります。

ADHV4710は、ピエゾ・ドライバ、LCD/OLEDパネル形成、プログラム可能な電源など、要求の厳しいアプリケーションに最適です。

ADHV4710のデータシートには、ADHV4710の全仕様と動作の詳細が記載されています。このユーザ・ガイドと併せて参照してください。

アプリケーション

  • 高電圧パワー・アンプ（PA）
  • 高電圧SMU/VIソース
  • 高電圧任意波形ジェネレータ（AWG）
  • 圧電トランスデューサ駆動
  • プログラム可能な電源
EVAL-ADHV4710
ADHV4710（110V、高電圧、1A電流オペアンプ）の性能評価

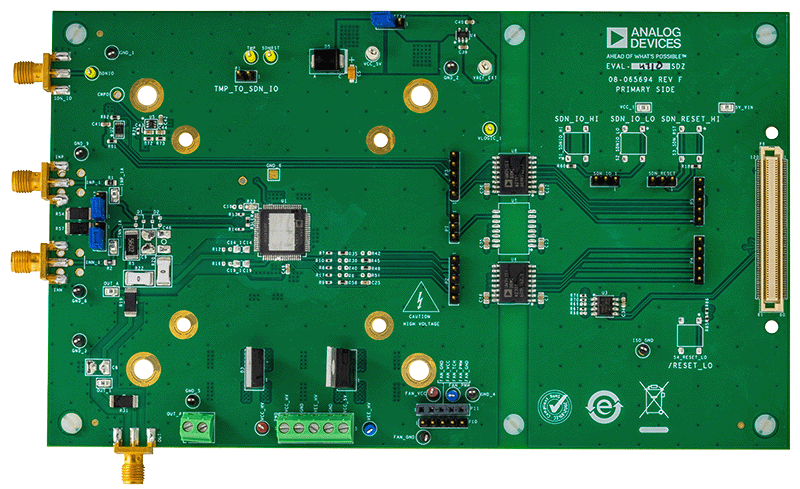

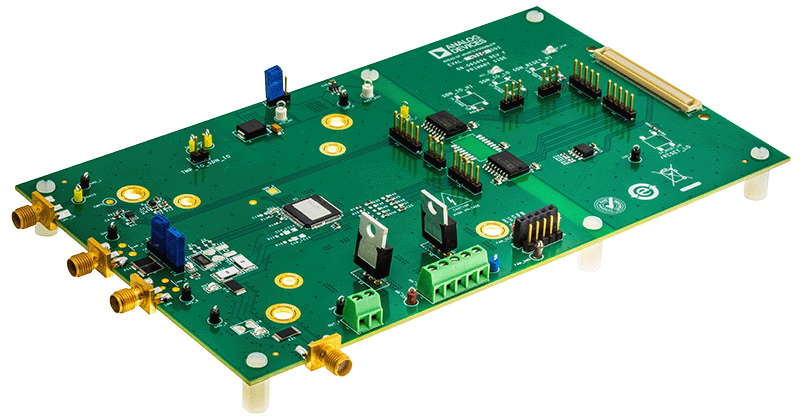

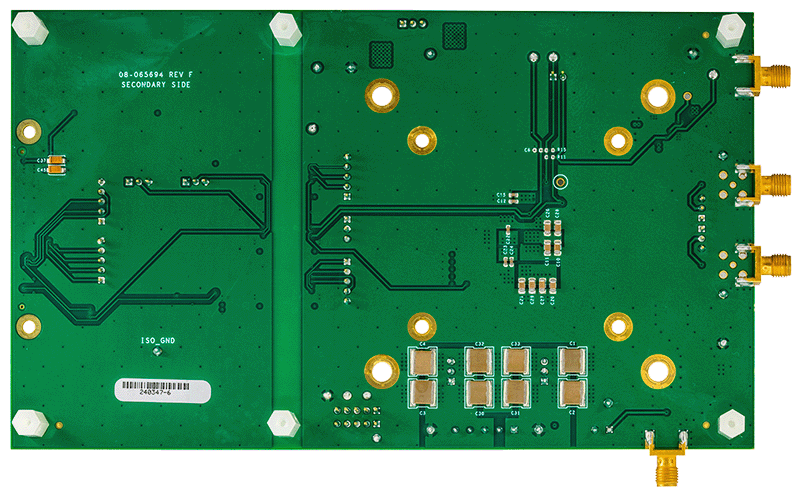

EVAL-ADHV4710 Board Photo Angle View EVAL-ADHV4710 Board Photo Top View EVAL-ADHV4710 Board Photo Bottom View
