製品概要
機能と利点
- ADHV4710の評価が簡単
- 安定した温度管理
- LVDSインターフェースの電気的絶縁
- ユーザ定義の回路構成に対応
- エッジ・マウント・コネクタおよびテスト・ポイントを装備
製品概要

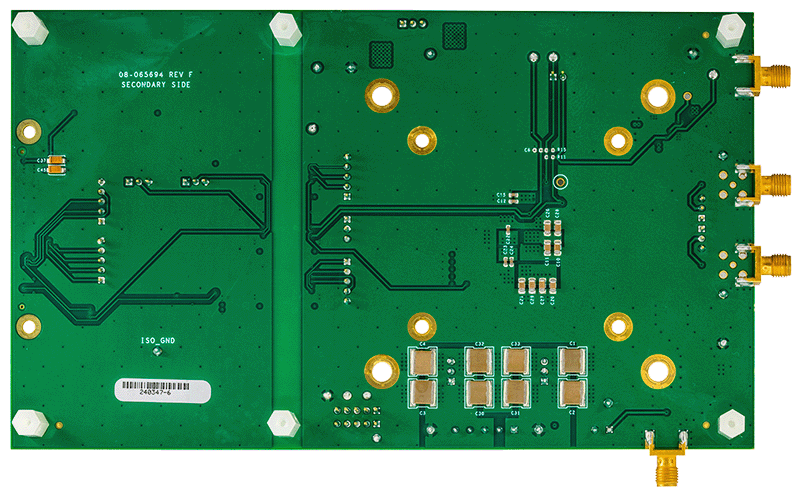

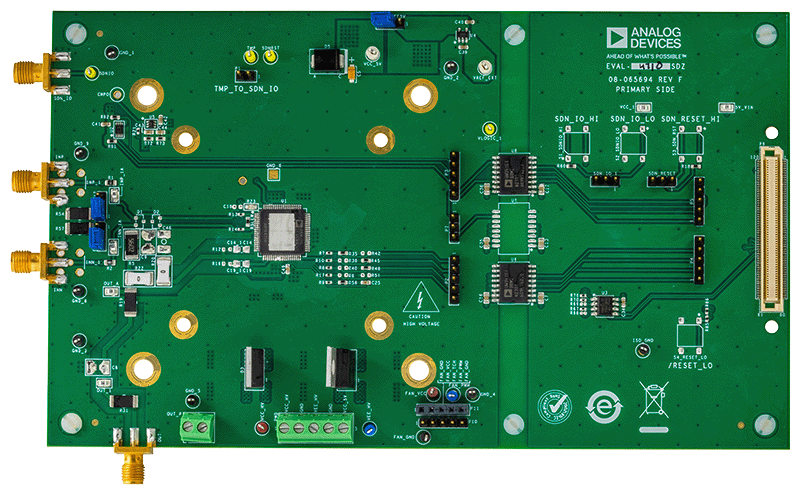

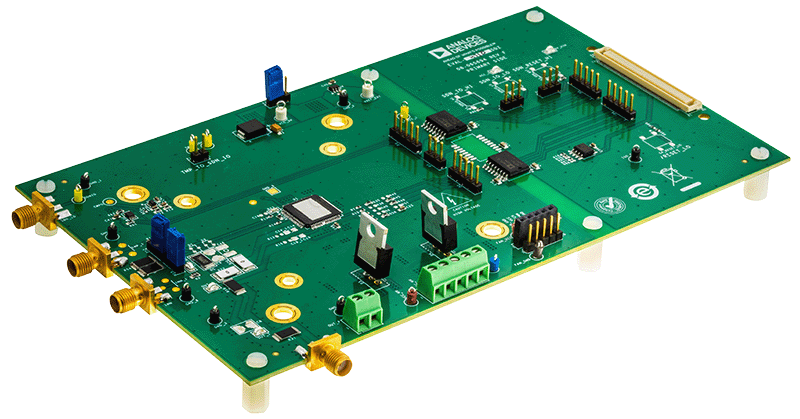

このユーザ・ガイドでは、ADHV4710の評価に使用されるEVAL-ADHV4710SDZボードについて説明します。ADHV4710は12mm × 12mmの80ピン薄型クワッド・フラット・パッケージ（TQFP）で提供され、ヒート・シンクを取り付けるための露出パッドを上面に備えています。この評価用ボードは、ユーザ定義の様々な構成で迅速かつ容易にADHV4710を評価するためのプラットフォームとなります。
ADHV4710は、ピエゾ・ドライバ、LCD/OLEDパネル形成、プログラム可能な電源など、要求の厳しいアプリケーションに最適です。
ADHV4710のデータシートには、ADHV4710の全仕様と動作の詳細が記載されています。このユーザ・ガイドと併せて参照してください。
アプリケーション
- 高電圧パワー・アンプ（PA）
- 高電圧SMU/VIソース
- 高電圧任意波形ジェネレータ（AWG）
- 圧電トランスデューサ駆動
- プログラム可能な電源
マーケット＆テクノロジー
対象となる製品
パッケージの内容
- EVAL-ADHV4710SDZ評価用ボード
- アルミ製ヒート・シンク
- 管軸流ファン
- 機械部品 - ネジとスタンドオフ
はじめに
- SDP-K1コントローラ・ボード（別売り）
- ACEソフトウェア
- EVAL-ADHV4710SDZ ACEプラグイン
- GC Electronics 10-8109ヒート・シンクZ9コンパウンドまたは同等品
- 6～20インチ・オンスのトルク・ドライバ（Tohnichi RTD20Zまたは同等品）
- カプトン・テープ（Bertech KPT-1/2または同等品）
