ADA4571-2

新規設計に推奨

AMR角度センサー、信号処理回路を内蔵

データシート (Rev. 0) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 代理機能システム向け高精度、2チャンネル、絶縁型AMR角度センサー
  • 角度範囲: 0° ～ 180°
  • 角度誤差：0.1°（typ）
  • チャンネルごとのアナログのサイン出力とコサイン出力
  • レシオメトリック出力電圧
  • 低温度ドリフトと低ライフタイム・ドリフト
  • 逐次比較レジスタ（SAR）又はΣ-Δの A/D コンバータを駆動可能
  • 磁気抵抗(MR)ブリッジ温度補償モード
  • 温度範囲: -40 °C ～ +150°C
  • 電源電圧(VDD): 3 V～5.5 V
  • 最小位相遅延
  • 16ピン、SOICパッケージで供給
  • 車載アプリケーション向けの性能評価済み

ADA4571-2は信号処理アンプとADCドライバを内蔵した2チャンネル異方性磁気抵抗(AMR)センサーです。この製品 は周囲磁界の角度位置を示すアナログ出力を発生します。

各チャンネルは１つのパッケージに収納された2つのチップで構成されています: AMRセンサーと可変ゲイン計装アンプ。ADA4571-2 は、チャンネルごとに回転磁界の角度に関係するクリーンで増幅されたコサイン波信号とサイン波信号を出力します。出力電圧範囲は電源電圧に比例します。

各センサー・チャンネルは、相対角度が互いに45 °の2 個の分離したホイートストン・ブリッジを内蔵しています。ICパッケージの平面に平行の回転磁界により、センサーと磁界方向間の角度（α）の 2 倍の角周波数の2 つのサイン波出力信号が発生します。ICパッケージの平面に平行の均一磁界内では、出力信号はセンサーと磁石間のエア・ギャップとは無関係です。

ADA4571-2 は 16 ピン SOIC パッケージを採用しています。

製品のハイライト

  1. 非接触角度測定。
  2. 磁界強度ではなく磁界方向を測定。
  3. エア・ギャップ変動に対する感度は最小
  4. 大きな動作距離
  5. 高精度（弱い飽和磁界の場合でも）
  6. 最小の温度ドリフトとライフタイム・ドリフト
  7. 無視できるヒステリシス
  8. シングル・チップ・ソルーション

アプリケーション

  • 永久磁石同期電動機（PMSM）制御と位置決め
  • 非接触角度の測定と検出
  • 磁気角度位置の検出
ADA4571-2
AMR角度センサー、信号処理回路を内蔵
ADA4571-2 Functional Block Diagram ADA4571-2 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 1

アプリケーション・ノート 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ツールおよびシミュレーション

Virtual Eval（仮想評価、 ベータ版）

Virtual Evalは、ADC、DAC、およびその応用製品評価を支援するウェブベースの設計ツールです。アナログ・デバイセズのサーバ上にあるモデルを使用して、重要な部品の性能特性をわずか数秒でシミュレートします。使用時は、入力トーンや外部ジッタなどの動作条件のほか、ゲインやデジタル・ダウンコンバージョンといったデバイス機能を設定してください。ノイズ、歪み、分解能、FFT、タイミング図、周波数応答プロット、その他さまざまな性能特性を確認することができます。

ツールを開く
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
EVAL-ADA4571-2

ADA4571-2 Evaluation Board

今すぐ購入 詳細を表示

機能と利点

  • USB 2.0 interface
  • Jumper or computer controlled temperature compensation mode enable
  • Jumper or computer controlled power-down mode enable
  • Measurement test points and coaxial connectors

製品詳細

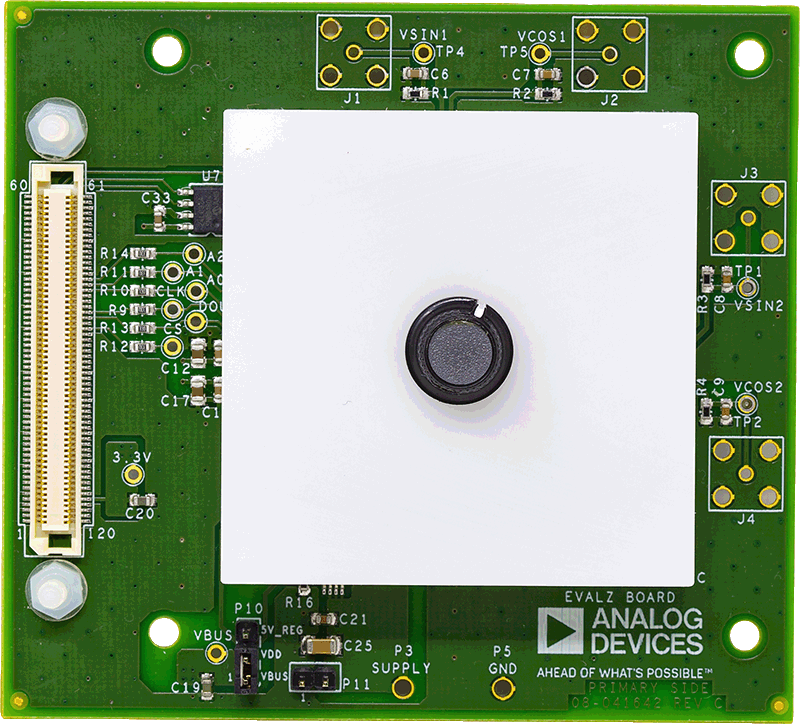

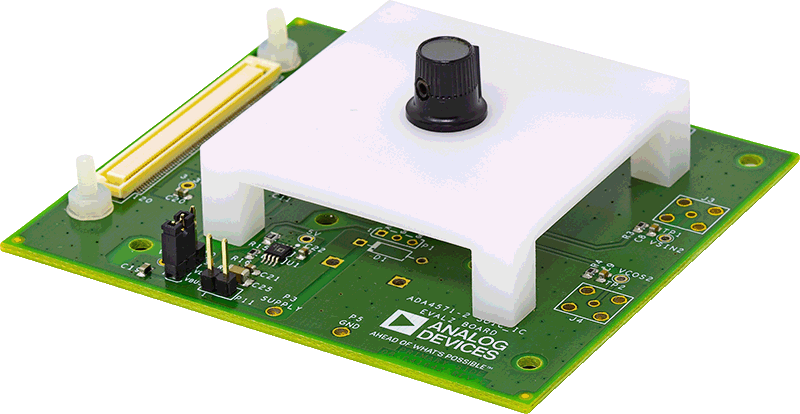

The EVAL-ADA4571-2 shows the ADA4571-2 in an end of shaft magnet configuration. The evaluation kit is composed of an ADA4571-2 motherboard, a magnetic stimulus on a hand turnable mount, a USB interface, and an SDP-S controller board. The required LabVIEW 2013 graphical user interface (GUI) software for Windows® is available on the ADA4571-2 product page.

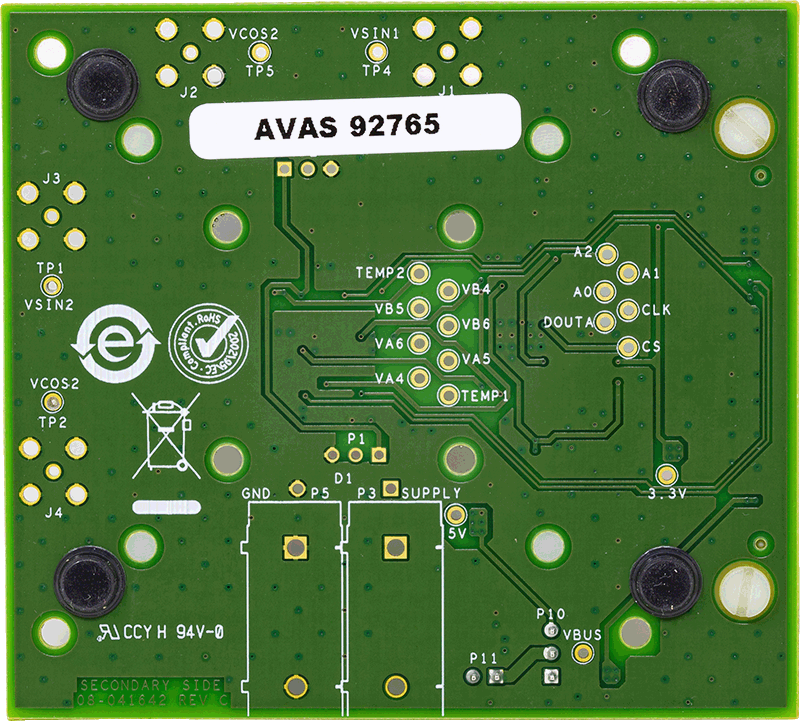

The EVAL-ADA4571-2 features an on-board 5 V regulator, a 6 channel simultaneous sampling analog-to-digital converter (ADC), and jumpers for enabling the temperature compensation and power-down modes within the ADA4571-2. The motherboard also features test points and unpopulated coaxial connectors for the six outputs of the device.
