アナログ・デバイセズの高精度低消費電力シグナル・チェーンは、小型のバッテリ電源アプリケーションや消費電力に関する要求が厳しいアプリケーション用に設計され、最適化されています。アナログ・デバイセズのソリューションは、高精度のアンプ、電圧リファレンス、A/Dコンバータ（ADC）、絶縁、マイクロコントローラ（MCU）などのコンポーネントを組み合わせて、センサーからシステムまでのソリューションを構成します。センサー・タイプ、サンプル・レート、シングルエンド／差動センサー入力信号、シングル・チャンネル／マルチチャンネルなどのすべての主要ベクトルについて、これらのシグナル・チェーンをご検討ください。携帯型バイタル・サイン・モニタリング(VSM）、ワイヤレス環境モニタリング（温度、CO2ガス、COガス、pH）、状態基準モニタリング（CbM）などのアプリケーションに加え、センサー・バイアスを含めて、インテリジェント・フロー・メータや振動検出などの産業用途に使用できます。

高精度、低消費電力シグナル・チェーン

高精度、低消費電力のシグナル・チェーン・オプション		マルチチャンネル、差動入力、 16ビット、2.4kSPS以上	マルチチャンネル、シングルエンド入力、 16ビット、2.4kSPS以上	マルチチャンネル、差動入力、 24ビット、2.4kSPS未満	マルチチャンネル、差動入力、16ビット	シングル・チャンネル、差動入力、16ビット	シングル・チャンネル、16ビット、 2.4kSPS以上
高精度、低消費電力のシグナル・チェーン・オプション		マルチチャンネル、差動入力、 16ビット、2.4kSPS以上	マルチチャンネル、シングルエンド入力、 16ビット、2.4kSPS以上	マルチチャンネル、差動入力、 24ビット、2.4kSPS未満	マルチチャンネル、差動入力、16ビット	シングル・チャンネル、差動入力、16ビット	差動入力、サイズを最適化	差動入力、ノイズを最適化	シングルエンド入力
センサー・タイプ	生体信号、生体電位				•	•
	フルブリッジ・ストレイン・ゲージ	•		•			•
	1/2ブリッジ・ストレイン・ゲージ	•		•				•
	1/4ブリッジ・ストレイン・ゲージ		•	•					•
	ポテンショメータ変換器	•	•	•				•
	電圧	•	•	•					•
	熱電対			•
	サーモメータ、PT100、PT1000	•		•			•
	オーム抵抗	•		•			•

マルチチャンネル、差動入力、16ビット、2.4kSPS以上

サポートされているセンサー：フルブリッジ・ストレイン・ゲージ、1/2ブリッジ・ストレイン・ゲージ、ポテンショメータ変換器、電圧、サーモメータ、PT100、PT1000、オーム抵抗

計装アンプ	オペアンプ	ADC	電圧リファレンス	絶縁	MCU
MAX41400 低消費電力、高精度のプログラマブル・ゲイン計装アンプ	MAX40024 低ノイズ、低消費電力の低バイアス電流アンプ	AD4698 16ビット、8チャンネル、1MSPSのEady DriveマルチプレクスSAR ADC	ADR3625 高精度、マイクロパワー、高電流出力の電圧リファレンス	ADuM1441 マイクロパワー4チャンネル・デジタル・アイソレータ、デフォルト出力レベル：ハイ（チャンネル取り扱い可能信号方向：3/1）	MAX32655 FPUベースのマイクロコントローラとBluetooth 5.2を内蔵した低消費電力のArm Cortex-M4プロセッサ

Power Solutions

マルチチャンネル、差動入力、16ビット、2.4kSPS以上

LTspice シミュレーション

AD4000_THDS_V01.asc
AD4000_THDS_V02.asc

マルチチャンネル、シングルエンド入力、16ビット、2.4kSPS以上

サポートされているセンサー：1/4ブリッジ・ストレイン・ゲージ、ポテンショメータ変換器、電圧

オペアンプ	ADC	電圧リファレンス	絶縁	MCU
MAX40024 低ノイズ、低消費電力の低バイアス電流アンプ	AD4698 16ビット、8チャンネル、1MSPSのEady DriveマルチプレクスSAR ADC	ADR3625 高精度、マイクロパワー、高電流出力の電圧リファレンス	ADuM1441 マイクロパワー4チャンネル・デジタル・アイソレータ、デフォルト出力レベル：ハイ（チャンネル取り扱い可能信号方向：3/1）	MAX32655 FPUベースのマイクロコントローラとBluetooth 5.2を内蔵した低消費電力のArm Cortex-M4プロセッサ

Multi-Channel Voltage Current and Biosignal Measurement

Power Solutions

Multichannel, Single-Ended Input, 16 Bits, above 2.4 kSPS

マルチチャンネル、差動入力、24ビット、2.4kSPS未満

サポートされているセンサー：フルブリッジ・ストレイン・ゲージ、1/2ブリッジ・ストレイン・ゲージ、1/4ブリッジ・ストレイン・ゲージ、ポテンショメータ変換器、電圧、熱電対、サーモメータ、PT100、PT1000、オーム抵抗

オペアンプ	ADC	電圧リファレンス	絶縁	MCU
MAX40024 低ノイズ、低消費電力の低バイアス電流アンプ	AD4130-8 PGAおよびFIFOを内蔵した32μAの超低消費電力24ビット・シグマ・デルタADC	ADR3625 高精度、マイクロパワー、高電流出力の電圧リファレンス	ADuM1441 マイクロパワー4チャンネル・デジタル・アイソレータ、デフォルト出力レベル：ハイ（チャンネル取り扱い可能信号方向：3/1）	MAX32655 FPUベースのマイクロコントローラとBluetooth 5.2を内蔵した低消費電力のArm Cortex-M4プロセッサ

Power Solutions

マルチチャンネル、差動入力、24ビット、2.4kSPS未満

マルチチャンネル、差動入力、16ビット

生体電位または生体信号センサーをサポート

計装アンプ	ADC	電圧リファレンス	絶縁	MCU
AD8233 ウェアラブル製品向けの50μA、2mm × 1.7mm WLCSPの低ノイズ心拍数モニタ	AD4698 16ビット、8チャンネル、1MSPSのEady DriveマルチプレクスSAR ADC	ADR3625 高精度、マイクロパワー、高電流出力の電圧リファレンス	ADuM1441 マイクロパワー4チャンネル・デジタル・アイソレータ、デフォルト出力レベル：ハイ（チャンネル取り扱い可能信号方向：3/1）	MAX32655 FPUベースのマイクロコントローラとBluetooth 5.2を内蔵した低消費電力のArm Cortex-M4プロセッサ

Power Solutions

マルチチャンネル、差動入力、16ビット

シングル・チャンネル、差動入力、16ビット

生体電位または生体信号センサーをサポート

計装アンプ	ADC	電圧リファレンス	絶縁	MCU
AD8233 ウェアラブル製品向けの50μA、2mm × 1.7mm WLCSPの低ノイズ心拍数モニタ	AD4008 16ビット、2MSPS/1MSPS/500kSPSの高精度疑似差動SAR ADC	ADR3625 高精度、マイクロパワー、高電流出力の電圧リファレンス	ADuM1441 マイクロパワー4チャンネル・デジタル・アイソレータ、デフォルト出力レベル：ハイ（チャンネル取り扱い可能信号方向：3/1）	MAX32655 FPUベースのマイクロコントローラとBluetooth 5.2を内蔵した低消費電力のArm Cortex-M4プロセッサ

Single-Channel Voltage Current and Biosignal Measurement

Power Solutions

Single-Channel, Differential Input, 16 Bits

LTspice シミュレーション

AD4000_THDS_V01.asc
AD4000_THDS_V02.asc

シングル・チャンネル、16ビット、2.4kSPS以上、差動入力、サイズを最適化

サポートされているセンサー：フルブリッジ・ストレイン・ゲージ、サーモメータ、PT100、PT1000、オーム抵抗

計装アンプ	オペアンプ	ADC	電圧リファレンス	絶縁	MCU
MAX41400 低消費電力、高精度のプログラマブル・ゲイン計装アンプ	MAX40023 低ノイズ、低消費電力の低バイアス電流アンプ	AD4008 16ビット、2MSPS/1MSPS/500kSPSの高精度疑似差動SAR ADC	ADR3625 高精度、マイクロパワー、高電流出力の電圧リファレンス	ADuM1441 マイクロパワー4チャンネル・デジタル・アイソレータ、デフォルト出力レベル：ハイ（チャンネル取り扱い可能信号方向：3/1）	MAX32655 FPUベースのマイクロコントローラとBluetooth 5.2を内蔵した低消費電力のArm Cortex-M4プロセッサ

Power Solutions

シングル・チャンネル、16ビット、2.4kSPS以上、
差動入力、サイズを最適化

LTspice シミュレーション

AD4000_THDS_V01.asc
AD4000_THDS_V02.asc

シングル・チャンネル、16ビット、2.4kSPS以上、差動入力、ノイズを最適化

サポートしているセンサー：1/2ブリッジ・ストレイン・ゲージ、ポテンショメータ変換器

計装アンプ	ADC	電圧リファレンス	絶縁	MCU
AD8235 WLCSPパッケージ採用の40μAマイクロパワー計装アンプ	AD4008 16ビット、2MSPS/1MSPS/500kSPSの高精度疑似差動SAR ADC	ADR3625 高精度、マイクロパワー、高電流出力の電圧リファレンス	ADuM1441 マイクロパワー4チャンネル・デジタル・アイソレータ、デフォルト出力レベル：ハイ（チャンネル取り扱い可能信号方向：3/1）	MAX32655 FPUベースのマイクロコントローラとBluetooth 5.2を内蔵した低消費電力のArm Cortex-M4プロセッサ

Power Solutions

シングル・チャンネル、16ビット、2.4kSPS以上、差動入力、ノイズを最適化

LTspice シミュレーション

AD4000_THDS_V01.asc
AD4000_THDS_V02.asc

シングル・チャンネル、16ビット、2.4kSPS以上、シングルエンド入力

サポートされているセンサー：1/4ブリッジ・ストレイン・ゲージ、電圧

オペアンプ	ADC	電圧リファレンス	絶縁	MCU
MAX40023 低ノイズ、低消費電力の低バイアス電流アンプ	AD4008 16ビット、2MSPS/1MSPS/500kSPSの高精度疑似差動SAR ADC	ADR3625 高精度、マイクロパワー、高電流出力の電圧リファレンス	ADuM1441 マイクロパワー4チャンネル・デジタル・アイソレータ、デフォルト出力レベル：ハイ（チャンネル取り扱い可能信号方向：3/1）	MAX32655 FPUベースのマイクロコントローラとBluetooth 5.2を内蔵した低消費電力のArm Cortex-M4プロセッサ

Power Solutions

Single-Channel, 16 Bits, above 2.4 kSPS, Single-Ended Input

LTspice Simulations

AD4000_THDS_V01.asc
AD4000_THDS_V02.asc

適用分野

Engineer controlling industrial robots in a factory

産業オートメーション

インダストリ4.0によって、製造とプロセス制御においてより高度な柔軟性と生産性が実現されると見込まれています。ただし、それには厄介な課題が伴います。そのため、それらをシステム・レベルのソリューションに転換するための高度な製品と技術、および産業における専門知識を備えた信頼できる協力者の存在が助けとなります。次のような使用例が含まれています。

フィールド機器
温度コントローラ

Doctor using a next generation tablet computer to view charts and patient information

ヘルスケア

アナログ・デバイセズの革新的な技術とシステムに関する専門知識は、ヘルスケアの将来を形作るのに役立っています。お客様は、当社が持つ、この分野に関する専門知識と包括的な技術ポートフォリオを組み合わせることで、人々の毎日を明るくするソリューションを実現できます。

バイタル・サインのモニタリング
疾病管理およびウェルネス
ライフ・サイエンスおよび医療計測器

Travelers being monitored in an airport by sensors

センサー・インターフェース

アナログ・デバイセズは、生体電位を使用した化学センシングや温度センサーなど、様々なセンサー・タイプに対応する高性能シグナル・コンディショニングおよび変換ソリューションを提供します。

設計ツール

アナログ・デバイセズは、設計の最適化とシミュレーションのために適切な製品を選択できるように、高精度の設計および解析ツールを幅広いポートフォリオで用意しています。

フィルタ・ウィザード

フィルタ・ウィザードを使用すると、トポロジの選択、仕様の入力、コンポーネントの選択、アクティブ・フィルタ設計のシミュレートを行うことができます。エンドtoエンド・シミュレーション用のLTspice^®シグナル・チェーン全回路図と統合できるLTspice回路図を生成して保存できます。

LTspice

LTspiceはアナログ回路のシミュレーションを容易にする機能拡張とモデルを搭載した、高性能SPICEシミュレーション・ソフトウェア、回路図入力、波形ビューアです。LTspiceのダウンロードには、アナログ・デバイセズのほとんどのスイッチング・レギュレータ、アンプのマクロモデルに加え、一般的な回路シミュレーション向けのデバイス・ライブラリが含まれています。当社の様々なSPICEシミュレーション・モデルは、こちらでご確認いただけます。

Instrumentation Amplifier Diamond Plot user interface

計装アンプ・ダイヤモンド・プロット・ツール

計装アンプ・ダイヤモンド・プロット・ツールを使用して、選択した計装アンプが必要な入力範囲で機能するかを確認できます。

高精度、低消費電力シグナル・チェーンのサポート

アナログ・デバイセズのエンジニアリング・コミュニティ・フォーラムでは、よくある質問に対する回答を見つけ、ブログを読み、回路や製品についての独自の質問をアナログ・デバイセズのエンジニアに送信できます。高精度、低消費電力のフォーラムの内容は、節電と高精度の両立が必要なシグナル・チェーンの設計に関する固有の課題に焦点を当てています。

EngineerZoneでの低消費電力に関するサポート^®

Lab technician inspecting a silicon wafer

高精度、低消費電力

高精度、低消費電力

高精度、低消費電力のシグナル・チェーンによるシステム設計の加速

EZ: Precision Low Power Support on Engineer Zone

Webcast: Extending Battery Life with Precision Low Power Signal Chains

高精度低電力

高精度、低消費電力シグナル・チェーン

マルチチャンネル、差動入力、16ビット、2.4kSPS以上

Power Solutions

LTspice シミュレーション

マルチチャンネル、シングルエンド入力、16ビット、2.4kSPS以上

Power Solutions

マルチチャンネル、差動入力、24ビット、2.4kSPS未満

Power Solutions

マルチチャンネル、差動入力、16ビット

Power Solutions

シングル・チャンネル、差動入力、16ビット

Power Solutions

LTspice シミュレーション

シングル・チャンネル、16ビット、2.4kSPS以上、差動入力、サイズを最適化

Power Solutions

LTspice シミュレーション

シングル・チャンネル、16ビット、2.4kSPS以上、差動入力、ノイズを最適化

Power Solutions

LTspice シミュレーション

シングル・チャンネル、16ビット、2.4kSPS以上、シングルエンド入力

Power Solutions

LTspice Simulations

適用分野

設計ツール

高精度、低消費電力シグナル・チェーンのサポート

最新情報

ビデオ

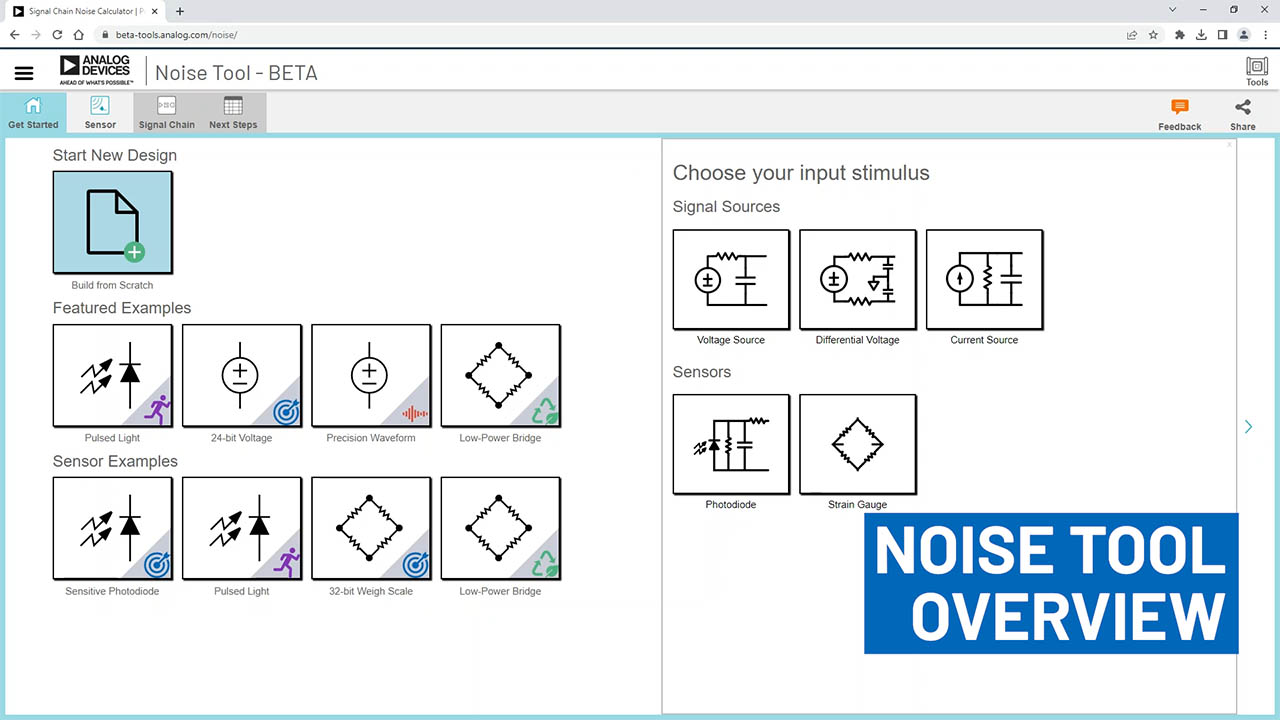

ビデオ・チュートリアル：ノイズ・ツール シリーズ
