ADA4097-2

50 V, 130 kHz, 32.5 μA per Channel, Robust, Over-The-Top, Precision Op Amp

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 10
1Ku当たりの価格 最低価格:$2.93
特長
  • Ultrawide common-mode input range: −VS − 0.1 V to −VS + 70 V
  • Wide power supply voltage range: +3 V to +50 V (to ±25 V for PSRR)
  • Low power supply current: 32.5 μA (typical)
  • Low input offset voltage: ±60 μV maximum
  • Low input offset voltage drift: ±1 μV/°C maximum (B grade)
  • Low input voltage noise
  • 6 Hz typical 1/f noise corner
  • 1000 nV p-p typical at 0.1 Hz to 10 Hz
  • GBP: 130 kHz typical for fTEST = 250 Hz
  • Slew rate: 0.1 V/μs typical at ΔVOUT = 4 V
  • Low power supply current shutdown: 20 μA maximum
  • Low input offset current: ±300 pA maximum
  • Large signal voltage gain: 120 dB minimum for ΔVOUT = 3.5 V
  • CMRR: 120 dB minimum at VCM = −0.1 V to +70 V
  • PSRR: 123 dB minimum at VSY = +3 V to ±25 V
  • Input overdrive tolerant with no phase reversal
  • ±2 kV HBM and ±1.25 kV FICDM
  • Wide temperature range: −55°C to +150°C (H grade)
  • Shutdown feature available for single 6-lead TSOT and dual 10-lead LFCSP packages
製品概要
show more Icon

The ADA4097-1/ADA4097-2 are single and dual robust, precision, rail-to-rail input and output operational amplifiers (op amps) with inputs that operate from −VS to +VS and beyond, which are referred to in this data sheet as Over-The-Top. The devices feature offset voltages of <60 μV, input bias currents (IB) of <0.3 nA, and can operate on single or split supplies that range from 3 V to 50 V. The ADA4097-1/ADA4097-2 draw 32.5 μA of supply current per channel.

The ADA4097-1/ADA4097-2 Over-The-Top input stages have robust input protection features for abusive environments. The inputs can tolerate up to 80 V of differential voltage without damage or degradation to dc accuracy. The operating common-mode input range extends from rail-to-rail and beyond, up to 70 V > –VS, independent of the +VS supply.

The ADA4097-1/ADA4097-2 are unity-gain stable and can drive loads requiring up to 20 mA per channel. The devices can also drive capacitive loads as large as 200 pF. The amplifiers are available with low power shutdown.

The ADA4097-1 is available in a standard, 6-lead thin small outline transistor (TSOT) package. The ADA4097-2 is available in an 8-lead standard small outline (SOIC_N) package, 8-lead mini small outline package (MSOP), and 10-lead lead-frame chip-scale package (LFCSP).

APPLICATIONS

  • Industrial sensor conditioning
  • Supply current sensing
  • Battery and power supply monitoring
  • Front-end amplifiers in abusive environments
  • 4 mA to 20 mA transmitters

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 10
1Ku当たりの価格 最低価格:$2.93

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADA4097-2BCPZ
  • HTML
  • HTML
ADA4097-2BCPZ-RL7
  • HTML
  • HTML
ADA4097-2BRMZ
  • HTML
  • HTML
ADA4097-2BRMZ-RL7
  • HTML
  • HTML
ADA4097-2BRZ
  • HTML
  • HTML
ADA4097-2BRZ-RL7
  • HTML
  • HTML
ADA4097-2HCPZ
  • HTML
  • HTML
ADA4097-2HCPZ-RL7
  • HTML
  • HTML
ADA4097-2HRZ
  • HTML
  • HTML
ADA4097-2HRZ-RL7
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

12 14, 2023

- 22_0255

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

ADA4097-2BRZ

製造中

ADA4097-2BRZ-RL7

製造中

ADA4097-2HRZ

製造中

ADA4097-2HRZ-RL7

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

12 14, 2023

- 22_0255

arrow down

Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)

ADA4097-2BRZ

製造中

ADA4097-2BRZ-RL7

製造中

ADA4097-2HRZ

製造中

ADA4097-2HRZ-RL7

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

EVAL-ADA4097-2

50V、130 kHz、チャンネルあたり32.5μAの堅牢な, Over-The-Top高精度オペアンプADA4097-2の評価

zoom

EVAL-ADA4097-2

50V、130 kHz、チャンネルあたり32.5μAの堅牢な, Over-The-Top高精度オペアンプADA4097-2の評価

50V、130 kHz、チャンネルあたり32.5μAの堅牢な, Over-The-Top高精度オペアンプADA4097-2の評価

機能と利点

  • ADA4097-2用のフル機能の評価ボード
  • プロトタイプを効率的に構築可能
  • ユーザ定義の回路構成
  • テスト装置やその他の回路への接続を簡略化

製品の詳細

EVAL-ADA4097-2EBZは、10ピンのリード・フレーム・チップ・スケール・パッケージ(LFCSP)を採用した、堅牢なOver-The-Top高精度オペアンプADA4097-2を評価します。EVAL-ADA4097-2EBZは、ゲイン1の構成を使用するよう事前設定されたボードです。

EVAL-ADA4097-2EBZの設計により、簡素化された効率的な使用が可能になります。EVAL-ADA4097-2EBZは、入力と出力にエッジマウントされたサブミニチュア・バージョンA(SMA)コネクタを備えており、テスト機器やその他の回路に効率的に接続できます。入出力に使用する代替オプションとして、バルク・テスト・ポイントも組み込まれています。最適化されたEVAL-ADA4097-2EBZのグランド・プレーン、コンポーネント配置、および電源により、回路の柔軟性とパフォーマンスを最大限に高めることができます。EVAL-ADA4097-2EBZは、表面実装技術(SMT)と、10μFバイパスコンデンサ(C1およびC4)を除く0603ケースサイズのコンポーネントの大部分を組み合わせて使用します。EVAL-ADA4097-2EBZには、さまざまなアプリケーション回路と構成を実装するためのオプションと柔軟性をユーザに提供する、未実装の抵抗パッドとコンデンサ・パッドもあります。

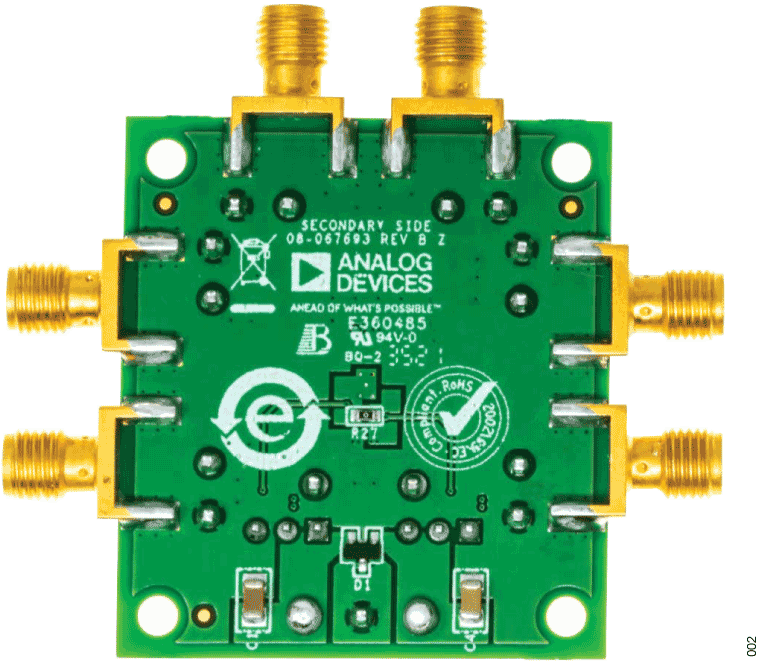

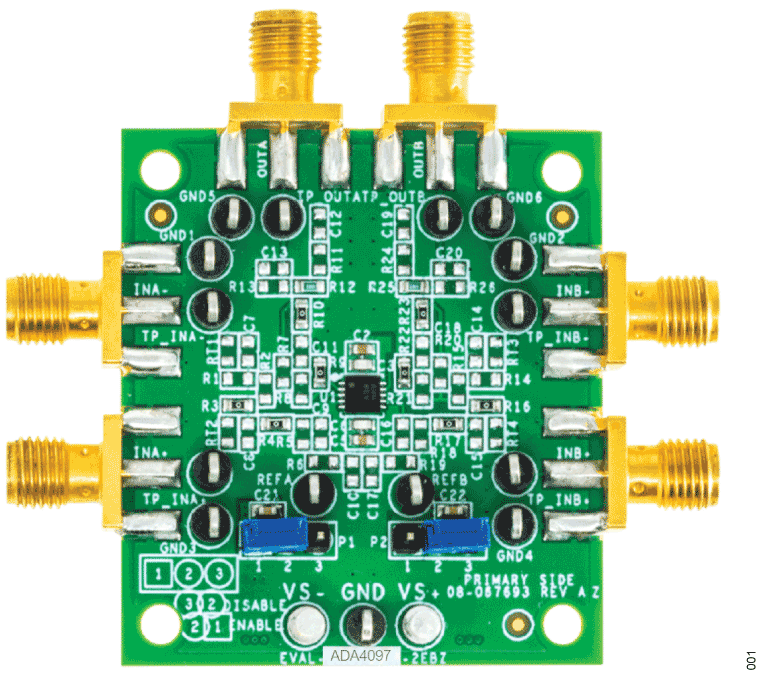

ユーザ・ガイドの図1は、EVAL-ADA4097-2EBZの表側を示し、図2は、EVAL-ADA4097-2EBZの裏側を示しています。
