製品概要
機能と利点
- Ultrawide common-mode input range: −VS − 0.1 V to −VS + 70 V
- Wide power supply voltage range: +3 V to +50 V (to ±25 V for PSRR)
- Low power supply current: 32.5 μA (typical)
- Low input offset voltage: ±60 μV maximum
- Low input offset voltage drift: ±1 μV/°C maximum (B grade)
- Low input voltage noise
- 6 Hz typical 1/f noise corner
- 1000 nV p-p typical at 0.1 Hz to 10 Hz
- GBP: 130 kHz typical for fTEST = 250 Hz
- Slew rate: 0.1 V/μs typical at ΔVOUT = 4 V
- Low power supply current shutdown: 20 μA maximum
- Low input offset current: ±300 pA maximum
- Large signal voltage gain: 120 dB minimum for ΔVOUT = 3.5 V
- CMRR: 120 dB minimum at VCM = −0.1 V to +70 V
- PSRR: 123 dB minimum at VSY = +3 V to ±25 V
- Input overdrive tolerant with no phase reversal
- ±2 kV HBM and ±1.25 kV FICDM
- Wide temperature range: −55°C to +150°C (H grade)
- Shutdown feature available for single 6-lead TSOT and dual 10-lead LFCSP packages
製品概要
The ADA4097-1/ADA4097-2 are single and dual robust, precision, rail-to-rail input and output operational amplifiers (op amps) with inputs that operate from −VS to +VS and beyond, which are referred to in this data sheet as Over-The-Top™. The devices feature offset voltages of <60 μV, input bias currents (IB) of <0.3 nA, and can operate on single or split supplies that range from 3 V to 50 V. The ADA4097-1/ADA4097-2 draw 32.5 μA of supply current per channel.
The ADA4097-1/ADA4097-2 Over-The-Top™ input stages have robust input protection features for abusive environments. The inputs can tolerate up to 80 V of differential voltage without damage or degradation to dc accuracy. The operating common-mode input range extends from rail-to-rail and beyond, up to 70 V > –VS, independent of the +VS supply.
The ADA4097-1/ADA4097-2 are unity-gain stable and can drive loads requiring up to 20 mA per channel. The devices can also drive capacitive loads as large as 200 pF. The amplifiers are available with low power shutdown.
The ADA4097-1 is available in a standard, 6-lead thin small outline transistor (TSOT) package. The ADA4097-2 is available in an 8-lead standard small outline (SOIC_N) package, 8-lead mini small outline package (MSOP), and 10-lead lead-frame chip-scale package (LFCSP).
APPLICATIONS
- Industrial sensor conditioning
- Supply current sensing
- Battery and power supply monitoring
- Front-end amplifiers in abusive environments
- 4 mA to 20 mA transmitters
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

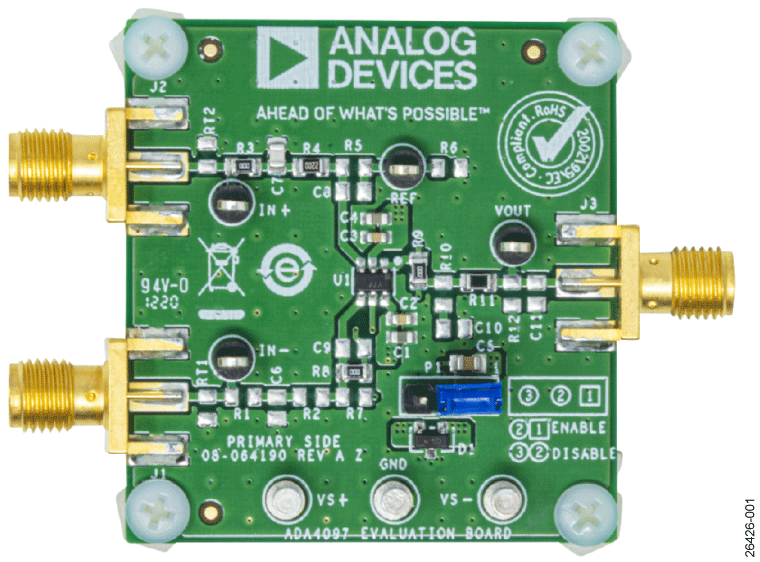

評価キット (1)
参考資料
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
ADA4097-1
ADA4097-2
