MAX22664

強化絶縁型、高速、低消費電力の6チャンネル・デジタル・アイソレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.3)

PDF

8 16, 2024 ellipse 日本語

MAX22663-MAX22666: 強化絶縁型、高速、低消費電力、6 チャンネルのデジタル・アイソレータ データシート (Rev.0)

データシートご利用上の注意
PDFファイルを開く external-link 1.75 M
Documentation すべてのドキュメントを表示
IBISモデル MAX22664 IBIS Model Download 579.84 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 4
1Ku当たりの価格 最低価格：$4.17
特長
  • /VデバイスはAEC-Q100適合
  • デジタル信号の強化ガルバニック絶縁
    • 16ピン・ワイドSOIC（沿面距離およびクリアランス：8mm）
    • 絶縁耐圧（VISO）：5kVRMS、60秒間
    • 連続耐圧：848VRMS（VIOWM）
    • サージ耐圧（GNDAとGNDB間）：±12.8kV（1.2/50µsの波形）
    • 高CMTI：50kV/µs（代表値）
  • 低消費電力
    • チャンネルあたり0.71mW（1Mbps、VDD = 1.8V）
    • チャンネルあたり1.34mW（1Mbps、VDD = 3.3V）
    • チャンネルあたり3.21mW（100Mbps、VDD = 1.8V）
  • 低伝搬遅延および低ジッタ
    • 最大データ・レート：200Mbps
    • 低伝搬遅延：7ns（VDD = 3.3V）（代表値）
    • クロック・ジッタRMS：11.1ps（代表値）
  • 安全規格認定
    • UL1577（UL規格）
    • CSA Bulletin 5A（cUL規格）
    • VDE 0884-11強化絶縁（申請中）
製品概要
show more Icon

MAX22663～MAX22666は、アナログ・デバイセズ独自のプロセス技術を使用した6チャンネルの強化絶縁型、高速、低消費電力デジタル・ガルバニック・アイソレータのファミリです。すべてのデバイスが強化された絶縁機能を備えており、耐圧定格は5kVRMS（60秒）です。車載用と汎用のどちらのデバイスも、-40ºC～+125ºCの周囲温度での動作が確保されています。末尾に/Vが付いたデバイスはAEC-Q100に適合しています。オートモーティブ・グレードの全製品番号については、オーダー情報を参照してください。

  • 産業用機器
  • 絶縁型SPI、RS-232/422/485、CAN、デジタルI/O
  • フィールドバス通信
  • モータ・コントロール
  • 医療用システム

これらのデバイスは、異なる電源領域で動作する回路間でデジタル信号を転送し、消費電力は1Mbps（1.8V電源）でチャンネルあたりわずか0.71mWです。この低消費電力性能により、システムの消費電力削減、信頼性の向上、および小型設計を実現します。

最大データ・レートが25Mbpsまたは200Mbps、デフォルト・ハイ出力またはデフォルト・ロー出力を備えたデバイスをご用意しています。これらのデバイスの特徴は低伝搬遅延と低クロック・ジッタであり、システムの遅延を低減します。

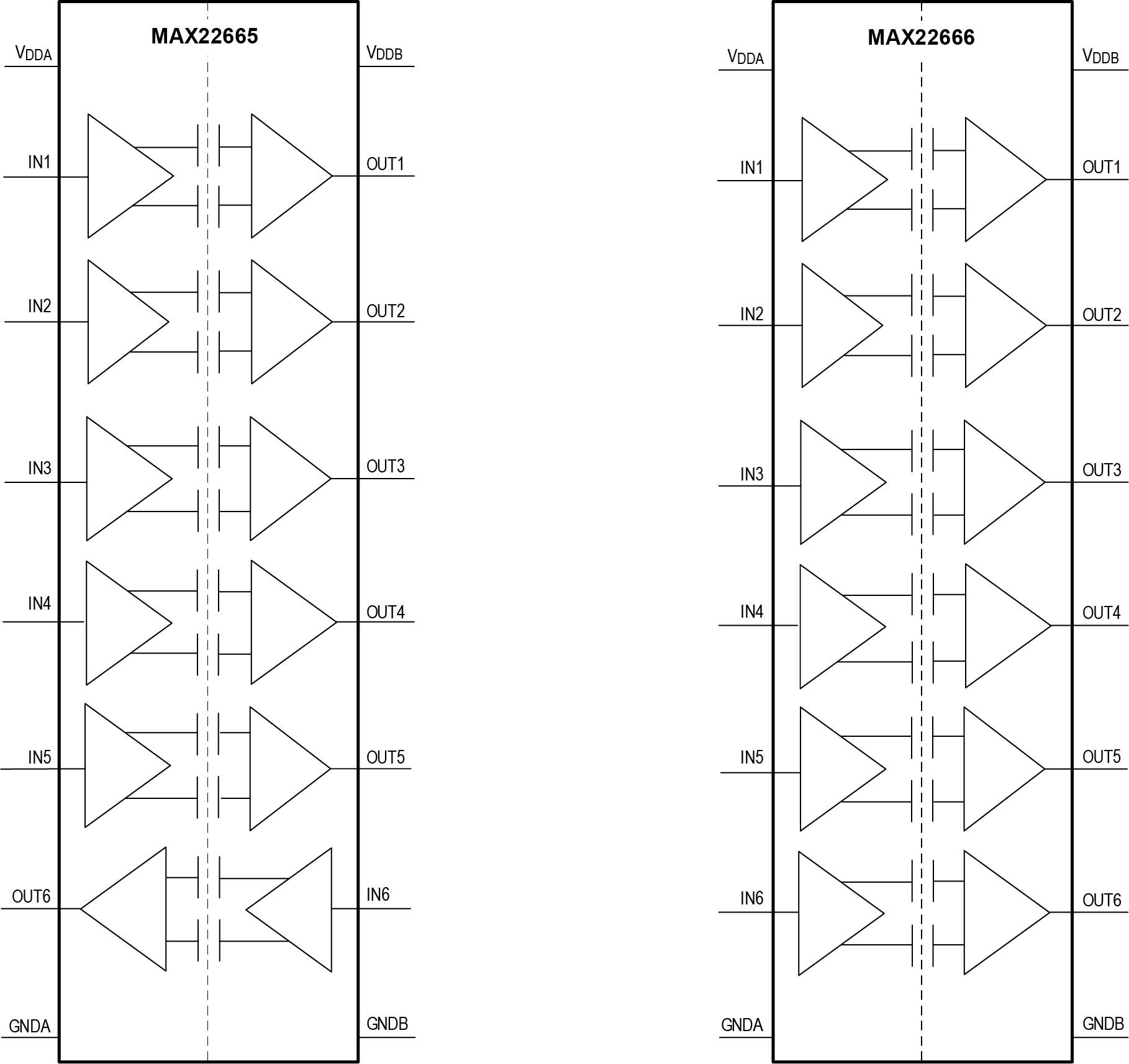

1.71V～5.5Vの電源をそれぞれの側で個別に使用できるため、レベル変換器としての使用にも適しています。MAX22663が搭載するチャンネルのうち、3チャンネルはデジタル信号を一方向に伝送し、残り3チャンネルはその逆方向に伝送します。MAX22664にはデジタル信号伝送用のチャンネルが4つあり、そのうち2つで一方向への伝送、他の2つでその逆方向への伝送を行います。MAX22665は、デジタル信号を一方向に伝送するチャンネルを5つ、逆方向に伝送するチャンネルを1つ備えています。MAX22666は、6つすべてのチャンネルで一方向にデジタル信号を伝送します。
