SSM2335

过期

无滤波器、高功效、单声道3W D类音频放大器

Viewing:

概述

采用Σ-Δ调制的无滤波器D类放大器
采用ADI的多个D类放大器时无需同步
采用5.0 V电源时，能够以3 W功率驱动3 Ω负载，以1.4 W功率驱动8 Ω负载，总谐波失真及噪声(THD + N)低于1%
功效比：93%（5.0 V、以1.4 W功率驱动8 Ω扬声器）

信噪比(SNR)高于96 dB
单电源供电：2.5 V至5.5 V
超低关断电流：20 nA
欲了解更多特性，请参考数据手册

SSM2335是一款全集成式高功效D类音频放大器，针对移动电话应用实现高性能而设计。应用电路只需极少的外部器件，采用2.5 V至5.5 V单电源供电。采用5.0 V电源供电时，它能够提供3 W连续输出功率，驱动3 Ω负载，总谐波失真及噪声(THD + N)低于1%。

SSM2335采用高功效、低噪声调制方案，无需外部LC输出滤波器。即使输出功率较低时，该调制方案仍然能提供高功效。采用5.0 V电源时，以1.4 W功率驱动8 Ω负载时的功效比为93%，以3 W功率驱动3 Ω负载时的功效比为85%，信噪比(SNR)高于96 dB。与其它D类架构相比，采用扩频脉冲密度调制可提供更低的电磁辐射。

SSM2335具有微功耗关断模式，关断电流典型值为20 nA。对SD 引脚施加逻辑低电平可以使能关断模式。

该器件还内置“爆音与咔嚓声”抑制电路，可以使器件开启和关闭期间输出端的电压突波最小，从而降低启动和停用时的声频噪声。

SSM2335提供完全差分输入，可以出色地抑制输入端的共模噪声。如果输入直流共模电压约为V_DD/2，则可以省去输入耦合电容。

该器件的默认增益为18 dB，用户可以利用一对外部电阻降低该增益（请参考“增益”部分）。

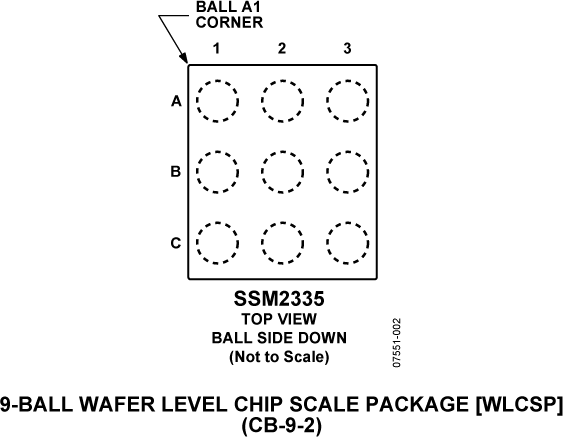

SSM2335的额定温度范围为−40°C至+85°C工业温度范围。它还内置热关断和输出短路保护功能，采用9引脚、1.5 mm x 1.5 mm晶圆级芯片规模封装(WLCSP)。

应用
