概览

优势和特点

  • 低电压噪声(100 Hz):1 nV/√Hz(最大值)
  • 高增益带宽:190 MHz(典型值,C = 1 mA,165典型值)
  • 精密增益匹配:3%(最大值)
  • 出色的对数一致性:rBE = 0.3 Ω(典型值)
  • 低失调电压:200 µV(最大值)

产品详情

SSM2220是一款双通道PNP匹配晶体管,针对音频应用而优化。

SSM2220具有超低的输入电压噪声,在整个音频带宽20 Hz至20 k Hz范围内典型值仅为0.7 nV/√Hz。该器件具有低噪声和高带宽(190 MHz)的特点,其失调电压为200 u V(最大值),这些特性使SSM2220成为要求苛刻的低噪声前置放大器应用的理想选择。

SSM2220还具有出色的电流增益(ΔhFE)匹配,约为0.5%,可帮助减少高阶放大器的谐波失真。此外,为确保匹配参数的长期稳定性,基极-发射极结上的内部保护二极管被用于箝位任何反向基极-发射极结电位,防止基极-发射极击穿,以免过大的击穿电流导致增益和匹配性能下降。

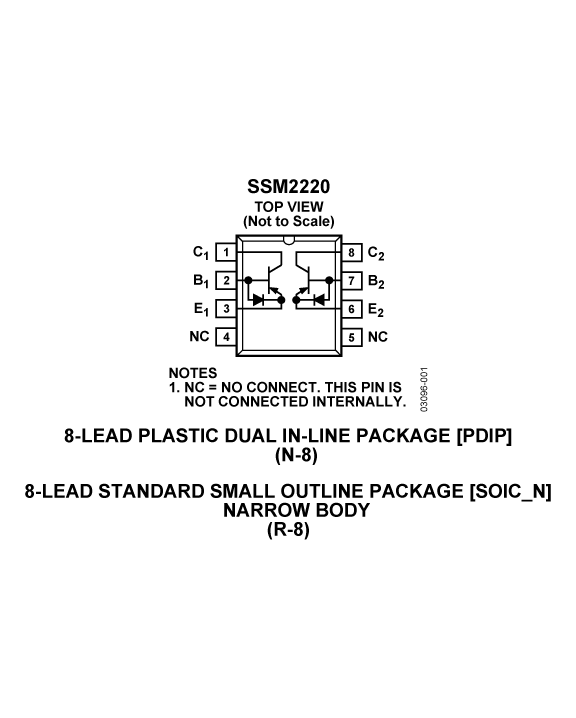

SSM2220提供8引脚塑封双列(PDIP)和8引脚标准小型(SOIC)两种封装,可在−40°C至+85°C扩展工业温度范围内保证性能和特性。

产品生命周期 icon-recommended 最后一次采购

该系列中的所有产品将很快停产。请联系ADI公司销售部或代理商安排最后一次采购,并阅读“停产信息”以了解最后下单和收货的时限。
