MAX9877AERP
过期具有低RF干扰敏感度的单声道音频子系统，带有DirectDrive耳机放大器
业内尺寸最小、输出功率最高的D类放大器，具有最佳的RF抑制性能(消除TDMA噪声)
概述
- 低辐射、无滤波D类放大器完全符合EN55022 B类标准，并留有10dB以上的裕量
- 具有RF抑制功能，可减小来自GSM无线网络的TDMA噪声
- 具有输入混音及用户自定义的输入模式
- 725mW扬声器输出(RSPK = 8Ω，PVDD = 3.7V)
- 53mW耳机输出(RHP = 16Ω，VDD = 3.7V)
- 较低的THD+N：1kHz时为0.05% (D类功率放大器)
- 较低的THD+N：1kHz时为0.016% (耳机放大器)
- 效率高达87% (RSPK = 8Ω，POUT = 750mW)
- 1.6Ω模拟开关用于旁路扬声器放大器
- 扬声器放大器具有较高的PSRR (217Hz时为72dB)
- 耳机放大器具有较高的PSRR (217Hz时为84dB)
- I²C控制
- 硬件及软件关断模式
- 咔嗒/噼噗声抑制
- 限流及热保护
- 采用节省空间的2.5mm x 2.0mm MaxFilm封装

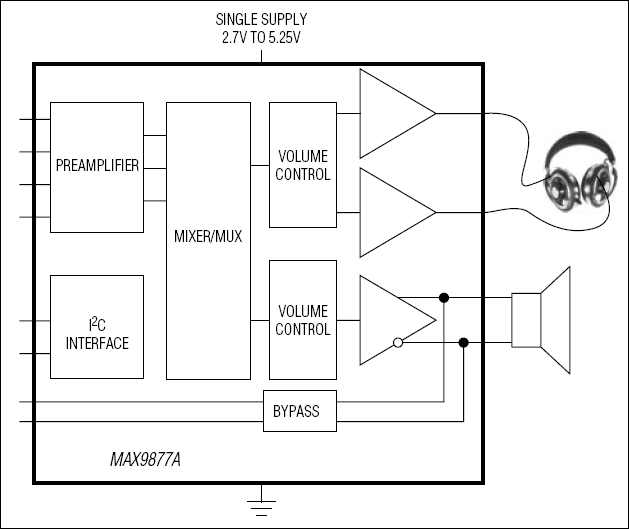

MAX9877A集成了高效D类音频功率放大器和立体声AB类、无需电容的DirectDrive®耳机放大器。该器件是Maxim的第三代D类无滤波放大器，采用有源辐射抑制技术，能够以D类放大器的效率提供AB类放大器的性能。
采用3.7V电源供电时，MAX9877A可为8Ω负载提供高达725mW的功率，效率为87%，有效延长电池使用寿命。无滤波调制方案结合有源辐射抑制电路及扩频调制技术，大大降低了EMI，并省去了传统D类放大器所需的输出滤波电路。
MAX9877A的立体声AB类耳机放大器采用Maxim的DirectDrive架构，单电源供电即可产生以地为参考的输出，无需大尺寸隔直电容，有效节省成本、减小空间并降低器件高度。
该器件采用用户自定义的输入结构，具有3个前置放大器增益设置、输入混音、音量控制、完备的咔嗒/噼噗声抑制以及I²C控制。旁路模式可禁用内部D类放大器并利用内部DPST开关由外部放大器驱动MAX9877A输出端的扬声器。
MAX9877A采用高效散热、节省空间的20焊球MaxFilm封装。
应用
- 蜂窝电话
- 便携式多媒体播放器
