MAX98500

带有自动电平控制的2.2W升压型D类放大器

高效升压型放大器，提升扬声器输出的同时不会导致电池电压跌落

数据手册 (Rev. 0)
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • D类放大器升压输出
  • 内置自动电平控制电路
  • 输出功率
    • 为8Ω负载提供2.2W功率，THD+N为10%
    • 为8Ω负载提供1.7W功率，THD+N为1%
  • 2.5V至5.5V较宽的电源电压范围
  • 欠压锁定保护
  • 整体效率高达87%
  • 较高的升压转换器开关频率(2MHz)
  • 有源辐射抑制可降低EMI

MAX98500为内置boost转换器的高效D类音频放大器，能够在较宽的电池供电电压范围内提供恒定的输出功率。

Boost转换器的工作频率为2MHz，仅需一个小尺寸(2.2µH)外部电感和电容。

自动电平控制电路具有电池跟踪功能，能够在电源电压跌落时降低输出摆幅，从而防止电池电压失效。

放大器具有差分输入，内部采用全差分设计。MAX98500还具有3种增益设置(6dB、15.5dB和20dB)，通过一个逻辑输入进行选择。

MAX98500采用小尺寸、0.5mm焊球间隔的16焊球WLP封装(2.1mm x 2.1mm)，工作在-40°C至+85°C扩展级温度范围。

应用

  • 扬声器配件
  • 蜂窝电话
  • GPS设备
  • 移动互联网设备
  • 智能电话
MAX98500
带有自动电平控制的2.2W升压型D类放大器

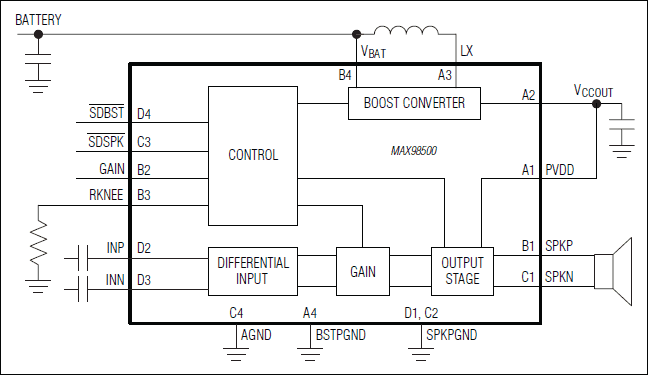

MAX98500：简化框图
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 2

可靠性数据 1

设计笔记 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

评估套件

MAX98500EVKIT

MAX98500评估板

立即购买 更多内容

特性和优点

  • 2.5V至5.5V单电源供电
  • 输出功率：为8Ω负载提供2.2W功率，THD+N为10%
  • 可选的增益设置(6dB、15.5dB和20dB)
  • D类放大器升压输出
  • 差分或单端输入信号
  • Boost转换器关断
  • 扬声器输出关断
  • 完全安装并经过测试

产品详情

MAX98500评估板(EV kit)是完全安装并经过测试的电路板，采用MAX98500升压型D类放大器驱动便携式音频设备中的单声道桥接负载(BTL)扬声器。评估板设计工作在2.5V至5.5V直流电源，能够为8Ω负载提供2.2W功率。评估板接受差分或单端输入信号，具有3种可选增益设置(6dB、15.5dB和20dB)，提供独立的扬声器和boost转换器关断输入。

应用

  • 扬声器配件
  • 蜂窝电话
  • GPS设备
  • 移动互联网设备
  • 智能电话
MAX98500EVKIT
MAX98500评估板
