MAX98308

3.3W、单声道、DG类多电平扬声器放大器

更多 showmore-icon

具有业内最高输出功率、最高效率、最小尺寸的扬声器放大器,采用单节Li+电池供电

产品详情
特性
  • 具有高效率和高输出功率
    • DG类多电平调制在较宽的输出功率范围内保证最高工作效率
  • 延长电池寿命
    • 1.85mA低静态电流
  • 1% THD+N下提供大功率输出
    • VPVDD = 3.6V时,能够为8Ω + 68µH负载提供1.54W输出功率
    • VPVDD = 5V时,能够为8Ω + 68µH负载提供2.85W输出功率
  • 10% THD+N下提供大功率输出
    • VPVDD = 3.6V时,能够为8Ω + 68µH负载提供1.77W输出功率
    • VPVDD = 5V时,能够为8Ω + 68µH负载提供3.3W输出功率
  • 效率高达84% (VPVDD = 3.6V,500mW输出)
  • 有源辐射抑制和DG类多电平输出调制,省去EMI输出滤波器
  • 集成电荷泵和高效率工作特性,提供小尺寸方案
  • 优异的抗RF干扰能力
  • 咔嗒/噼噗声抑制
  • 过热和过流保护
  • 低电流关断模式
更多细节
show more Icon

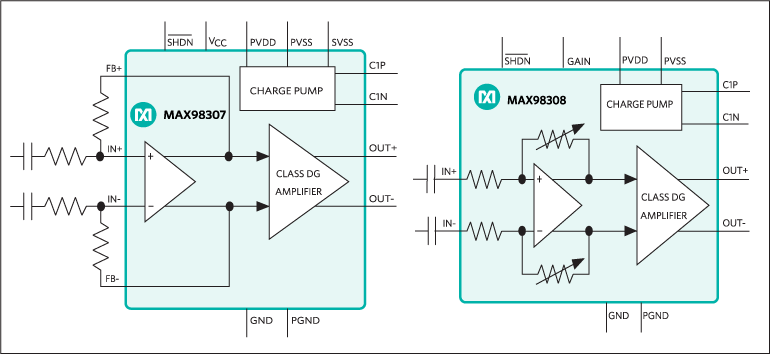

MAX98307/MAX98308为全差分、单声道、DG类多电平功率放大器,集成反相电荷泵,可为便携式应用提供高效、大功率的音频解决方案。

电荷泵产生的负电源扩展了所需要的电源电压范围,使得DG类多电平调制器能够有效扩大输出信号的动态范围。该方案在较宽的输出功率范围内确保高效工作。

IC采用Maxim的有源幅射抑制,限制边沿速率和过冲,结合多电平输出调制功能可大大降低EMI。这些特性省去了传统D类放大器的输出滤波器,从而减少元件数量、降低系统成本。

MAX98307采用16引脚TQFN封装,可通过外部电阻设置增益;MAX98308采用节省空间的12焊球WLP封装,具有8.5dB、11.5dB、14.5dB、17.5dB和20.5dB内部固定增益(由单增益输入设置)。两款器件均工作在-40°C至+85°C扩展级温度范围。

应用

  • 蜂窝电话
  • 笔记本电脑
  • 便携式音频
  • 智能电话
  • 平板PC
  • VoIP电话

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX98307EVKIT

MAX98307评估板

zoom

MAX98307EVKIT

MAX98307评估板

MAX98307评估板

特性和优点

  • 在长达30cm的扬声器电缆下保持正常工作,无需滤波器抑制辐射
  • 2.6V至5.25V单电源供电
  • 可为8Ω扬声器提供高达3.3W的功率
  • 可配置增益控制
  • 差分或单端输入
  • 低功耗关断输入
  • 经过验证的PCB布局
  • 完全安装并经过测试

产品详情

MAX98307评估板(EV kit)是完全安装并经过测试的电路板,用于评估MAX98307无需滤波的DG类多电平放大器,该器件用于驱动便携式音频设备的扬声器。评估板安装了MAX98307 IC,该IC采用16引脚TQFN-EP封装。评估板设计采用2.6V至5.25V直流电源供电,能够为8Ω负载提供3.3W功率,可接受差分或单端输入信号。

应用

  • 蜂窝电话
  • 笔记本电脑
  • 便携式音频
  • 智能电话
  • 平板PC
  • VoIP电话
