MAX9760–MAX9763系列在一片细小的28引脚薄型QFN封装内整合了一个立体声或单声3W桥接负载(BTL)音频功率放大器，立体声单端耳机放大器，耳机感应电路和一个2:1输入复用器。该系列器件采用4.5V至5.5V单电源工作，具有业界顶级的100dB电源抑制比，无需另加线性调节器就可直接使用充满噪声的电源工作。0.002%的超低THD+N确保对音频信号进行高保真放大。咔嗒和噼噗声抑制技术可消除上电、断电时出现的杂音。节能方面的特性包括：低至4mV的V_OS (最大限度减小了通过扬声器直流电流)，消耗电源电流仅为13mA，关断模式下耗电仅10µA。MUTE (静音)功能能快速地打开或关闭输出。

耳机感应电路可检测到耳机的接入，并自动将放大器配置为扬声器或耳机模式。在扬声器模式下，放大器可持续地向一个3Ω负载提供最高达3W的平均功率。在耳机模式下，放大器则可持续地向一个16Ω负载提供最高达200mW的平均功率。放大器的增益在外部设定，便于对给定负载提供最优化的输出电平。此组放大器还具有一个2:1的输入复用器，可实现多音频源之间的选择切换。还可以利用复用器，通过选择外部均衡网络，实现对扬声器有限的频响进行补偿。对各种功能的控制可以通过一个I²C兼容的或简单并行控制接口来完成。

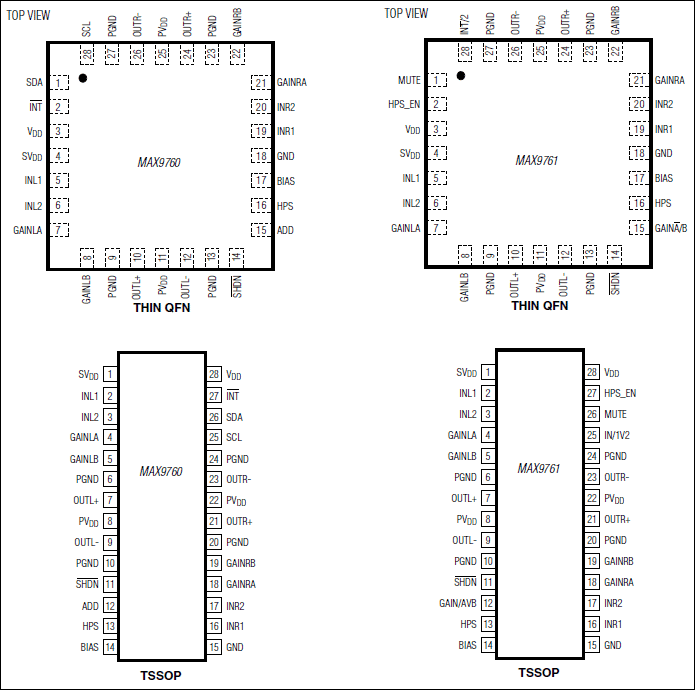

MAX9760–MAX9763可提供具有高导热效率的28引脚薄型QFN封装(5mm x 5mm x 0.8mm)，或TSSOP-EP封装。所有器件均具有过热保护功能(OVP)，工作温度范围为：-40°C至+85°C。

应用

• 便携式摄像机
• 笔记本电脑
• PC音频外设
• 便携式DVD播放器
• 平板PC
