概览

优势和特点

  • 较高的RF噪声抑制(高达67dB,远远优于典型放大器)
  • 无需大容量隔直电容
  • 低功耗关断模式:< 0.1µA
  • 可调增益(MAX9724C)或-1.5V/V固定增益(MAX9724D)
  • 0.02%的THD+N
  • 高PSRR (1kHz时80dB),无需LDO
  • 内部集成有咔嗒-噼噗声抑制电路
  • 采用2.5V至5.5V单电源供电
  • 低静态电流(3.5mA)
  • 提供节省空间的封装
    • 12焊球UCSP封装(1.5mm 2mm)
    • 12引脚薄型QFN封装(3mm x 3mm x 0.8mm)

产品详情

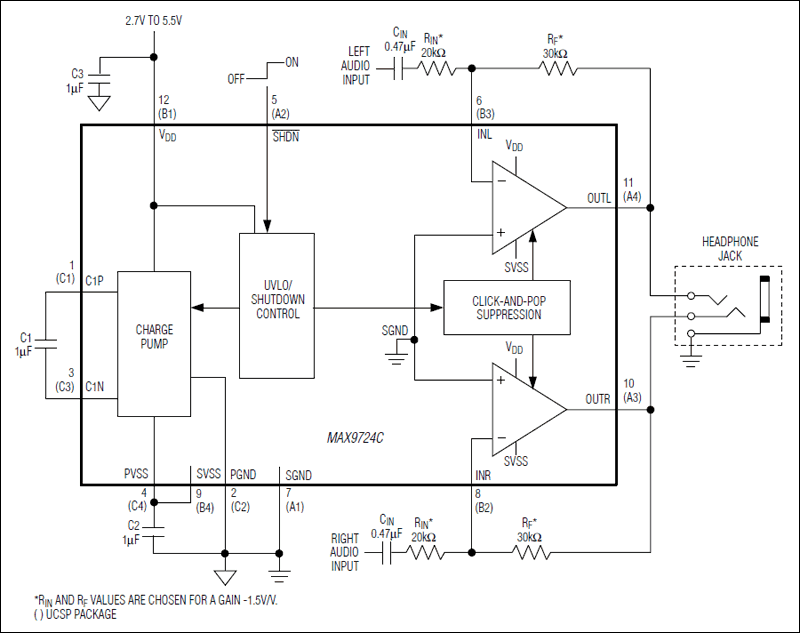

MAX9724C/MAX9724D立体声耳机放大器是专为电路板空间受限的便携式设备设计。这些器件采用独特的DirectDrive®架构,可在单电源供电时产生以地为参考的输出,无需大容量隔直电容,节省了成本,缩小了电路板空间,并降低了元件高度。MAX9724可以抑制由输入和电源走线的天线效应引入的RF辐射,避免放大器对耦合进来的噪声进行解调。MAX9724C提供外部可调增益,而MAX9724D则具有-1.5V/V的内部预置增益。MAX9724C/MAX9724D每通道可向32Ω负载提供60mW功率,THD+N仅为0.02%。1kHz时高达80dB的电源抑制比(PSRR)使该系列器件允许由大噪声的数字电源供电,无需额外的线性稳压器。完备的咔嗒和噼噗声抑制电路消除了启动和关断时的咔嗒声与噼噗声。

MAX9724C/MAX9724D采用2.7V至5.5V单电源供电,仅消耗3.5mA的电源电流,并具有短路保护和热过载保护功能。额定工作在-40°C至+85°C的宽温度范围内。该系列器件提供小巧的12焊球USCP™ (1.5mm x 2mm)封装和12引脚薄型QFN (3mm x 3mm x 0.8mm)封装。

应用

  • 蜂窝电话
  • DVD播放器
  • 手持式游戏控制台
  • MP3播放器
  • 笔记本PC
  • PDA
  • 智能电话

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
