MAX9583

过期

双、三和四通道标清视频滤波放大器，提供直流耦合输入缓冲器

3.3V标清视频滤波器，用于机顶盒、TV和DVD产品

数据手册 (Rev. 5)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 双通道(MAX9583)、三通道(MAX9584)和四通道(MAX9585)器件
  • 8.5MHz，±1dB通频带
  • 27MHz处衰减55dB
  • 2V/V固定增益
  • 低功耗：3.5mA每通道
  • 2.7V至3.6V单电源工作
  • 小型SOT23和µMAX封装

MAX9583/MAX9584/MAX9585是集成有重建滤波器的小型、低功耗、多通道视频放大器。特别适合标清视频信号，可广泛应用于电视、机顶盒以及便携设备。

数模转换器(DAC)的输出可直接连接至MAX9583/MAX9584/MAX9585的输入端。重建滤波器在8.5MHz通频带内具有±1dB平坦度，在27MHz处衰减为55dB。放大器增益为2V/V，其输出端可直流耦合至一个等效于两路视频负载的75Ω负载，或者交流耦合至一路150Ω负载。

MAX9583/MAX9584/MAX9585采用2.7V至3.6V单电源供电，可工作于-40°C至+125°C汽车级温度范围。MAX9583采用小型、6引脚薄型SOT23封装。MAX9584采用小型、8引脚µMAX®封装。MAX9585采用小型、10引脚µMAX封装。

应用

  • 便携
  • 机顶盒
  • 电视
MAX9583
双、三和四通道标清视频滤波放大器，提供直流耦合输入缓冲器

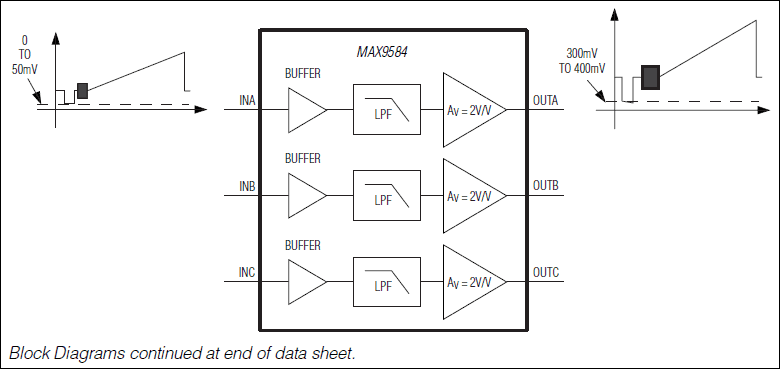

MAX9583、MAX9584、MAX9585：原理框图
