MAX9511

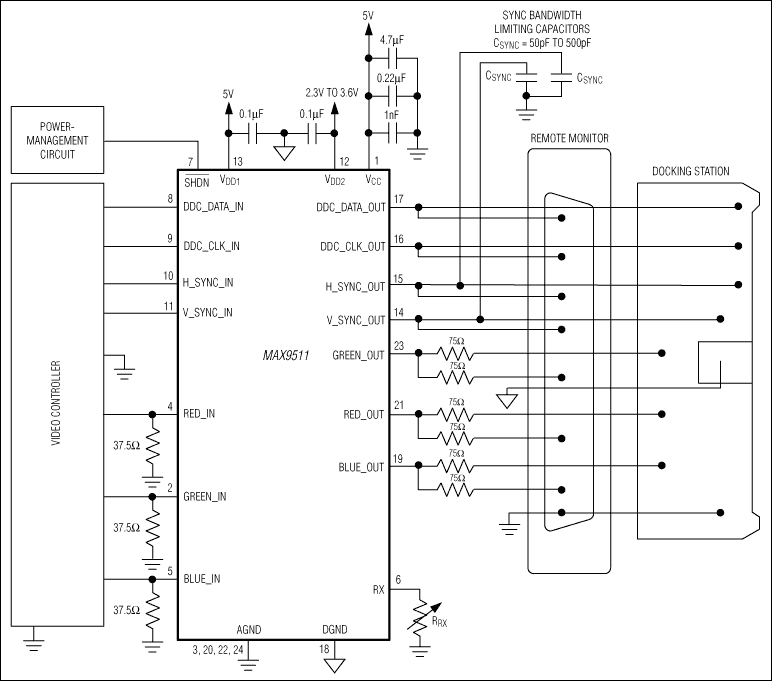

MAX9511提供与图形控制器和/或坞站的完整VGA接口。MAX9511的输出驱动器具有可变EMI抑制，用于图形视频和同步(RGBHV)信号，同时还包括外部负载检测电路。

MAX9511抑制EMI的方式是限制摆率(SR)而不是利用固定的L-C滤波器来限制带宽。这种限制SR的方式只控制大信号的带宽而不会影响小信号带宽，因而在降低EMI的同时能得到更清晰的图像。MAX9511的SR方式相比传统的无源L-C方式能够实现更加精细的控制，通过改变外部电阻(R_RX)使SR适应不同的分辨率，而不是固定于一个非最优的值。

当接入外部负载(监视器、坞站或投影仪)时，MAX9511的负载检测电路可自动监测到负载变化情况并传输到输入级。MAX9511的负载检测电路与大多数视频图形控制器中数模转换(DAC)的输出相兼容。输出驱动器提供6dB的增益，以补偿信号在75Ω反向端接电阻上的损耗，此电阻用于降低信号在传输线中的反射。

当无外部负载连接时，RGBHV通道可被置为关断模式以降低功耗。

MAX9511采用3V和5V电源供电。DDC电路可实现3V至5V逻辑电平双向转换。MAX9511提供24引脚QSOP封装，工作在商业级0°C至+70°C的温度范围。

应用

• 坞站
• 用于笔记本电脑和个人电脑的图形卡
• 笔记本PC (膝上型电脑)
• 带有视频图形控制的个人电脑主板
• 工作站
