MAX6652
量产温度传感器及系统监控器，10引脚µMAX封装
温度传感器及系统监控器，10引脚µMax封装
- 产品模型
- 2
产品详情
- 监控四种电压（2.5V、3.3V、12V、VCC）
- 监控本地温度
- 温度测量精度，±2°C (TA = +25°C)
- 用户可编程电压和温度阈值
- 能够响应SMB警报响应地址的警报功能
- 电源电压范围：+2.7V至+5.5V
- 温度范围：-40°C至+125°C
- 60Hz或50Hz线路频率抑制
- 小型10引脚µMAX封装

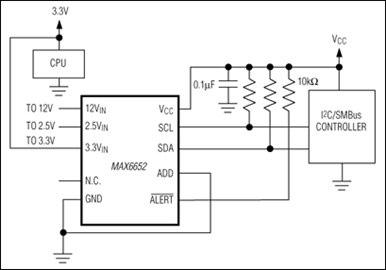

MAX6652系统监控器可监控包括自身在内的多个电源电压，并且还具有板载温度传感器。其使用模数转换器(ADC)将电压和温度转换为8位代码。多路复用器会自动依序进行电压和温度测量。然后，数字化信号会存储在寄存器中，并与通过2线串行接口编程的过温/欠温阈值限制进行比较。
当温度测量值超过编程阈值，或者输入电压超出编程电压限值时，MAX6652将产生锁存中断输出低电平有效ALERT。针对温度偏移提供三种中断模式：默认模式、一次性中断模式和比较器模式。通过读取中断状态寄存器（表5）可以将低电平有效的ALERT输出清零（比较器模式下产生的温度中断除外）。还可以通过写入中断屏蔽寄存器（表6）中的相应位或将配置寄存器（表4）的位1置0来屏蔽低电平有效ALERT输出。MAX6652 I²C*兼容/SMBus™接口也会响应SMB警报响应地址。
2线串行接口接受I²C和标准系统管理总线(SMBus)写入字节、读取字节、发送字节和接收字节命令，以对警报阈值进行编程并读取电压和温度数据。电压数据经过调整，以便当引脚上存在标称电压（例如，3.3VIN引脚为3.3V）时，转换结果等于ADC满量程范围的3/4或十进制数192（表3）。温度数据格式为7位加符号，每个数据位代表1°C，采用二进制补码格式（表2）。
MAX6652只有一个地址引脚(ADD)。通过将ADD引脚连接到GND、VCC、SDA或SCL，可以选择四种不同地址代码之一。每当启动I²C兼容/SMBus事务时，从机地址寄存器的两个LSB通过连接确定，将芯片地址设置为四个可能值之一。此外，也可以直接向串行地址寄存器写入地址码。该代码将覆盖通过连接ADD引脚设置的代码，直到MAX6652完成一个上电复位周期。
MAX6652具有60Hz或50Hz线路频率抑制功能以优化性能。该器件的工作电压范围为+2.7V至+5.5V，额定工作温度范围为-40°C至+125°C，并采用小型10引脚µMAX®封装。
应用
- 计算机：台式机、工作站和服务器
参考资料
数据手册 2
可靠性数据 1
设计笔记 1
技术文章 2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX6652AUB+ | 10-MINI_SO-N/A | ||
| MAX6652AUB+T | 10-MINI_SO-N/A |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
| 未找到匹配项目 | ||
|
9月 19, 2018 - 1753N ASSEMBLY |
||
| MAX6652AUB+ | 量产 | |
| MAX6652AUB+T | 量产 | |
这是最新版本的数据手册
