MAX6501

采用SOT23封装的低成本、+2.7V至+5.5V、微功耗温度开关

更多 showmore-icon

业界超简单的温度检测器-——易于使用、成本低、无需外部元件!

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 21
特性
  • 整个温度范围内的阈值精度为±0.5°C(典型值)
  • 无需外部元件
  • 低成本
  • 电源电流:30µA
  • 工厂编程阈值范围为-45°C至+125°C,增量为10°C
  • 开漏输出(MAX6501/MAX6503)、推挽输出(MAX6502/MAX6504)
  • 引脚可选2°C或10°C迟滞
  • SOT23-5封装
更多细节
show more Icon

MAX6501–MAX6504低成本、全集成温度开关在芯片温度超过工厂编程阈值时置位逻辑信号。这些器件采用+2.7V至+5.5V电源供电,具有两个与温度相关的片内基准电压源和一个比较器。其工厂调整的温度跳变阈值范围为-45°C至+125°C,增量为10°C,精确度为±0.5°C(典型值)或±6°C(最大值)。这些器件不需要外部元件,电源电流消耗为30µA(典型值)。可通过引脚选择2°C或10°C迟滞。

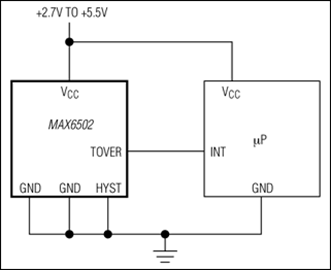

MAX6501/MAX6503具有低电平有效、开漏输出,用于与微处理器(µP)复位输入进行接口。MAX6502/MAX6504具有高电平有效、推挽输出,用于直接驱动风扇控制逻辑。MAX6501/MAX6502提供高温阈值(+35°C至+125°C),当温度高于阈值时置位。MAX6503/MAX6504提供低温阈值(-45°C至+15°C),当温度低于阈值时置位。

MAX6501–MAX6504提供八个标准温度版本;有关非标准温度版本的定价和供货情况,请联系工厂。它们采用5引脚SOT23封装。



应用

  • 高速计算机中的µP温度监控
  • 风扇控制
  • 温度警报
  • 温度控制
