MAX5893: 12位、500Msps、插值与调制、双路DAC,CMOS输入 Data Sheet (Rev. 2)1/1/1900PDF285K
概览
优势和特点
- fOUT = 61.44MHz时,72dB的ACLR (单载波WCDMA)
- 符合3G UMTS、cdma2000®、GSM频谱屏蔽(fOUT = 122MHz)
- fOUT = 16MHz时,噪声谱密度 = -151dBFS/Hz
- 低IF频率(10MHz),SFDR为90dBc
- 高IF频率(50MHz),SFDR为86dBc
- 低功耗:511mW (fCLK = 100MHz)
- 用户可编程
- 可选2倍、4倍、8倍内插滤波器
- < 0.01dB通带波纹
- > 99dB阻带抑制
- 可选实或复调制器
- 调制器LO频率可选:OFF、fIM/2、fIM/4
- 输出滤波器可选:低通或高通
- 通道增益和失调可设
- 可选2倍、4倍、8倍内插滤波器
- 可提供评估板(请定购MAX5895EVKIT)
产品详情

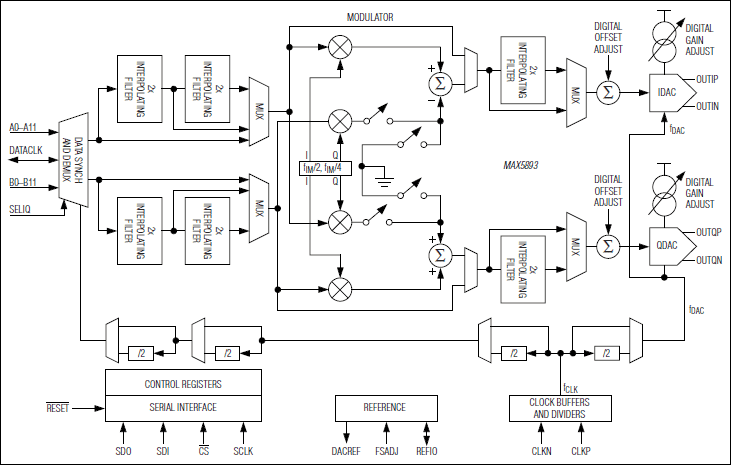

MAX5893可编程内插与调制500Msps双路数模转换器(DAC)具有极佳的动态性能,针对高性能宽带单载波传输进行了优化。该器件集成一个2倍/4倍/8倍可选内插滤波器,一个数字正交调制器和双路12位高速DAC。在30MHz输出频率和500Msps刷新速率下,带内SFDR为84dBc,功耗为1.1W。输出频率为61.44MHz,器件可为单载波WCDMA提供72dB的ACLR。
可选内插滤波器允许低速数据输入,同时利用DAC的高刷新速率。这些线性相位内插滤波器降低了对重构滤波器的要求,增强了通带动态性能。独立的失调和增益编程能力使用户能够校准本振(LO)馈通,以及由模拟正交调制器造成的边带抑制误差。
MAX5893的fIM/4数字镜频抑制调制器产生的正交调制IF信号可送至模拟I/Q调制器完成上变频。该数字调制器的另一种模式可将信号调制至fIM/2或fIM/4,但产生一对镜频。
MAX5893的标准1.8V CMOS、3.3V容限数据输入总线便于对外接口。3.3V SPI™接口用于模式设置。可编程的模式包括2倍/4倍/8倍内插滤波器,fIM/2、fIM/4或关闭数字正交调制与镜频抑制,通道增益和失调设置,以及失调的二进制或二的补码数据接口。
同时还提供引脚兼容的14位和16位器件。关于14位版本的器件请参考MAX5894数据资料,而16位版本的器件请参考MAX5895数据资料。
若需了解所有与该器件引脚兼容的12位/14位/16位高速DAC,请参考参数表。
应用
- 模拟正交调制系统
- 基站:3G UMTS、CDMA和GSM
- 宽带电缆基本结构
- 宽带无线发送器
- 仪表与自动测试设备(ATE)
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
