概览

优势和特点

  • 200Msps输出刷新频率
  • fOUT = 16MHz时,噪声谱密度 = -160dBFS/Hz
  • 优异的SFDR和IMD性能
    • fOUT = 16MHz时,SFDR = 78dBc (至奈奎斯特频率)
    • fOUT = 80MHz时,SFDR = 74dBc (至奈奎斯特频率)
    • fOUT = 10MHz时,IMD = -86dBc
    • fOUT = 80MHz时,IMD = -74dBc
  • fOUT = 61MHz时,ACLR = 75dB
  • 2mA至20mA满量程输出电流
  • CMOS兼容数字和时钟输入
  • 片上1.2V带隙基准
  • 功耗仅260mW

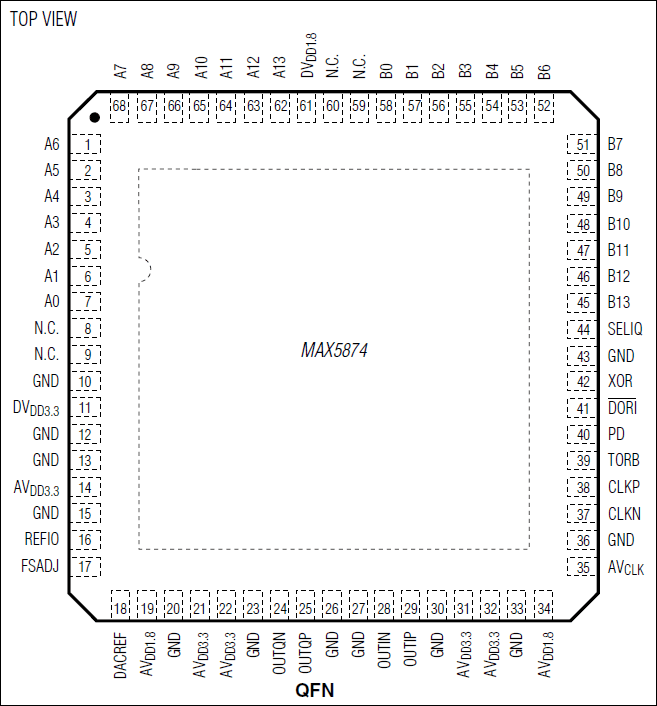

  • 68引脚QFN-EP封装
  • 提供评估板(MAX5875EVKIT)

产品详情

MAX5874是先进的14位、200Msps、双路数模转换器(DAC)。这款DAC能够满足性能要求苛刻的信号合成应用,如无线基站和其它通信应用。该双路DAC采用3.3V和1.8V电源供电,具有无与伦比的动态性能,如fOUT = 16MHz时无杂散动态范围(SFDR)达78dBc。支持200Msps的刷新速率,功耗仅为260mW。

MAX5874采用电流导引结构,支持2mA至20mA满量程输出电流范围,允许0.1VP-P至1VP-P的差分输出电压摆幅。器件内部集成1.2V带隙基准和控制放大器,确保高精度和低噪声特性。单独的基准输入(REFIO)允许使用外部基准源,以实现最佳灵活性,并提高增益精度。

MAX5874的数字和时钟输入接收3.3V CMOS电平。该器件具有灵活的输入数据总线,支持双端口输入或者单个交错数据端口。MAX5874采用带有裸露焊盘(EP)的68引脚QFN封装,工作在扩展级温度范围(-40°C至+85°C)。

欲查找与MAX5874引脚兼容的12位和16位版本,请分别参考MAX5873和MAX5875的数据资料。与MAX5874功能兼容的CMOS接口版本,请参考MAX5877的数据资料。

应用

  • 自动测试设备(ATE)
  • 基站:单载波/多载波UMTS、CDMA, GSM
  • 电缆调制解调器终端系统(CMTS)
  • 通信:固定宽带无线接入、点到点微波通信
  • 直接数字合成器(DDS)
  • 仪表
