MAX5868

16位、5Gsps内插和调制RF DAC

更多 showmore-icon

支持DC至2GHz以上频率的500MHz瞬时带宽的直接RF合成

: 不推荐用于新设计 tooltip
: 不推荐用于新设计 tooltip
产品详情
特性
  • 通信应用中的直接RF合成解决方案
    • DAC输出更新速率:4.96Gsps
    • 高性能14位射频DAC内核
    • 具有1Hz/10Hz/100Hz/1kHz/10kHz分辨率的数字正交调制器和NCO
    • 4x/5x/6x/8x/10x/12x/16x/20x/24x插值
    • 16位1240Mwps DDR并行LVDS数据总线
  • 高度灵活且可配置
    • 具有字、字节和半字节模式的数据总线
    • FPGA接口的参考时钟输出
    • 多DAC同步
    • 用于器件配置的SPI接口
  • 低功耗、紧凑型解决方案
    • fCLK = 5Gsps时为1.5W
    • 10mm x 10mm、144引脚CSBGA封装
更多细节
show more Icon

MAX5868是一款高性能、16位、5Gsps、内插和调制RF DAC,可直接合成DC至2GHz以上频率高达500MHz的瞬时带宽。该器件针对有线和数字视频广播应用进行了优化,满足EPoC、DVB-T、DVB-T2、DVB-C2、ISDB-T和DOCSIS 3.0/3.1等一系列通信标准的频谱屏蔽要求。

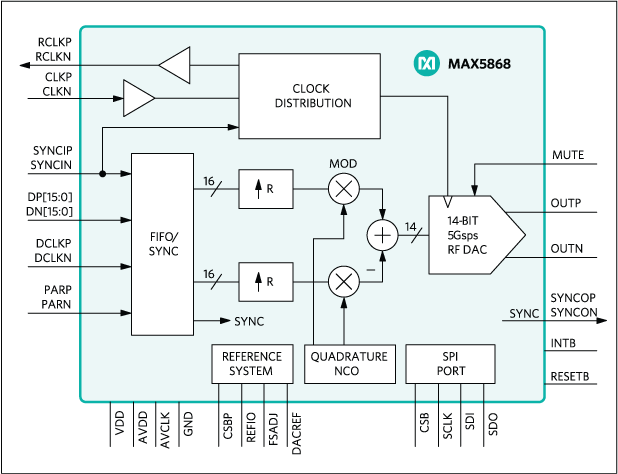

该器件集成了插值滤波器、数字正交调制器、数控振荡器(NCO)和14位RF DAC内核。4x、5x、6x、8x、10x、12x、16x、20x或24x线性相位插值滤波器由用户进行配置,可降低FPGA/ASIC所需的输入数据带宽。NCO支持对输入基带信号进行全捷变调制,以实现直接RF合成。

MAX5868包括一个源同步16位并行LVDS数据输入接口。输入基带I和Q信号在单个并行输入端口上时间交错,配置为双倍数据速率时钟,高达1240Gwps(I和Q各为620Mwps)。该器件支持字(16位)、字节(8位)或半字节(4位)模式的数据。输入数据与数据提供的数据时钟对齐。输入FIFO将输入接口的时序与DAC更新时钟域分离。此外,可利用奇偶校验输入和奇偶校验标志中断输出确保数据完整性。

MAX5868时钟输入具有灵活的时钟接口,接受差分正弦波或方波输入时钟信号。该器件输出分频参考时钟,确保与驱动其输入端口的FPGA/ASIC同步。此外,还提供专用输入和输出信号以同步多个器件。

MAX5868采用差分电流导引架构,可在50Ω负载下产生0dBm满量程输出信号电平。该器件采用1.8V和1.0V电源供电,5Gsps下功耗为1.5W。该器件采用紧凑型144引脚CSBGA封装,额定温度范围为-40°C至+85°C扩展温度范围。

应用

  • 数字视频广播
  • 下行DOCSIS CMTS调制器
  • DVB-T/DVB-T2/DVB-C2/ISDB-T调制器
  • 同轴电缆以太网PON (EPoC)

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX5868EXE+
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 1

MAX5868EVKIT

MAX5868评估套件

zoom

MAX5868EVKIT

MAX5868评估套件

MAX5868评估套件

特性和优点

  • 评估MAX5868 RF DAC性能、功能和特性集
  • 单3.3V输入电压电源
  • 采用MAX2871 VCO/PLL的板载时钟产生模块
  • 与Xilinx® VC707数据源板的直接接口
  • 兼容Windows 7/10的软件
  • MAX5868的可选板载SPI接口控制
  • MAX6654温度传感器的板载SMBus接口控制
  • 用于VC707操作的集成GUI控件
  • 经过验证的10层PCB设计
  • 装配完成且经过测试

产品详情

MAX5868评估套件(EV套件)包含单个MAX5868高性能内插调制16位、4.96Gsps数模转换器(DAC),可直接合成500MHz的瞬时带宽,从DC到大于2GHz的频率。该器件针对有线接入和数字视频广播应用进行了优化,满足广泛的无线电发射机和调制器的频谱发射要求,包括EPoC、DVB-T、DVB-T2、DVB-C2、ISDB-T和DOCSIS 3.0/3.1。MAX5868评估套件提供完整的系统,用于评估MAX5868器件的性能,以及开发数字视频解决方案。

MAX5868采用源同步16位并行LVDS数据输入接口。输入基带I和Q信号在单个并行输入端口上时间交错,配置为双倍数据速率时钟,高达1240Mwps(I和Q各为620Mwps)。该器件支持字(16位)、字节(8位)或半字节(4位)模式的数据。输入数据与数据提供的数据时钟对齐。输入FIFO将输入接口的时序与DAC更新时钟域分离。此外,可利用奇偶校验输入和奇偶校验标志中断输出确保数据完整性。

MAX5868评估套件还包括一个板载PLL-VCO(MAX2871),提供DAC更新时钟信号CLKP/CLKN。MAX5868EvkitSoftwareController提供所有必要的控制,以将MAX2871配置为100Msps至5Gsps所需的DAC更新速率。

该评估套件包括兼容Windows® 7/10的软件,提供简单的图形用户界面(GUI),用于通过SPI接口配置所有MAX5868寄存器、控制Xilinx VC707 FPGA数据源板和温度监控。



应用

  • 数字视频广播
  • 下行DOCSIS CMTS调制器
  • DVB-T/DVB-T2/DVB-C2/ISDB-T调制器
  • 同轴电缆以太网PON(EPoC)
