特性
- 集成式下行电缆QAM调制器
- 高密度:可升级至128路QAM信道
- 工厂预设32、48、64、96或128 QAM信道
- 以8 QAM步长进行现场升级*
- 14位、4.6Gsps RF-DAC
- 符合DOCSIS 3.0 DRFI标准
- 高密度:可升级至128路QAM信道
- 高度灵活性和可配置
- RRC滤波器支持ITU-T J.83 Annex A、B和C
- 1MHz至8MHz信道带宽
- 4个192MHz模块支持全载波捷变
- 950MHz输出带宽模块捷变
- 可重新配置,无需中断服务
- 输入符号率:1Msym/s至7.14Msym/s
- 每个信道可独立设置
- 集成QAM映射(16/32/64/128/256-QAM)
- 支持ITU-T J.83定义的所有星图
- 四个CMOS输入端口支持多达1024-QAM
- 附加功能方便RF设计
- 可编程数字预失真
- 9dBm (CW)高DAC输出功率,省去前置放大器
- 低功耗、紧凑解决方案
- 5.7W @ 128路(6MHz) QAM,fS = 4.6Gsps
- 12mm x 17mm、280焊球FCBGA封装

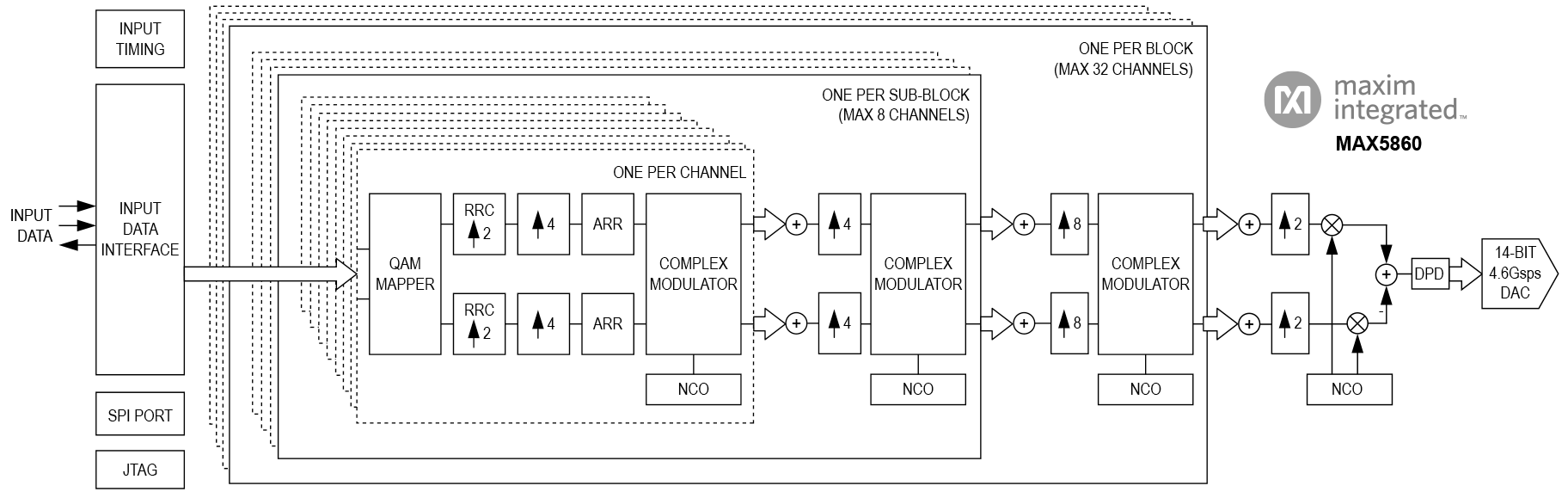

MAX5860是高密度、下行电缆QAM调制器,集成了数字上变频器(DUC)和射频数/模转换器(RF-DAC)。器件执行QAM映射、脉冲成形以及前向纠错(FEC)(全捷变编码数据)的数字RF上变频,利用14位4.6Gsps DAC驱动单个RF端口。数字合成多达128路DOCSIS兼容的6MHz QAM (或多达96路8MHz QAM信道) RF信号。器件具有可升级QAM功能,在紧凑的12mm x 17mm封装内提供高密度QAM调制,并具有超低功耗(45mW/QAM,典型值)。

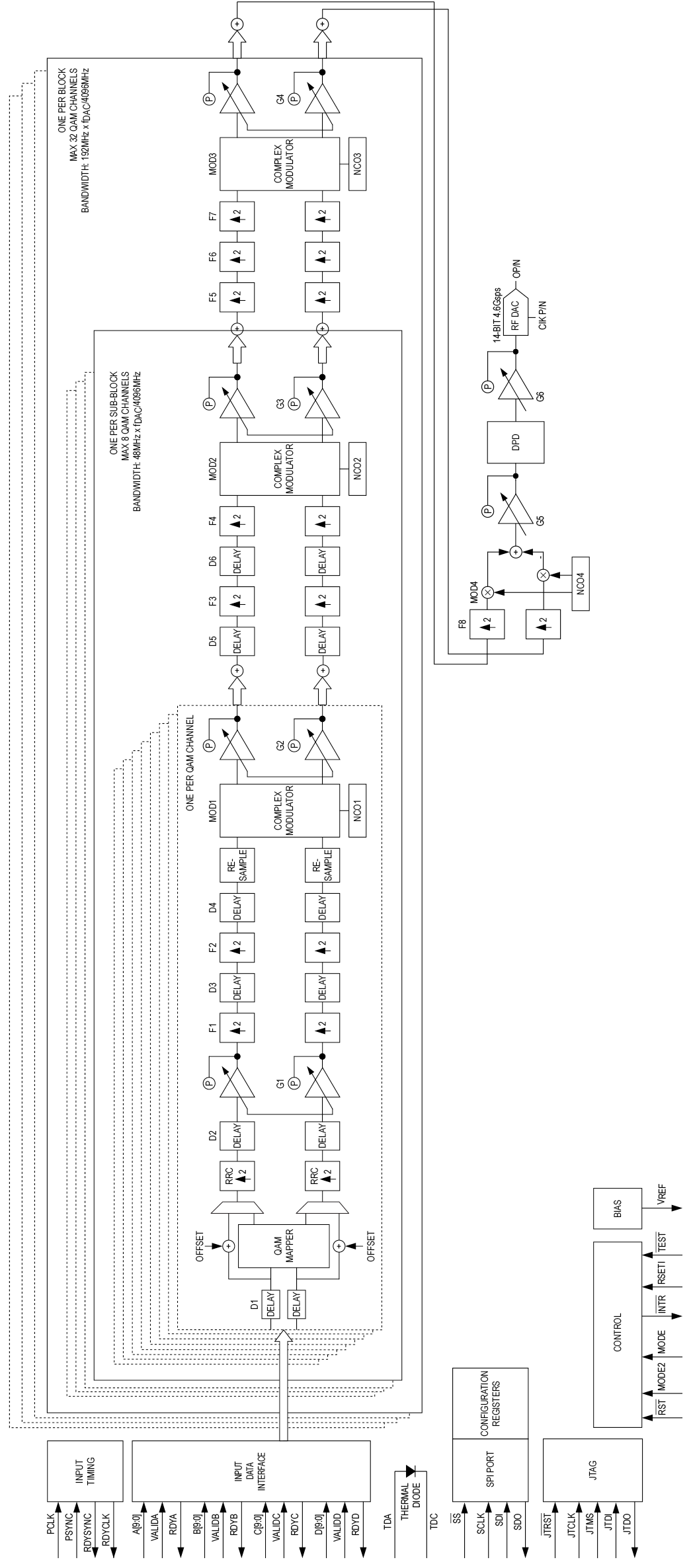

器件的四个10位输入端口接收FEC码CMOS数据(符号),每个端口可接受32个时域交织数据流。每个信道具有独立配置的QAM映射、RRC滤波和任意重复采样率(ARR)。器件可对输入数据进行脉冲成形、重复采样、插值滤波以及正交调制,支持DOCSIS 3.0和DVB-C定义的所有数据速率。级联插值滤波器、调制器以及信道合成器允许将信号调制到47MHz至1006MHz之间的任何频率。集成直接数字频率合成器允许以125Hz的分辨率配置QAM信道。 插值滤波器和重复采样器具有线性相位和优异的增益平坦度。最后一级调制器的输出连接数字预失真(DPD)模块,用于修正器件内置RF-DAC和外部输出放大器的失真。
应用
- 边缘QAM、CMTS、CCAP、IP-QAM
- 多用户单元微型数据转发器
- 远端PHY、同轴媒体转换器
