MAX5852

量产

双路、8位、165Msps、电流输出DAC

产品模型: 1

Viewing:

概述

8位，165Msps双DAC
低功耗
- 190mW，f_CLK = 165MHz时I_FS = 20mA
2.7V至3.6V单电源供电
2.7V电源可以实现整个输出摆幅和相应的动态性能
卓越的动态性能
- f_OUT = 40MHz时具有67dBc的SFDR
可设置的通道增益匹配
集成的1.24V低噪声带隙基准
单电阻增益控制
交叉数据模式
单端和差分时钟输入模式
微小的40引脚薄型QFN封装，6mm x 6mm
可提供评估板—MAX5852EVKIT

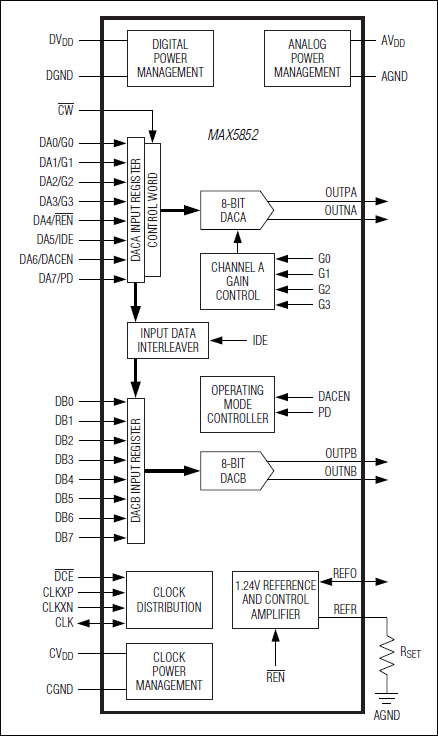

MAX5852 8位、165Msps双数模转换器(DAC)在宽带通信系统中能够提供卓越的动态性能。本器件集成了两个8位的DAC核心电路和一个1.24V的基准源。MAX5852支持单端和差分工作模式。它在整个2.7V至3.6V的电源范围内都能保持良好的动态性能。模拟输出支持-1.0V至+1.25V电压。

MAX5852能工作在交叉数据模式以减少I/O引脚的数目。这种方式使数模转换器能在一个单独的8位总线上实现数据刷新。

MAX5852能够对通道增益匹配进行数字控制，范围是±0.4dB，分成16级每级0.05dB。通道匹配改善了模拟正交调制应用中的边带抑制性能。片内的1.24V带隙基准源包括一个控制放大器，允许通过外部单一电阻对两个通道进行满量程调节。对于高精度应用，可以禁止内部基准源而使用外部基准源。

MAX5852采用2.7V至3.6V的单电源供电，具有从2mA至20mA的满量程电流输出。这款DAC支持三种功耗控制工作模式：一般模式、低功耗待机模式和完全关断模式。在关断模式下，工作电流降至1µA。

MAX5852采用带有暴露焊盘(EP)的40引脚薄型QFN封装，工作在扩展温度范围内(-40°C至+85°C)。

提供引脚兼容、低速、更高分辨率的产品，详细信息请参考MAX5853 (10位、80Msps)、MAX5851 (8位、80Msps)和MAX5854 (10位、165Msps)数据资料。

应用

通信：VSAT、LMDS、MMDS、WLAN、点到点微波通信链路
直接数字合成器(DDS)
仪表/ATE
正交调制
无线基站

产品模型: 1

参考资料

数据手册 2

MAX5852: Dual, 8-Bit, 165Msps, Current-Output DAC Data Sheet (Rev.0) 04/21/2004

MAX5852: 双路、8位、165Msps、电流输出DAC Data Sheet 01/01/1900

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
MAX5852ETL+	40-LFCSP-6X6X0.75	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型	产品周期	描述
数模转换器(DAC) 2
MAX5854	量产	双通道、10位、165Msps、电流输出DAC
MAX5851	量产	双路、8位、80Msps、电流输出DAC

评估套件

MAX5851和MAX5852评估板

立即购买更多内容

特性和优点

快速评估和性能测试
兼容CMOS
用于时钟输入、时钟输出和模拟输出的SMA同轴连接器
50Ω匹配的时钟输入和模拟输出信号线
单端至差分时钟信号的转换电路
差分电流输出至单端电压信号输出的转换电路
满量程电流输出设定为20mA
完全组装并经过测试
也可以评估80Msps的MAX5851

产品详情

MAX5852评估板(EV kit)是完全组装并经过测试的电路板，包含所有评估MAX5852数模转换器(DAC)所必须的元件。MAX5852是双路、8位并行、165Msps DAC，集成了1.24V电压基准并提供差分电流输出。此评估板采用兼容CMOS的数据输入、差分或单端的时钟输入和3V电源，从而简化了电路板操作。

MAX5852评估板也可以用来评估MAX5851 (80Msps) DAC。

应用

通信：VSAT、LMDS、MMDS、WLAN、点到点微波通信链路
直接数字合成器(DDS)
仪表/ATE
正交调制
无线基站
