MAX5854: 双通道、10位、165Msps、电流输出DAC Data Sheet (Rev. 0)1/1/1900PDF2M
概览
优势和特点
- 10位、165Msps双通道DAC
- 低功耗
- 在fCLK = 165MHz下,功耗为190mW,且IFS = 20mA
- 2.7V至3.6V单电源
- 在2.7V电源下,保证完全的输出摆幅和动态性能
- 出色的动态性能
- 在fOUT = 40MHz下,达到73dBc的SFDR
- 在fOUT = 30.7MHz下,UMTS ACLR = 65.5dB
- 可编程通道增益匹配
- 集成的1.24V低噪声带隙基准
- 单电阻增益控制
- 交织的数据接口模式
- 单端或差分时钟输入模式
- 微型40引脚、6mm x 6mm薄型QFN封装
- 可提供评估板—MAX5854EVKIT
产品详情

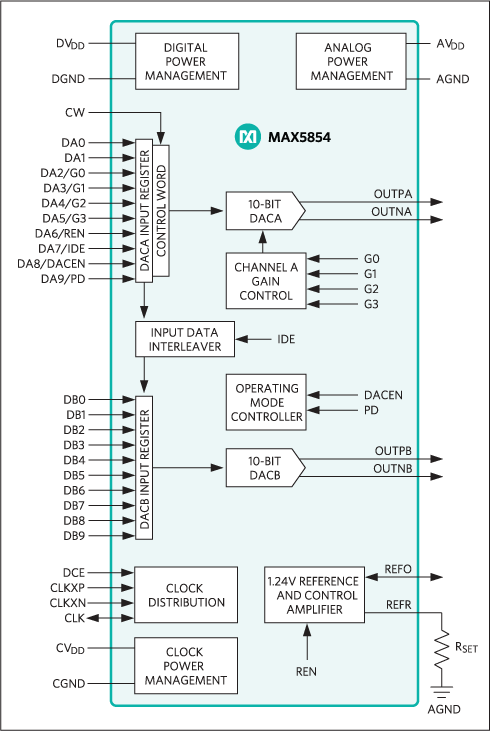

MAX5854为双通道、10位、165Msps数模转换器(DAC),为宽带通信系统提供极好的动态性能。该器件集成了两个10位DAC核和一个1.24V的基准电源。MAX5854支持单端和差分工作模式。在整个2.7V至3.6V电源工作范围内保持其动态性能不变。模拟输出支持-1.0V至+1.25V的后续电压。
MAX5854工作在交织的数据模式下,以减少I/O引脚数。这样允许转换器通过一个10位总线进行更新。
MAX5854以16级、每级0.05dB增益,数字控制通道增益匹配在±0.4dB之内。通道匹配提高了模拟正交调制应用中的边带抑制。片内1.24V带隙基准电压包括一个控制放大器,允许通过单个电阻来调节两个通道的满量程。内部基准电压能够被禁止,而采用外部基准电压,以实现更高精度的应用。
MAX5854具有2mA至20mA的满量程电流输出,工作于2.7V至3.6V的单电源。DAC支持三种电源控制工作模式:正常模式、低功耗待机模式和完全关断模式。在电源关断模式下,工作电流将降低至1µA。
MAX5854采用裸露焊盘(EP)的40引脚薄型QFN封装,工作在扩展级(-40°C至+85°C)温度范围内。
还可提供引脚兼容、更低速率和更低分辨率的型号。关于更加详细的信息,请参考MAX5853 (10位、80Msps)、 MAX5852 (8位、165Msps)及MAX5851 (8位、80Msps)的数据资料。见本数据资料结尾部分的表4。
应用
- 通信
- 直接数字合成器(DDS)
- 仪表/ATE
- 点到点微波链接
- 正交调制
- 卫星通信、LMDS、MMDS、HFC、DSL、WLAN
- 无线基站
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
