MAX5820
量产双路、8位、低功耗、2线、串行电压输出DAC
双路、8位、低功耗、2线、串行电压输出DAC，兼容于I²C的2线接口能够工作在400kHz时钟速率
- 产品模型
- 4
产品详情
- 超低电源电流
- VDD = 3.6V时，115µA
- VDD = 5.5V时，135µA
- 300nA低功耗断电模式
- 2.7V至5.5V单电源
- 快速400kHz I²C兼容2线串口
- 施密特触发器输入,与光电耦合器直接接口
- 满摆幅输出缓冲放大器
- 三种软件可选的断电输出阻抗
- 100kΩ，1kΩ和高阻抗
- 回读模式用于检验总线和数据
- 上电复位清零
- 8引脚µMAX封装
MAX5820是双路、8位、电压输出的数模转换器(DAC)，具有I²C兼容的2线接口，工作时钟频率可达400kHz。该器件采用2.7V至5.5V单电源供电(VDD = 3.6V时，电源电流115µA)。低功耗断电模式将电源电流降至1µA以下。MAX5820具有三种软件可选的断电输出阻抗：100kΩ, 1kΩ和高阻抗。其它特性包括内置精密满摆幅输出缓冲器和上电复位(POR)电路，该电路使DAC上电时处于100kΩ断电模式。

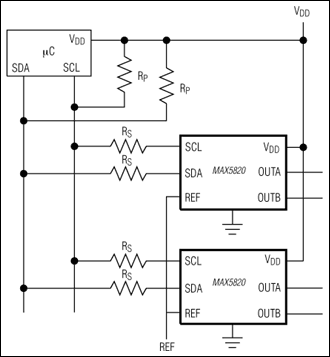

MAX5820具有双缓冲I²C兼容串行接口，允许多个器件共享一条总线。所有逻辑输入兼容CMOS逻辑，且为施密特触发器缓冲输入，允许直接连接光电耦合接口和变压器隔离接口。MAX5820检测到地址不匹配时，将断开时钟(SCL)信号与器件的连接，这样可以大大降低数字噪声馈通。MAX5820工作在扩展级温度范围(-40°C至+85°C)，提供小型8引脚µMAX®封装。12位型号请参考MAX5822数据资料，10位型号请参考MAX5821数据资料。
应用
- 电池供电仪表
- 数字增益与失调调节
- 低成本仪表
- 可编程衰减器
- 可编程电压及电流源
- VCO/变容二极管控制
参考资料
数据手册 2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX5820LEUA+ | Micro-MAX, Thin Shrink Small-Outline | ||
| MAX5820LEUA+T | Micro-MAX, Thin Shrink Small-Outline | ||
| MAX5820MEUA+ | Micro-MAX, Thin Shrink Small-Outline | ||
| MAX5820MEUA+T | Micro-MAX, Thin Shrink Small-Outline |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
9月 19, 2018 - 1753N ASSEMBLY |
||
| MAX5820MEUA+ | 量产 | |
| MAX5820MEUA+T | 量产 | |
这是最新版本的数据手册
