MAX5717-MAX5719: 16- and 20-Bit Voltage DACs Data Sheet (Rev. 2)8/28/2019PDF680K
概览
优势和特点
- 16位和20位分辨率
- ±4 LSB INL (最大值，16位)
- ±0.5 LSB DNL (最大值，16位)
- 750ns建立时间(典型值)
- 0.05 nV-s尖峰脉冲能量
- 6 nv/√Hz输出噪声密度
- 集成±0.025% (最大值)双极性设置电阻
- 4.5V至5.5V供电范围
- 4.0V至VDD基准输入范围
- 上电时DAC输出复位为零(单极性)，提高安全性
- 50MHz 3SPI接口
- -40°C至+105°C工作温度范围
- SO-14封装
产品详情

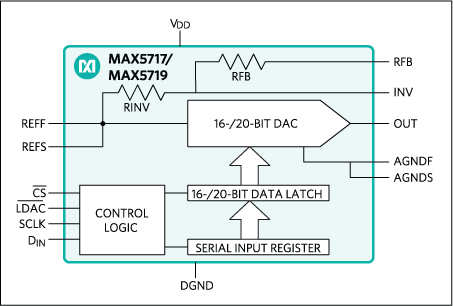

MAX5717和MAX5719为串行输入、无缓冲器、16位和20位电压输出单极性数/模转换器(DAC)，具有集成反馈电阻，支持配合外部运算放大器实现双极性操作。这些DAC拥有低尖峰脉冲能量、低噪声、严格双极性电阻匹配及高精度。DAC在-40°C至+105°C温度范围内的INL为±4LSB (最大值，16位)。集成高精度设置电阻使DAC非常容易使用。MAX5717和MAX5719具有一个50MHz兼容3线SPI™、QSPI™、MICROWIRE™和DSP的串行接口。
上电时，输出复位至零，为驱动阀门或其它上电时需要关闭变送器的应用提供更高安全性能。DAC输出稳定在750ns，在整个FSR内具有±0.1 ppm/°C低失调和增益漂移。
MAX5717的功能与MAX542相似，但建立时间快得多。MAX5719提供相似的速度提升，以及分辨率增加至20位。
应用
- 自动测试设备
- 自动调谐
- 通信系统
- 数据采集系统
- 增益与失调调节
- 便携式仪表
- 过程控制与伺服环路
- 可编程电压及电流源
- 测试与测量设备
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

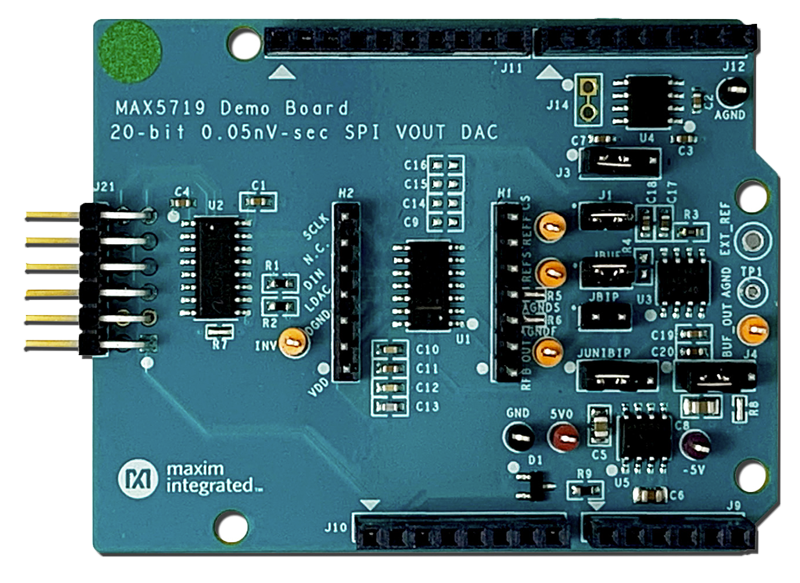

评估套件 (3)
