概览
优势和特点
- 双路、256抽头线性电位器
- +2.6V至+5.5V单电源供电
- 低静态电源电流(< 1µA)
- 10kΩ、50kΩ、100kΩ端到端电阻
- 上/下调节接口
- 上电时抽头设置在中间位置
- -40°C至+125°C工作温度范围
产品详情

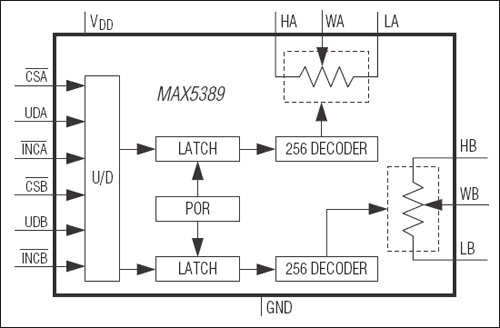

MAX5389是双路、256抽头、易失型、低电压线性变化数字电位器，提供10kΩ、50kΩ以及100kΩ三种端到端电阻。器件采用+2.6V至+5.5V单电源供电，端到端电阻温度系数低至35ppm/°C。MAX5389具有上/下调节接口。
MAX5389的小尺寸封装、低工作电压、低电源电流以及汽车级工作温度范围，使其成为便携式消费类产品、电池备份工业设备以及汽车电子产品的理想选择。
MAX5389工作在-40°C至+125°C汽车级温度范围，采用14引脚TSSOP封装。
应用
- 可调节电压基准/线性稳压器
- 混音器
- 低漂移可编程滤波器和放大器
- 低压电池供电应用
- 替代机械电位器
- 可编程滤波器和时间常数
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
MAX5389 Reliability Data1/12/2023PDF25K
-
校准电路3/5/2012
-
Audio Gain Control Using Digital Potentiometers12/26/2002
