概览
优势和特点
- 2.7V至3.3V单电源供电
- 无杂散动态范围较宽：fOUT = 2.2MHz时为70dB
- 为每个DAC提供全差分输出
- fOUT = 2.2MHz时存在±0.5% FSR增益失配
- fOUT = 2.2MHz时存在±0.15°相位失配
- 低电流待机或完全关断模式
- 1.2V内部低噪声带隙基准电压源
- 小型28引脚QSOP封装
产品详情

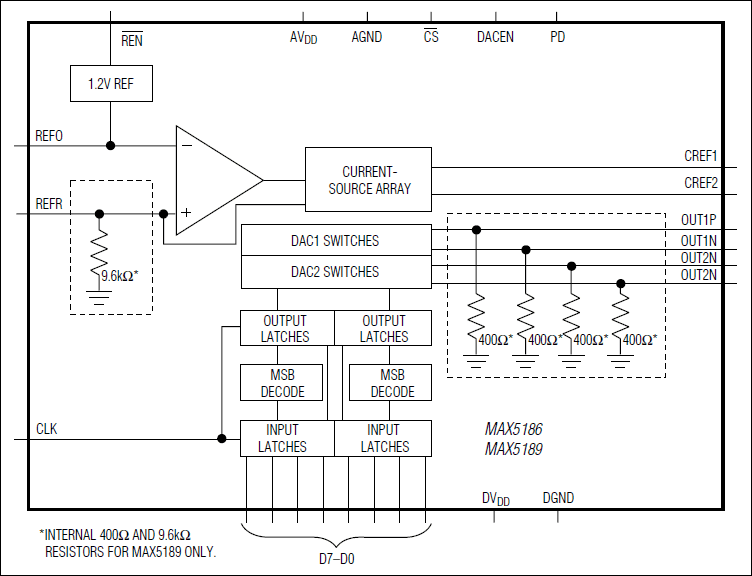

MAX5186包含两个8位、同步更新、电流输出数模转换器(DAC)，可在需要在低失真和低功耗工作条件进行下模拟信号重构的通信系统中提供优异性能。MAX5189提供相同的规格，具有用于电压输出操作的片内精密电阻。MAX5186/MAX5189专为10pV-s毛刺操作而设计，可有效地减少输出端的干扰杂散信号成分。板载1.2V带隙电路提供经过适当调节的低噪声基准电压源，可在进行外部基准电压源操作时禁用。
MAX5186/MAX5189旨在以超低的功耗提供高水平的信号完整性。两款DAC均采用2.7V至3.3V的单电源电压工作。此外，这些DAC具有三种工作模式：正常、低功耗待机和完全关断，可通过1µA（最大）关断电流提供尽可能低的功耗。从待机模式到DAC全面运行的快速唤醒时间(0.5µs)仅在需要时才会激活DAC，有助于节省功耗。
MAX5186/MAX5189采用28引脚QSOP封装，在-40°C至+85°C扩展温度范围内符合规格。对于更高分辨率的双通道10位版本，请参考MAX5180/MAX5183数据手册。
应用
- 任意波形发生器(AWG)
- 数字信号处理(DSP)
- 成像
- I、Q信号重建
- 发送信号
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
MAX5186 Reliability Data1/12/2023
