MAX5185
量产双路、10位、40MHz、电流/电压输出DAC，输出交替更新
- 产品模型
- 1
产品详情
- +2.7V至+3.3V单电源供电
- 无杂散动态范围较宽：fOUT = 2.2MHz时为70dB
- 为每个DAC提供全差分输出
- DAC输出之间存在±0.5% FSR增益失配
- 低电流待机或完全关断模式
- +1.2V内部低噪声带隙基准电压源
- 小型28引脚QSOP封装

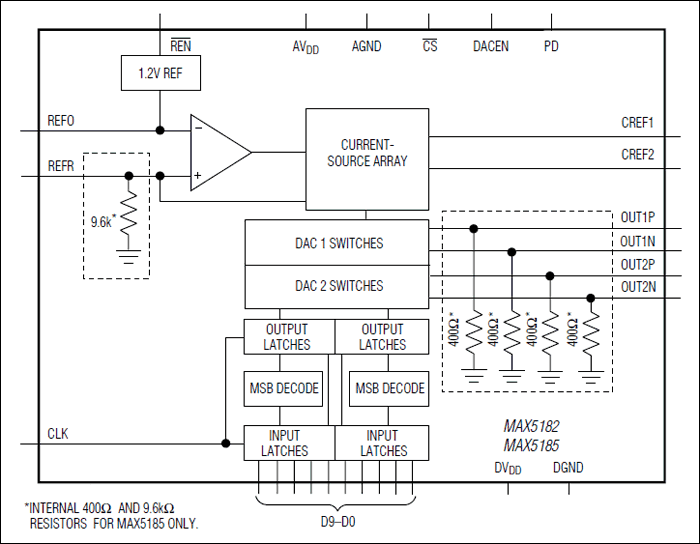

MAX5182是一款双通道、10位、交替相位更新、电流输出数模转换器(DAC)，可在需要在低失真和低功耗工作条件进行下模拟信号重构的系统中提供优异性能。MAX5185提供相同的规格，具有用于电压输出操作的片内输出电阻。两款器件专为10pV-s毛刺操作而设计，可减少失真并有效地减少输出端的干扰杂散信号成分。板载+1.2V带隙电路提供经过适当调节的低噪声基准电压源，可在进行外部基准电压源操作时禁用。
MAX5182/MAX5185旨在以超低的功耗提供高水平的信号完整性。两个DAC均采用+2.7V至+3.3V单电源供电。此外，这些DAC具有三种工作模式：正常、低功耗待机和完全关断。完全关断模式可通过1µA（最大）关断电流提供尽可能低的功耗。从待机模式到DAC全面运行的快速唤醒时间(0.5µs)仅在需要时才会激活DAC，有助于节省功耗。
MAX5182/MAX5185采用28引脚QSOP封装，在-40°C至+85°C扩展温度范围内符合规格。对于引脚兼容的8位版本，请参考MAX5188/MAX5191数据手册。
应用
- 任意波形发生器(AWG)
- 数字信号处理(DSP)
- 成像
- 信号重建
