MAX5101

量产

+2.7V至+5.5V、低功耗、三路、并行8位DAC，满摆幅电压输出

功耗最低的三通道、并行接口8位DAC

数据手册 (Rev. 1)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • +2.7V至+5.5V单电源供电
  • 超低电源电流
    • 工作时为0.3mA
    • 软件关断模式下为1µA
  • 超小型16引脚TSSOP封装
  • 输出缓冲放大器提供轨到轨摆幅
  • 上电复位可将所有寄存器设置为零

MAX5101并行输入、电压输出、三通道8位数模转换器(DAC)采用+2.7V至+5.5V单电源供电，采用节省空间的16引脚TSSOP封装。内部精密缓冲器提供轨到轨摆幅。对于所有三个DAC，内部基准电压均与VDD连接。

MAX5101的三个DAC各自均具有独立的输入锁存器。数据从一个共用的8位输入端口传输到输入锁存器。这些DAC通过地址输入A0和A1单独选择，并通过将低电平有效WR拉低来更新。MAX5101具有1µA软件关断模式以及上电复位模式，后者可在上电时将所有寄存器复位为十六进制代码00。



应用

  • 数字增益与失调控制
  • 便携式仪表
  • 功率放大器偏置控制
  • 可编程衰减器
MAX5101
+2.7V至+5.5V、低功耗、三路、并行8位DAC，满摆幅电压输出

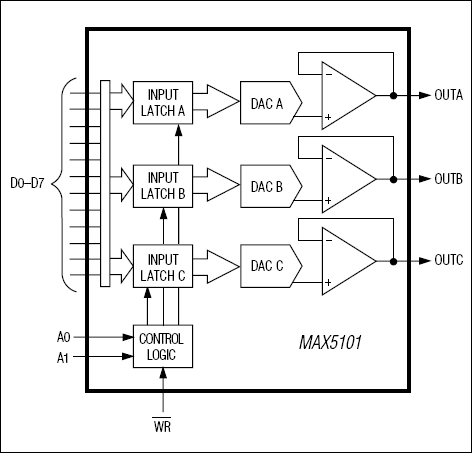

MAX5101：功能原理框图
