MAX5100

量产

MAX5100

+2.7V至+5.5V、低功耗、四路、并行8位DAC，满摆幅电压输出

功耗最低的四通道、并行接口8位DAC

量产

不是您想寻找的产品？

去产品选项表

查看所有文档

提问

在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:

搜索

您可以在其他地方找到帮助

支持

ADI 一站式购物体验可以回答您的所有问题

访问 ADI 技术支持页面

在 ADI 论坛寻求帮助

在 EngineerZone 交流

FAQs

Sales & Ordering FAQs

产品模型 4

特性

+2.7V至+5.5V单电源供电
超低电源电流
- 工作时为0.4mA
- 关断模式下为1nA
超小型20引脚TSSOP封装
地至V_DD基准输入范围
输出缓冲放大器提供轨到轨摆幅
双缓冲寄存器支持同步更新
上电复位可将所有寄存器设置为零

更多细节

MAX5100并行输入、电压输出、四通道8位数模转换器(DAC)采用+2.7V至+5.5V单电源供电，采用节省空间的20引脚TSSOP封装。内部精密缓冲器提供轨到轨摆幅，基准输入范围包括接地和正供电轨。所有四个DAC共享同一个基准输入。

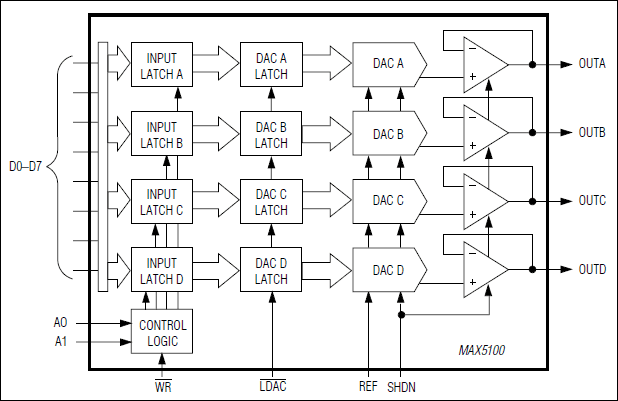

MAX5100提供双缓冲逻辑输入：四个8位缓冲寄存器，后接四个8位DAC寄存器。这可以防止DAC输出在写入操作期间发生变化。异步控制引脚（低电平有效LDAC）用于同时更新DAC寄存器。MAX5100具有关断模式以及上电复位模式，前者可将电流降至1nA，后者可在上电时将所有寄存器复位为十六进制代码00。

应用

数字增益与失调控制
便携式仪表
功率放大器偏置控制
可编程衰减器

查看所有文档

提问

在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:

搜索

您可以在其他地方找到帮助

支持

ADI 一站式购物体验可以回答您的所有问题

访问 ADI 技术支持页面

在 ADI 论坛寻求帮助

在 EngineerZone 交流

FAQs

Sales & Ordering FAQs

产品模型 4

技术文档 3

MAX5100: +2.7V to +5.5V, Low-Power, Quad, Parallel 8-Bit DAC with Rail-to-Rail Voltage Outputs Data Sheet (Rev.0) 10/01/1999

MAX5100: +2.7V至+5.5V、低功耗、四路、并行8位DAC，满摆幅电压输出 Data Sheet 01/01/1900

MAX5100 Reliability Data 01/12/2023

设计资源 4

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
MAX5100AEUP+	Thin Shrink Small-Outline Package	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX5100AEUP+T	Thin Shrink Small-Outline Package	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX5100BEUP+	Thin Shrink Small-Outline Package	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX5100BEUP+T	Thin Shrink Small-Outline Package	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
