MAX510

四路、串行、8位DAC,满摆幅输出

更多 showmore-icon

四通道、串行、电压输出DAC,SSOP封装

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 11
特性
  • +5V单电源或±5V双电源供电
  • 输出缓冲放大器提供轨到轨摆幅
  • 基准输入范围包括两个供电轨
  • 经过校准的失调、增益和线性度(1 LSB TUE)
  • 10MHz串行接口,与SPI、QSPI (CPOL = CPHA = 0)和Microwire兼容
  • 双缓冲寄存器支持同步更新
  • 用于菊花链连接的串行数据输出
  • 上电复位可将串行接口清零并将所有寄存器设置为零
更多细节
show more Icon

MAX509/MAX510均为四通道、串行输入、8位电压输出数模转换器(DAC)。它们采用+5V单电源或±5V双电源供电。内部精密缓冲器提供轨到轨摆幅。基准输入范围包括两个供电轨。

MAX509具有四个独立的基准输入,便于独立设置每个DAC的满量程范围。采用20引脚DIP、SSOP和SO封装。除了具有两个基准输入、每个输入由两个DAC共享外,MAX510与MAX509完全相同。MAX510采用节省空间的16引脚DIP和SO封装。

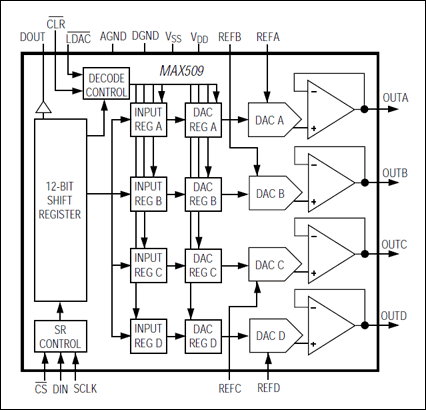

串行接口采用双缓冲:12位输入移位寄存器后接四个8位缓冲寄存器和四个8位DAC寄存器。12位串行字用于将数据加载到每个寄存器中。输入和DAC寄存器都可以通过单个软件命令进行独立更新或同时更新。两个额外的异步控制引脚用于同步更新(低电平有效LDAC)输入和DAC寄存器或将其清零(低电平有效CLR)。

该接口与Microwire和SPI/QSPI兼容。所有数字输入和输出均兼容TTL/CMOS。缓冲数据输出用于回读串行器件或进行菊花链连接。



应用

  • 数字衰减器
  • 数字增益与失调控制
  • 通用产品
