MAX4999: USB 2.0高速差分8:1复用器 Data Sheet (Rev. 0)12/12/2008PDF617K
概览
优势和特点
- +3.0V至+3.6V单电源供电
- 6.5Ω (典型值)低导通电阻(RON)
- -3dB带宽:1200MHz (典型值)
- 使能输入可将所有通道置于高阻态(待机模式)
- 低工作电流(1µA)及超低待机静态电流(30nA)
- 低门限,无需1.8V低压转换
- 小型32引脚、5mm x 5mm、TQFN封装
产品详情
高速、差分USB模拟多路复用器MAX4999是一款具有低导通电容(CON)的开关,是USB服务器/大容量存储器应用的理想选择。MAX4999用于USB 2.0低速/全速/高速应用,支持高达480Mbps的数据速率。

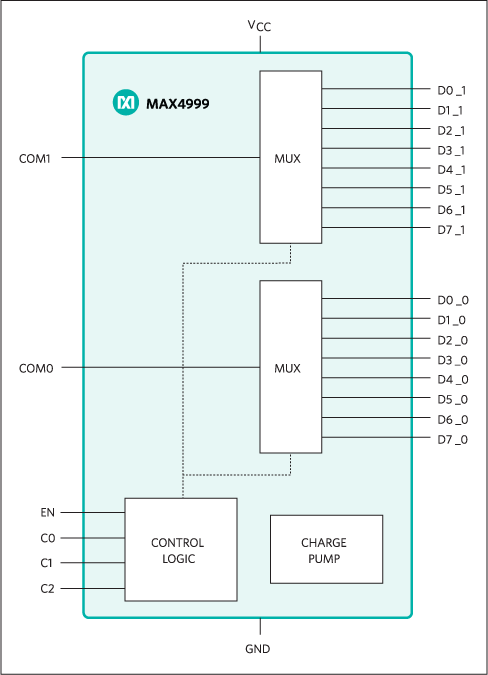

MAX4999为差分8:1多路复用器,MAX4999具有控制信号通路的数字输入。典型应用为8路USB主机与USB外设之间的切换。
为将功耗降至最低,可利用使能输入(EN)关闭所有通道并将器件置于高阻态(待机模式),关闭电荷泵。
MAX4999采用+3.0V至+3.6V供电,工作在-40°C至+85°C扩展级温度范围。器件提供5mm x 5mm、32引脚TQFN封装。
应用
- 键盘、视频、鼠标(KVM)
- 大容量存储
- 服务器/RAID
- 工作站
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
参考资料
-
MAX4999 Reliability Data1/12/2023PDF31K
-
选择合适的CMOS模拟开关7/15/2013
-
为KVM应用构建8至1 USB开关7/7/2009
